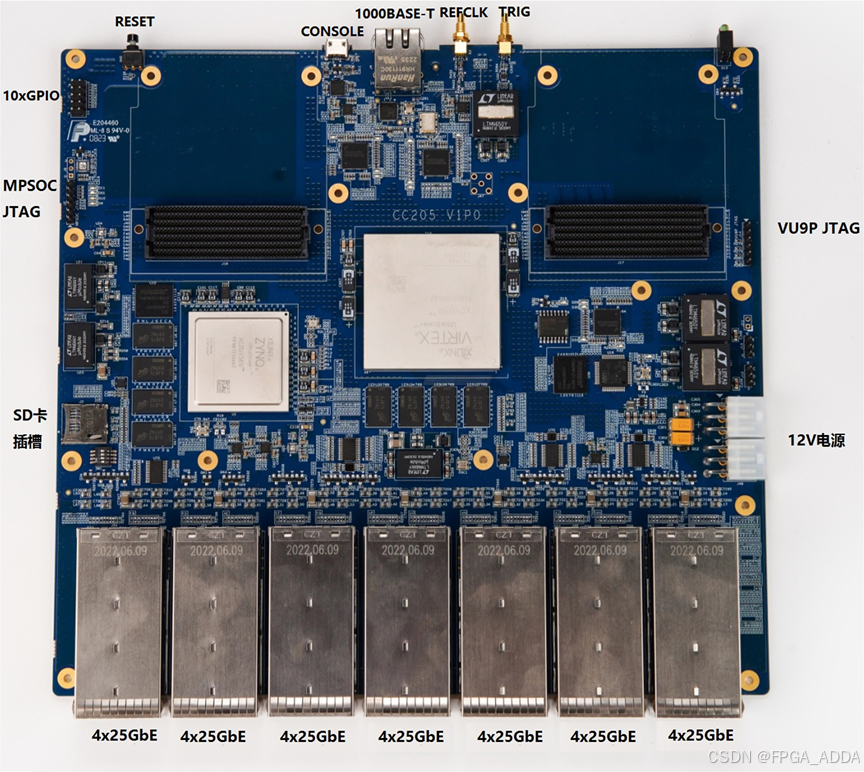

VU9P+ZU15EG 多路100G光纤 双FMC高性能载板

  • 基于 Xilinx Virtex Ultrascale Pluse XCVU9P 和MPSOC XCZU15EG
  • 2 个 FMC+插座，每个支持 80 对 LVDS 和 24 对收发 Serdes
  • 28 通道 25GbE (SFP28)
  • 4 核 ARM Cortex-A53 处理器，主频最高 1.3G
  • 板载 8GB DDR4 SDRAM 缓存，最高支持 2400MT
  • 板载 512Mb QSPI 配置 Flash
  • X1 10/100/1000Mbps 以太网（RJ45）接口
  • X1 Micro SD 卡
  • X1 UART RS232 调试串口
  • X10 GPIO 接口，支持 3.3V
  • 支持外参考时钟输入
  • 支持外部触发信号输入

该数据处理卡是一款高性能射频信号采集与以太网数据处理板卡。该板卡基于Xilinx 公司 Virtex Ultrascale Plus XCVU9P 和 MPSOC XCZU15EG 系列芯片，最大提供 28 个 25G 以太网端口和 2 个 FMC+插槽，每个 FMC+插槽
