基于RF47DR的IO扩展板（RF47DR-8R8T-V4）

 1、简介

RFSOC数模混合信号处理卡，采用 Xilinx ZYNQ UltraScale+ RFSoC 47DR，实现了8路 ADC和8路DAC 端口，并支持外部同源参考时钟。 47DR的ADC采样率最高可达5GSPS、DAC最高采样率 10 GSPS，分辨率14bit。

本板上大量的IO引出，用于与其他功能模块互联控制。

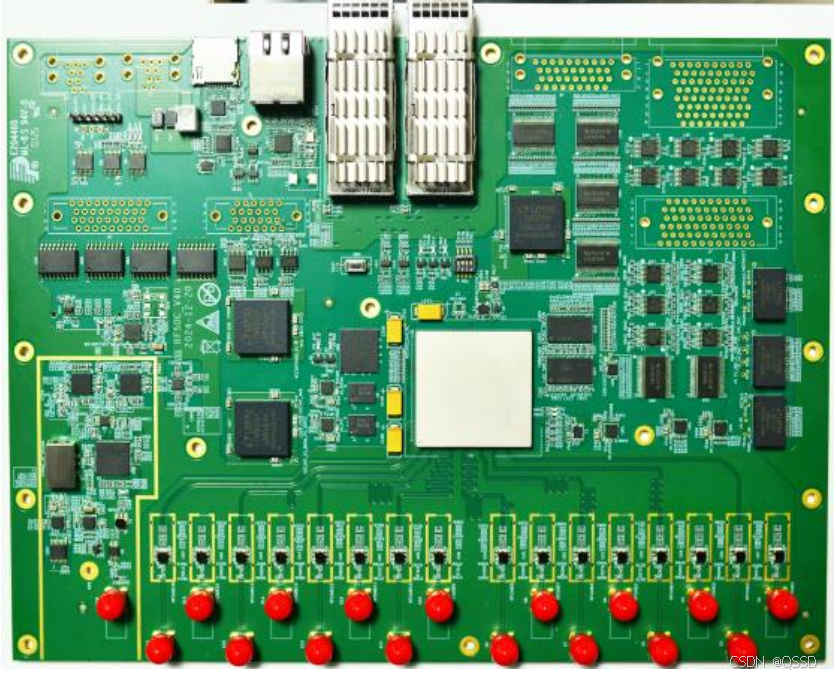

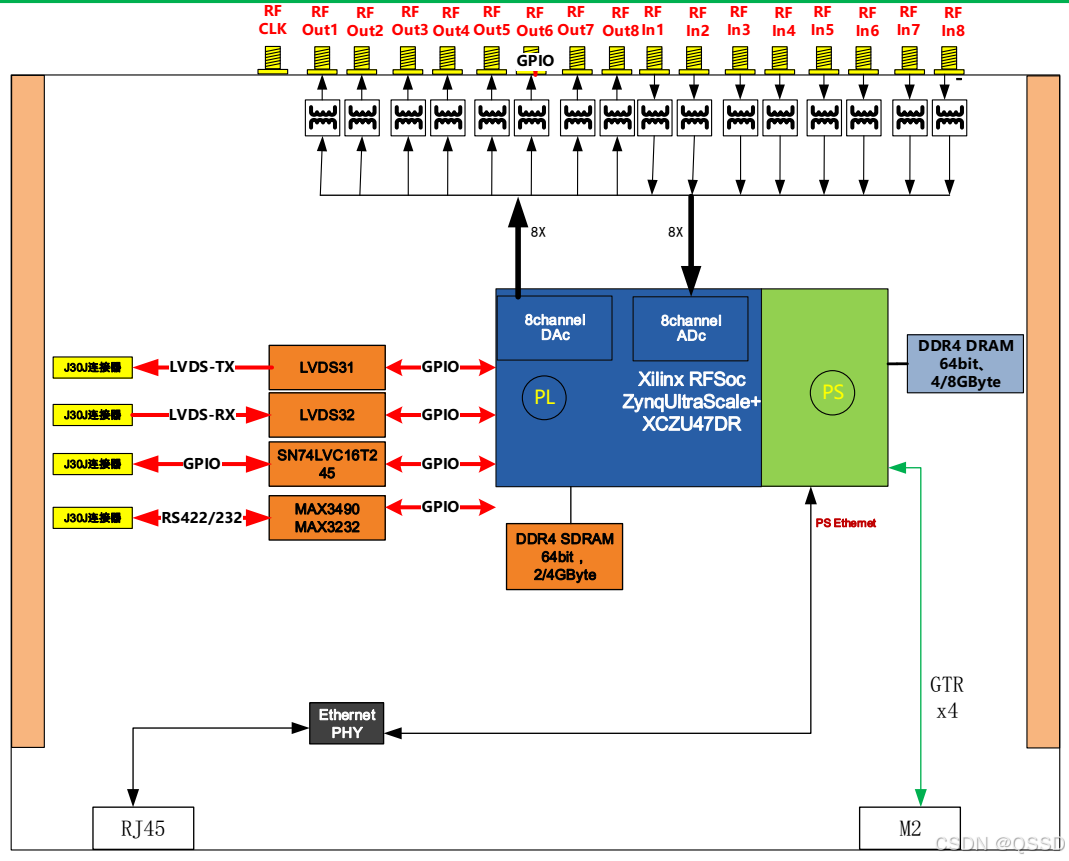

2、功能框图

3、技术指标

性能指标：

•  8 路 ADC (47DR 14-bit、 5GSPS）；
• 8 路 DAC (47DR 14-bit 、10GSPS)；
• ADC 和 DAC 支持信号频段范围 200k~3G；

PS 性能：

•  挂载 1 组 DDR4 接口， 4GB/8GB 容量， 64bit 2400MHz；
•  1 路千兆网口（RJ45）；
• 1 个 SD 卡槽；
• 1 个 16GB EMMC；
• 2 路 UART；

PL 性能：

• 2 路 RS232；
•  2 路 RS422；
• 32 路 TTL 输出（3.3V/5V， 方向每 8 路可控）；
• 30 路 OC 门输出（OC 电压最高 50V）；
• 32 路 LVDS 输出（LVDS31）；
• 24 路 LVDS 输入（LVDS32）；
• 2 个 4x QSFP 光模块，支持线速率 500M~25Gbps；

物理与电气特征

•  板卡尺寸：210 x 190mm
•  板卡供电：5A 典型@+12V（±5%）
