基于PXIE总线架构的高速SSD存储卡

 1、简介

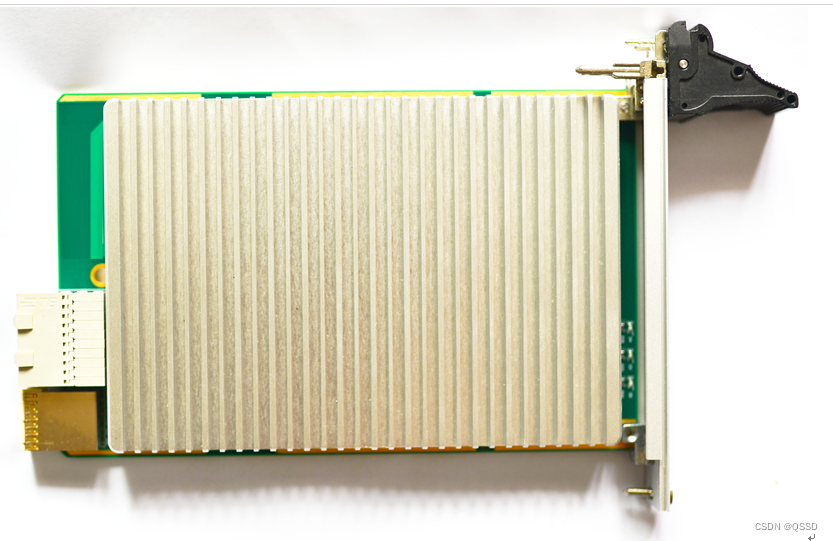

PXIE2330一款基于3U PXIE总线架构的高速储存板，板卡具有2个硬盘槽位，可选择安装1个或2个硬盘，最高容量可达16TB，PCIe gen3下读写带宽可达3GB/s、PCIe gen4下读写带宽可达6GB/s。可用于快速搭建起3U PXIE系统平台，实现前端数据大容量存储，可广泛应用于雷达与中频信号采集、视频图像采集等场景。

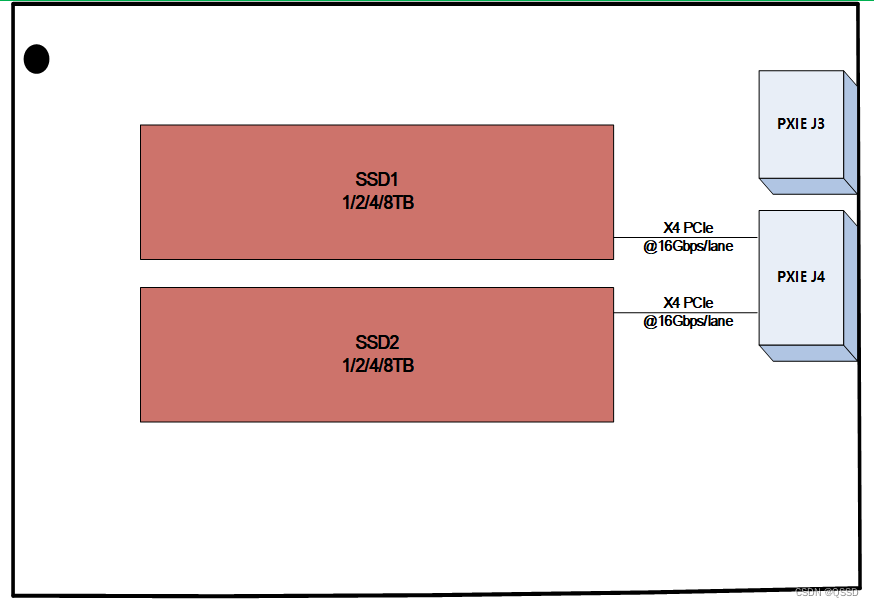

2、功能框图

3、技术指标

硬盘性能：

•  X4 PCIe NVME SSD固态硬盘；
•  每个盘支持PCIe gen2 x4@5Gbps/lane；
•  每个盘支持PCIe gen3 x4@8Gbps/lane；
•  每个盘支持PCIe gen4 x4@16Gbps/lane；
• 单板最高支持16TB存储容量；

存储指标：

•  PCIe gen3下，读写带宽3GB/s；
•  PCIe gen4下，读写带宽6GB/s；

物理与电气特征

•  板卡尺寸：100 x 160mm；
•  板卡供电：2A max@+12V（±5%，不含给子卡供电）；
• 工作温度：-20~70℃
•  散热方式：风冷散热；
