3G带宽ADDA FMC子卡

 1、简介

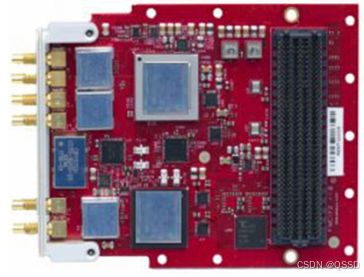

FMC1470是一款基于ADC12DJ3200+AD9176的FMC载板，板卡具有1个FMC HPC接口，可实现1路12-bit、6.4GSPS ADC采集功能、1路16-bit 12GSPS(6G数据率3G带宽)回放子卡模块。可直接与K7/V7/VU9P/VU13P等FPGA载卡配合使用。

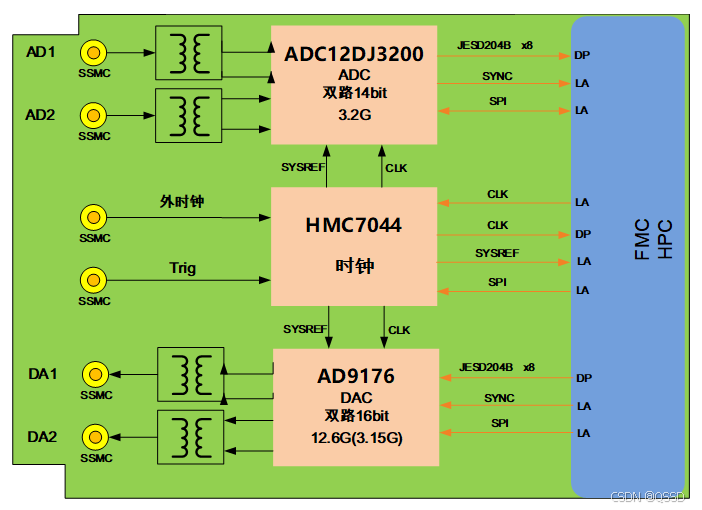

2、功能框图

3、技术指标

ADC指标：

•  JESD204B，最高支持12.8Gbps/lane；
• SNR；50dBFS@2.4GHz,-2dBFS ；
• SFDR：55dBFS@2.4GHz,-2dBFS；
• 9GHz模拟输入全功率带宽（-3dB）；

DAC指标：

•  每个DAC具有3个可旁路复用数据输入通道；
•  每个通道最大数据率1.54GSPS；
• 每个通道具有1个独立的NCO；
• 8线、最高15.4GSPS JESD204B接口；
• 12.6GSPS DAC更新率；

时钟性能：

• 高性能时钟发生器：HMC7044；
•  支持10MHz 晶振，支持外时钟输入；
• 支持1路输入/输出触发信号；

物理与电气特征

•  板卡尺寸：84.1 x 69mm；
•  工作温度：-40°~﹢80°C；
