 1、简介

PCIE2084是一款基于PCIE VU9P/VU13P系列总线架构的高性能光纤加速卡，板卡具有4个QSFP28+ 100G光模块接口，，1路PCIe x16主机接口、1个RJ45千兆以太网口、4组64/72/80bit DDR4、每组2666MHz、最大16GByte，板载DDR4总容量最大64GByte。

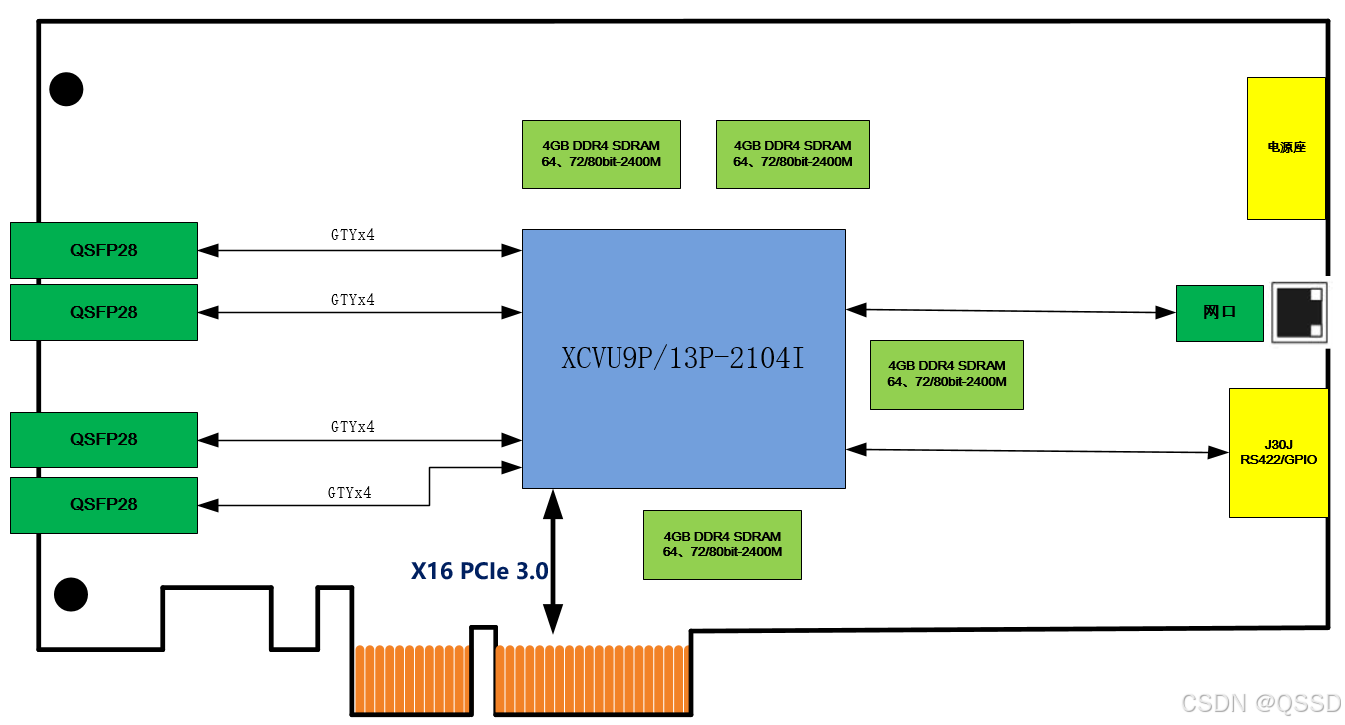

2、功能框图

3、技术指标

性能指标：

  •  板载FPGA实时处理器：XCVU9P/13P-2104I；
  • PCIE主机接口：PCIe gen3 x16@8Gbps/lane；

光纤接口指标：

  •  4个QSFP28+  100G光纤接口；

板载性能：

  • 4组独立的64/72/80bit 2666M DDR4 ，每组最大容量16GByte，4组总计最大64GByte；
  •  2组QSPI Flash用于加载；

 其它接口性能：

  •  J30J上，1路RS422串口、若干GPIO；
  • RJ45上，1路千兆以太网接口；

物理与电气特征

  •  板卡尺寸：117 x 220mm
  •  板卡供电：5A 典型@+12V（±5%）
