南京芯麒电子-基于VU13P的双路100G光纤加速卡

        该平台是由16nm工艺的的VIRTEX UltraScale+系列主器件XCVU13P构建的一款加速卡平台，支持 PCIE Gen3x16 模式，支持 4 组 64-bit DDR4，每组容量达 4GB，可稳定运行在 2666MT/s，支持 2 路 QSFP28 接口，支持 2x100G 数据传输速率，板卡设计满足工业级要求，可用于数据中心、智能网卡、DPU 等领域。

• Virtex UltraScale+ XCVU13P-2FHGB2104I
• 4 通道 DDR4，每通道 DDR4 容量 4GB，位宽 72bit，其中 64bit 数据，8bit ；
• 2x100G QSFP28 光口；
• PCIex16 Gen3.0 金手指；
• 前面板具备板卡电源、运行状态指示功能；
• 板卡内部预留调试用 LED 指示灯；

主芯片

Virtex UltraScale+ XCVU13P-2FHGB2104I

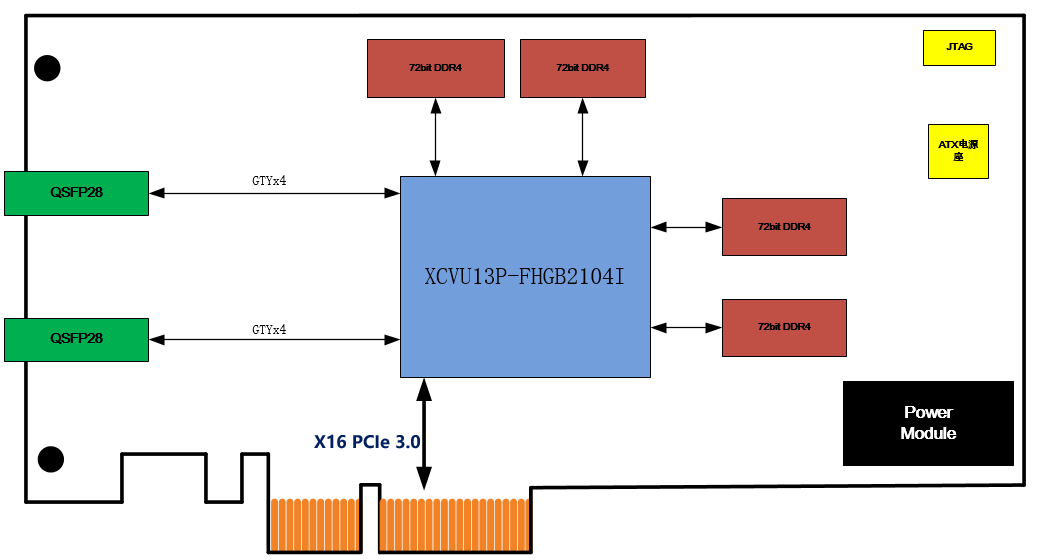

原理框图

主要技术指标

4 通道 DDR4，每通道 DDR4 容量 4GB，位宽 72bit，其中 64bit 数据，8bit ；

2x100G QSFP28 光口；

PCIex16 Gen3.0 金手指；

前面板具备板卡电源、运行状态指示功能；

板卡内部预留调试用 LED 指示灯；



物理与电气特性



板卡尺寸：254mm*111mm;

供电：PCIE或12V供电；

散热：风冷或导冷散热；

环境特性：

工作温度：-40-85℃；

工作湿度：10%-80%

参考设计

PCIE 3.0 X16测试；

QSFP28光口回环测试；

DDR4 接口测试；
