【银尔达短信转发器/网卡】YED-U100U（网卡版本）

1. 简介

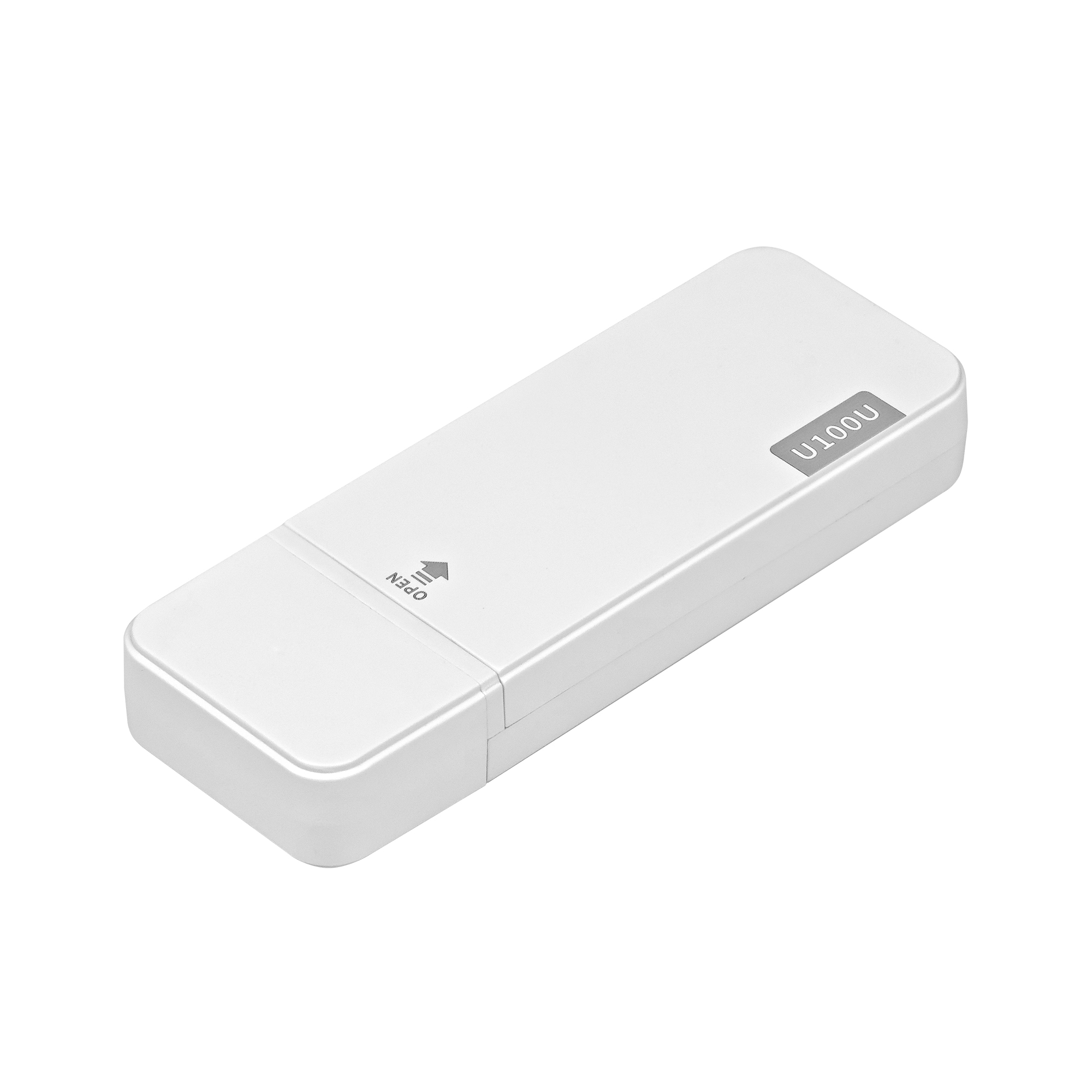

U100U 核心板是由银尔达（yinerda）基于合宙Air780EP模组推出的USB供电DTU 。小巧、稳定、可靠。特性如下:

1) 支持5V USB直插供电；

2) 工作环境为-35℃-75℃；

3) 支持标签logo定制服务；

4)支持Windows,Linux,安卓系统上网功能。做成一张4G网卡使用；

5)此版本默认没生产如果需要可以单独找销售购买(需要再标准版本上去掉看门狗，然后刷AT固件即可)；

6)网卡版本支持上网，不支持短信转发。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
理论速率		LTE-FDD:最大下行速率10Mbps，最大上行速率5Mbps LTE-TDD:最大下行速率9Mbps，最大上行速率9Mbps
电源参数		5V USB供电
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL	1路	产测串口，3.3V电平
尺寸		34*87mm
安装方式		USB直插

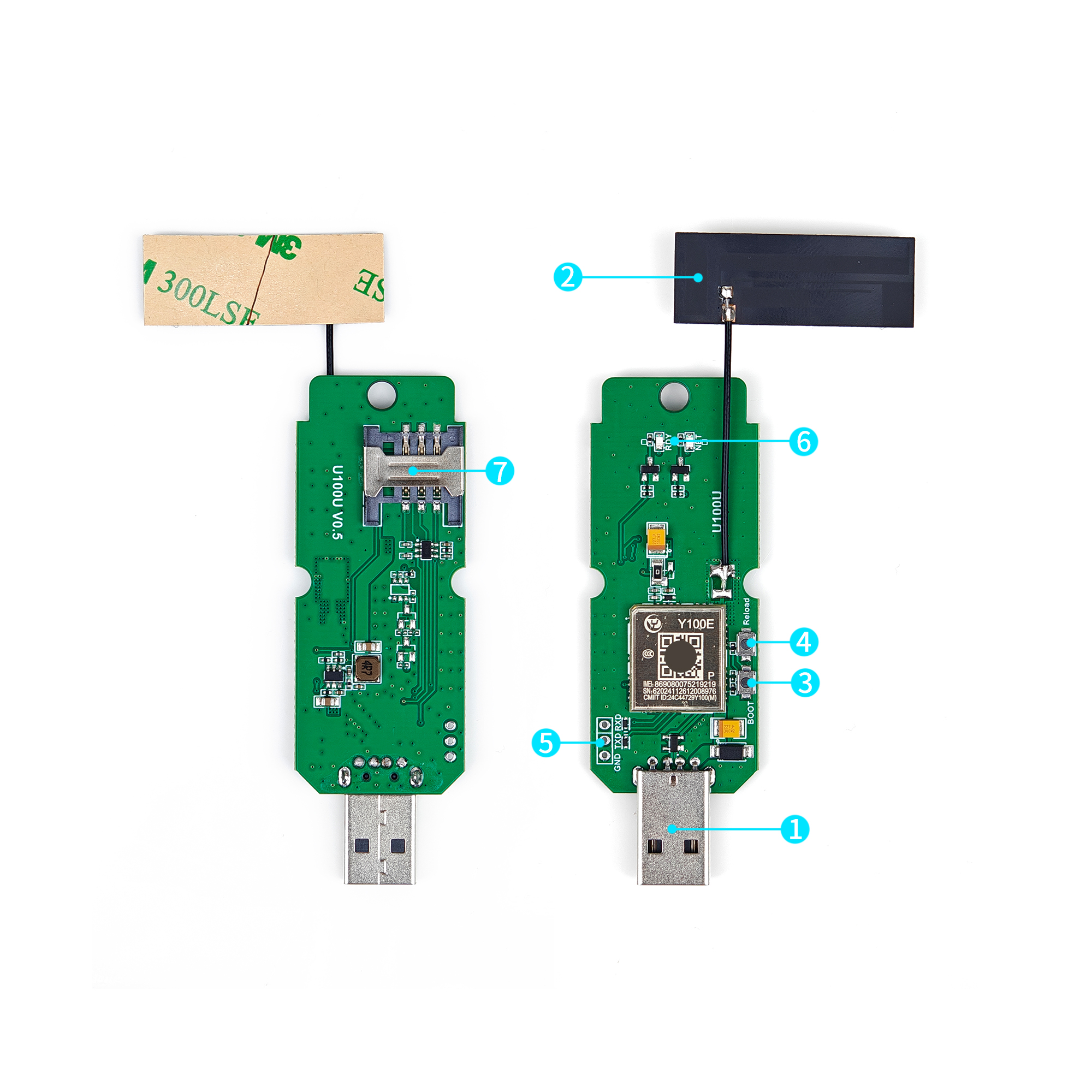

2.2. 硬件资源介绍

编号	标识	功能	说明
1	USB	电源/USB	5V USB供电接口，同时也是USB接口，用来下载程序或者调试日志。
2	4G天线
3	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下模式
4	Relaod		Reload 按键，按7秒恢复出厂设置
5	TTL		产测串口，放到外壳内部
6	NET LED RDY LED		设备状态指示灯
7	SIM卡		大卡，插卡方向随卡槽上丝印插入

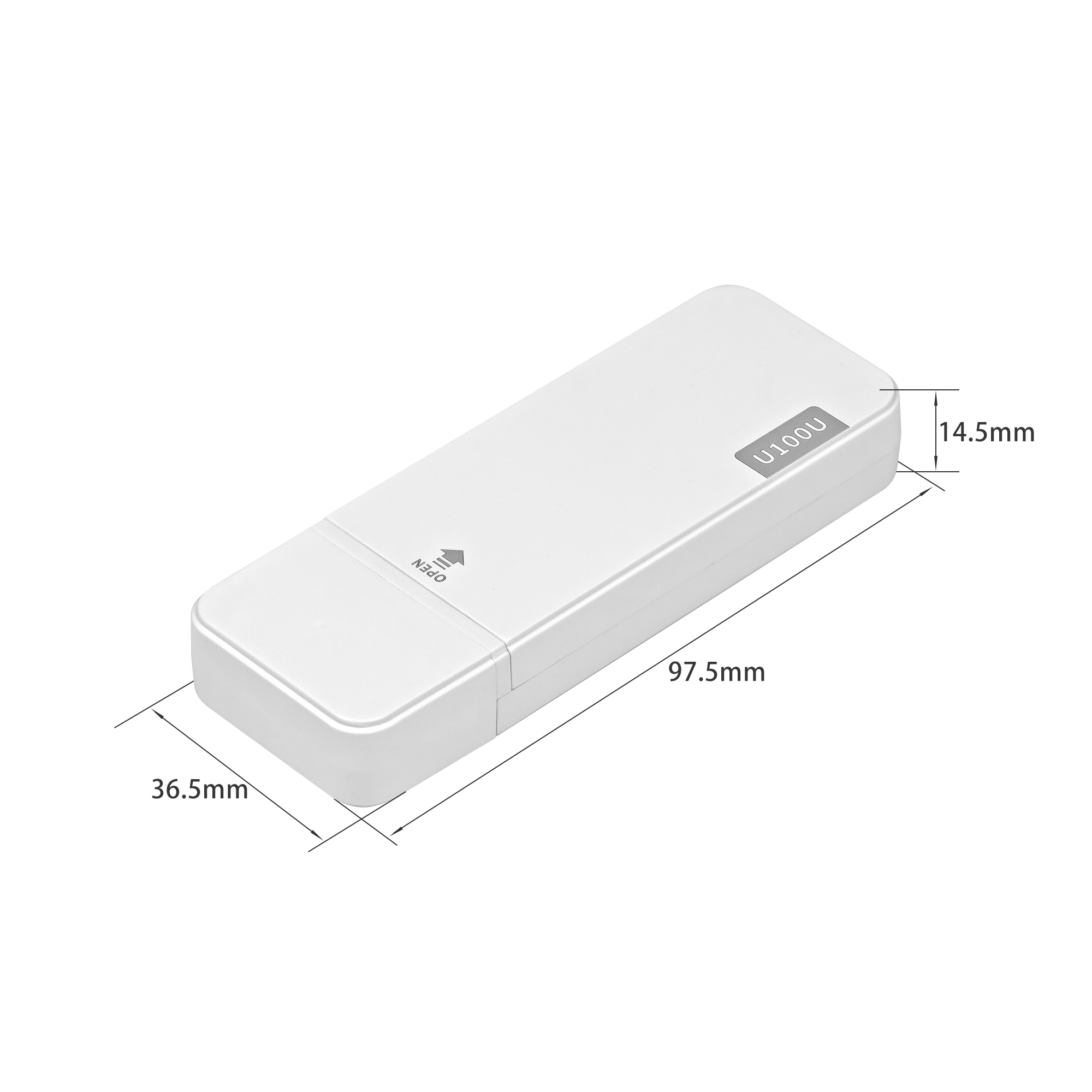

2.3. 硬件尺寸

3. NET LED 状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

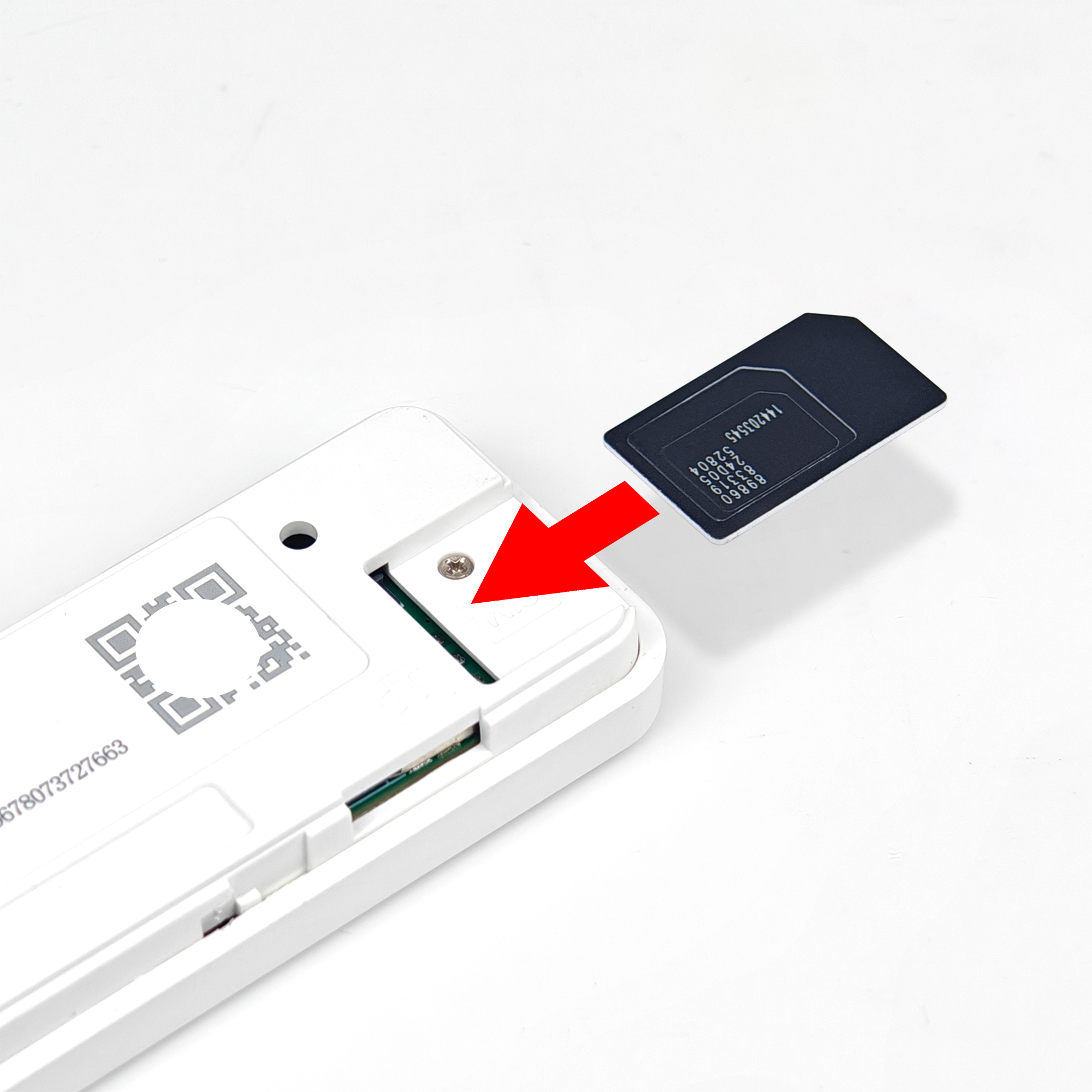

插卡方向

5. 使用方法

注意作为设备网卡的时候，必须使用手机卡、手机副卡或者是其他专门上网的流量卡，需要实名认证的卡，不能使用普通的物联网卡，物联网卡不能用在电脑，手机等人联网设备上。

5.1. windows 系统

windows 选安装USB驱动，然后设备插上USB到电脑就能自动识别网卡不需要额外操作。

5.2. 安卓系统和linux系统

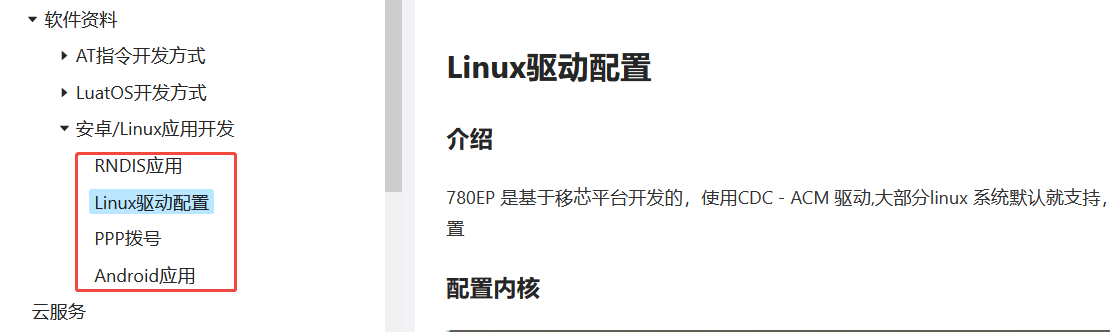

参考连接https://doc.openluat.com/wiki/21?wiki_page_id=6920

6. 如何维护网络稳定

业务层可以周期去连接服务器或者PING一个目标服务器，如果发现超时1分钟或者多久后，就可以他通过USB虚拟出来的AT串口发送AT命令自动重启模组，然后模组自动重新开始恢复上网功能。

USB虚拟出来的AT串口，还可以读取信号强度，SIM卡的卡号等命令，可以方便管理，具体命令查看模组的AT手册。
