1. 简介

YED-RW2882 DTU是由银尔达（yinerda）推出的高性价的Cat1 RTU设备产品，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器的场景，特性如下

1) 支持7-36V供电，具有防插反功能,支持供电电压采集；

2) 工作环境为-35℃-75℃；

3) 支持1路RS232,2路RS485；

4) 支持1路RTC本地时钟；

5) 支持8路常开常闭3脚继电器输出(交流250V/10A ，直流28V/10A 继电器)；

6) 支持8路干接点输入检测，输入电压等于供电电压;

7) 支持2路ADC电流采集(0-20ma)，1路供电电压采集;

8) 支持硬件看门狗，运行稳定不死机;

9)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

10) 支持标签logo定制服务；

11) 支持二次开发定制;

12)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

13)支持给用户设备进行固件升级。

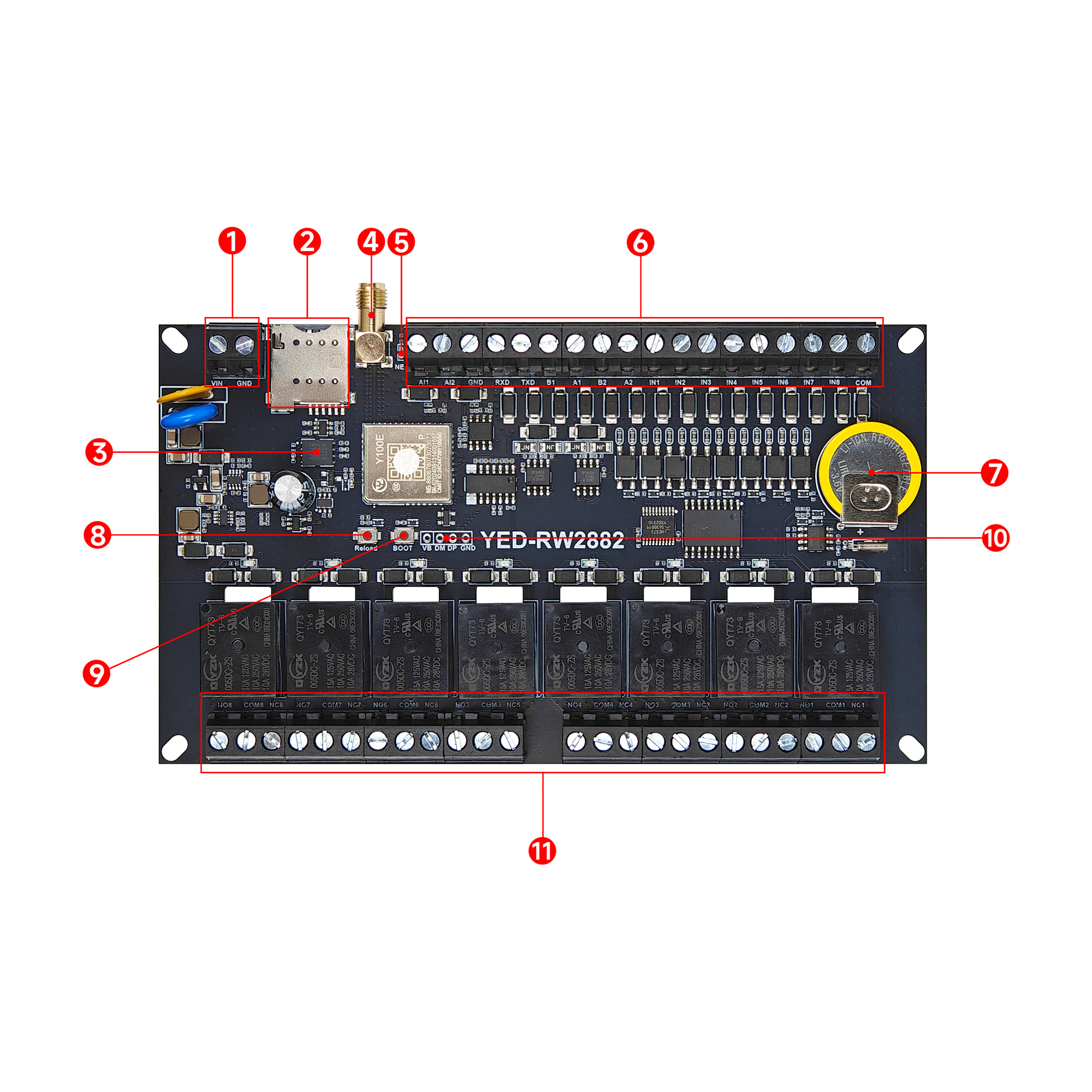

编号	标识	功能	说明
1	VIN GND	供电电源	7~36V 电压，10W电源，推荐7V以上电压，电源防插反 ,支持供电电压采集；
2	外置SIM卡		直插自弹卡槽，中卡
3	内置SIM卡		贴片卡
4	4G天线		SMA接口
5	NET		系统指示灯
6	AI1 AI2 GND	模拟量采集	AI接0~20ma，电流采集
	AI1 AI2 GND	模拟量采集	AI接0~20ma，电流采集
	RXD/TXD		RS232接口
	B1 A1 B2 A2		RS485接口
	IN1-IN8 COM	8路干接点输入	默认IN和COM导通触发输入 COM是高电平其电压等于设备供电电压
7	RTC		RTC时钟
8	Reload		长按7秒，恢复出厂设置
9	BOOT		配合USB，进入BOOT升级模式
10	USB		固件升级和日志调试
11	继电器	8路 3PIN 继电器	250VAC 10A/28VDC 10A

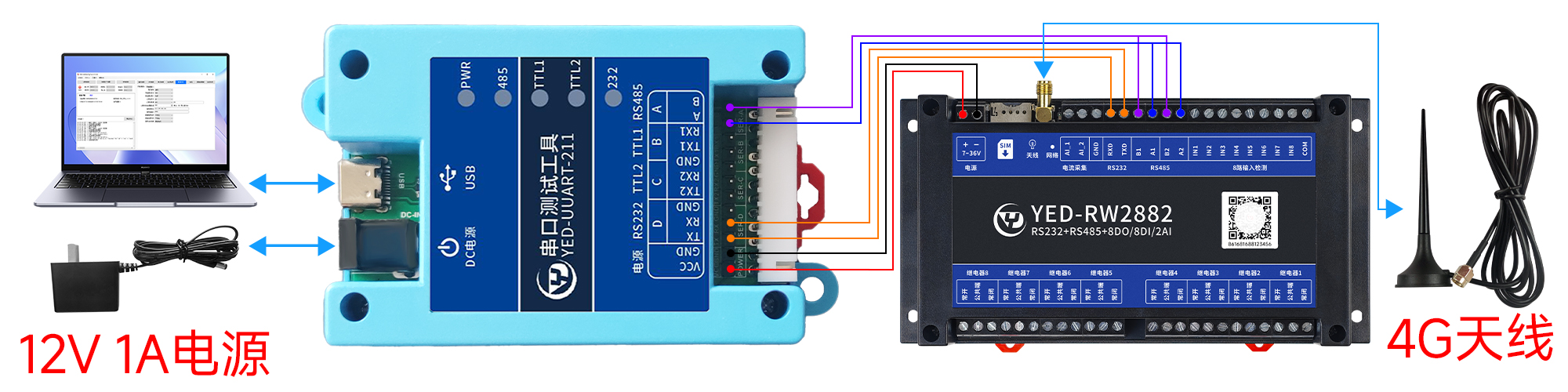

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；可以用RS232 TX接RX，RX接TX，GND 接GND；使用RS485是A接A，B接B；推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

适用模组方案：Air780EP/Y100E
