高翔【自动驾驶与机器人中的SLAM技术】学习笔记（十二）拓展图优化库g2o（二）顶点vertex

转载来源：从零开始一起学习SLAM | 掌握g2o顶点编程套路

小白：师兄，上一次将的g2o框架

《从零开始一起学习SLAM | 理解图优化，一步步带你看懂g2o代码》

真的很清晰，我现在再去看g2o的那些优化的部分，基本都能看懂了呢！

师兄：那太好啦，以后多练习练习，加深理解

小白：嗯，我开始编程时，发现g2o的顶点和边的定义也非常复杂，光看十四讲里面，就有好几种不同的定义，完全懵圈状态。。。师兄，能否帮我捋捋思路啊

师兄：嗯，你说的没错，入门的时候确实感觉很乱，我最初也是花了些时间才搞懂的，下面分享一下。

一、g2o的顶点（Vertex) 从哪里来的？

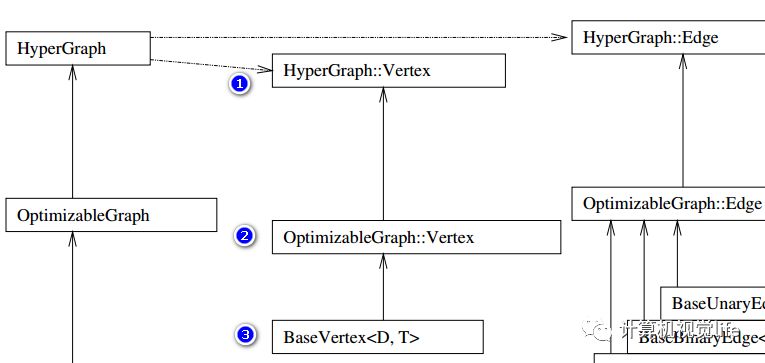

师兄：在《g2o: A general Framework for (Hyper) Graph Optimization》这篇文档里，我们找到那张经典的类结构图。也就是上次讲框架用到的那张结构图。其中涉及到顶点 （vertex） 的就是下面 加了序号的3个东东了。

小白：记得呢，这个图很关键，帮助我理清了很多思路，原来来自这篇文章啊

师兄：对，下面我们一步步来看吧。先来看看上图中和vertex有关的第①个类： HyperGraph::Vertex，在g2o的GitHub上（https://github.com/RainerKuemmerle/g2o），它在这个路径

g2o/core/hyper_graph.h

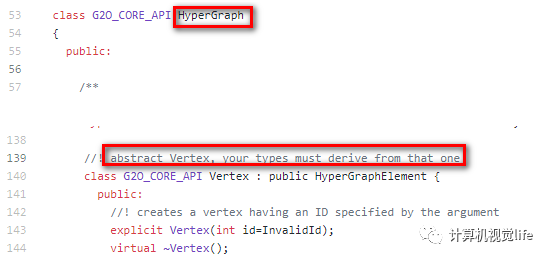

这个 HyperGraph::Vertex 是个abstract vertex，必须通过派生来使用。如下图所示

然后我们看g2o 类结构图中第②个类，我们看到HyperGraph::Vertex 是通过类OptimizableGraph 来继承的， 而OptimizableGraph的定义在

g2o/core/optimizable_graph.h

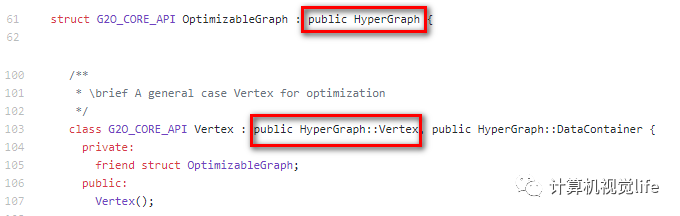

我们找到vertex定义，发现果然，OptimizableGraph 继承自 HyperGraph，如下图所示

不过，这个OptimizableGraph::Vertex 也非常底层，具体使用时一般都会进行扩展，因此g2o中提供了一个比较通用的适合大部分情况的模板。就是g2o 类结构图中 对应的第③个类：

BaseVertex

那么它在哪里呢？ 在这个路径：

g2o/core/base_vertex.h

小白：哇塞，原来是这样抽丝剥茧的呀，学习了，授人以鱼不如授人以渔啊！

师兄：嗯，其实就是根据那张图结合g2o GitHub代码就行了

二、g2o的顶点（Vertex) 参数如何理解？

小白：那是不是就可以开始用了？

师兄：别急，我们来看看参数吧，这个很关键。

我们来看一下模板参数 D 和 T，翻译一下上图红框：

D是int 类型的，表示vertex的最小维度，比如3D空间中旋转是3维的，那么这里 D = 3：

我补充一些：
