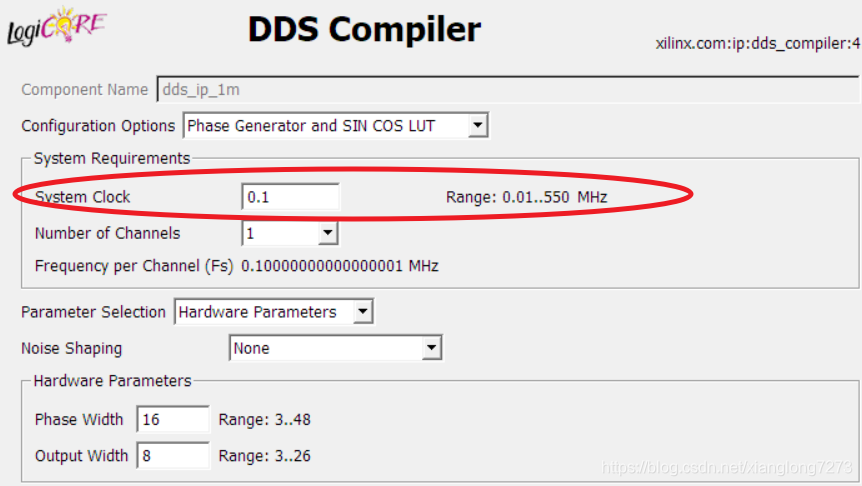

1.IP设置里面的系统频率为DDS的输入频率。可以使testbench的频率，也可以是分频后的频率
在这里插入图片描述

2.相位步进间隔= (fout / fdds_in) * 2^N (N 为上图中相位的位宽，fdds_in为上图中的0.1KHz)，也就是根据需要的输出频率，计算出步进间隔，比如步进间隔655，将其转换为二进制填入下图IP核设置中。
注意：（1.）在之前的程序实例中，例如，相位累加器的宽度是8bit,前4位作为RAM地址，也即三角函数的相位，RAM中存储三角函数的采样点数值。而在此处，相位累加器16bit即三角函数的相位，没有所谓的前几位此情况。
（2.）在之前的程序实例中，相位累加器的累加频率是采样频率，此处累加频率就是上图中每个通道的Fs也等于dds的系统频率。
在这里插入图片描述

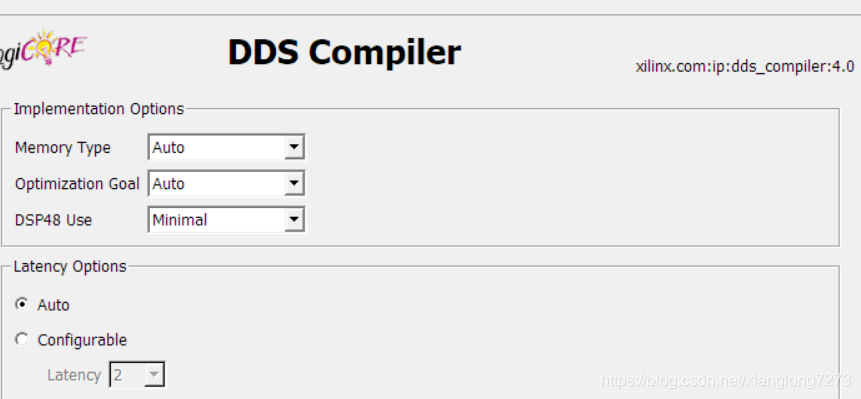

3.下图中的DSP48 USE为fpga专有的高性能逻辑资源，如果用的最少，那么近就占用LUT逻辑资源多。

**实例：**此处采用testbench产生1MHz频率时钟，分频获得100KHz作为DDS时钟频率。DDS输出为1KHz正弦波，相位步进655，转为二进制为1010001111.
**代码：

module dds_ip(
		input 		wire		    sclk,
		input	 	wire		    rst_n,
		output		wire 	[7:0]	o_wave_1k
);

reg 	[8:0]    div_cnt;
reg 			 clk_ip;
//reg  			 div_flag;
always @(posedge sclk or negedge rst_n)
		if(rst_n == 1'b0)
			div_cnt <= 'd0;
		else if (div_cnt == 'd4)
			div_cnt <= 'd0;
		else
			div_cnt <= div_cnt + 1'b1;
always @(posedge sclk or negedge rst_n)
		if(rst_n == 1'b0)
			clk_ip<= 1'b0;
		else if (div_cnt == 'd4)
			clk_ip<= ~clk_ip;

dds_ip_1m dds_ip_1m_1k_inst (
  .clk(clk_ip), // input clk
  .rdy(), // output rdy
  .cosine(), // output [7 : 0] cosine
  .sine(o_wave_1k) // output [7 : 0] sine
);



endmodule

testbench代码：

`timescale   1ns/1ns


module tb_dds_ip;

reg			sclk;
reg 		rst_n;
wire		[7:0]		o_wave;


initial begin
		sclk = 0;
		rst_n = 0;
		#1000;
		rst_n = 1;
end

always #500 sclk <= ~sclk;
dds_ip 	dds_ip_inst(
		.sclk(sclk),
		.rst_n(rst_n),
		.o_wave_1k(o_wave)
);

endmodule

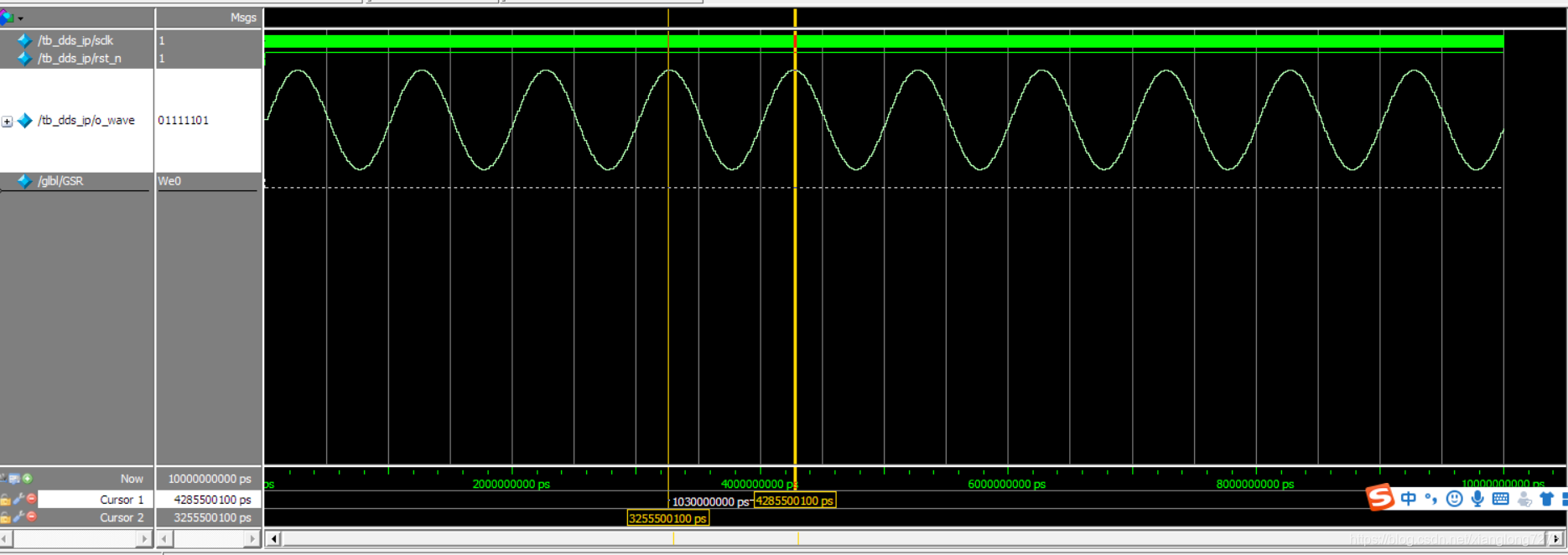

使用ISE调用modelsim仿真结果：
在这里插入图片描述
可以看出输出频率为1KHz
附：一开始直接使用modelsim，通过rundo脚本文件仿真，但总是显示缺少定义，仿真错误。估计是需要查阅相关tcl文件，将其中部分语句写入rundo文件才可。所以最终放弃，直接使用ISE调用modelsim仿真，成功了。
