VIVADO DDS IP核的使用

1. 前言

在前面的内容介绍了 ISE14.7 下 DDS IP 核的例化及使用方法，本文介绍如何使用 VIVADO 工具例化 DDS IP核，并在例化后给出简单的仿真测试，用于验证功能是否正常。

2. IP 核例化

在“Configuration”页面中，Configuration Options选项设置为 SIN COS LUT only；Parameter Selection 选项设置为 Hardware Parameters，Phase Width 和 Output Width 分别设置为 16；

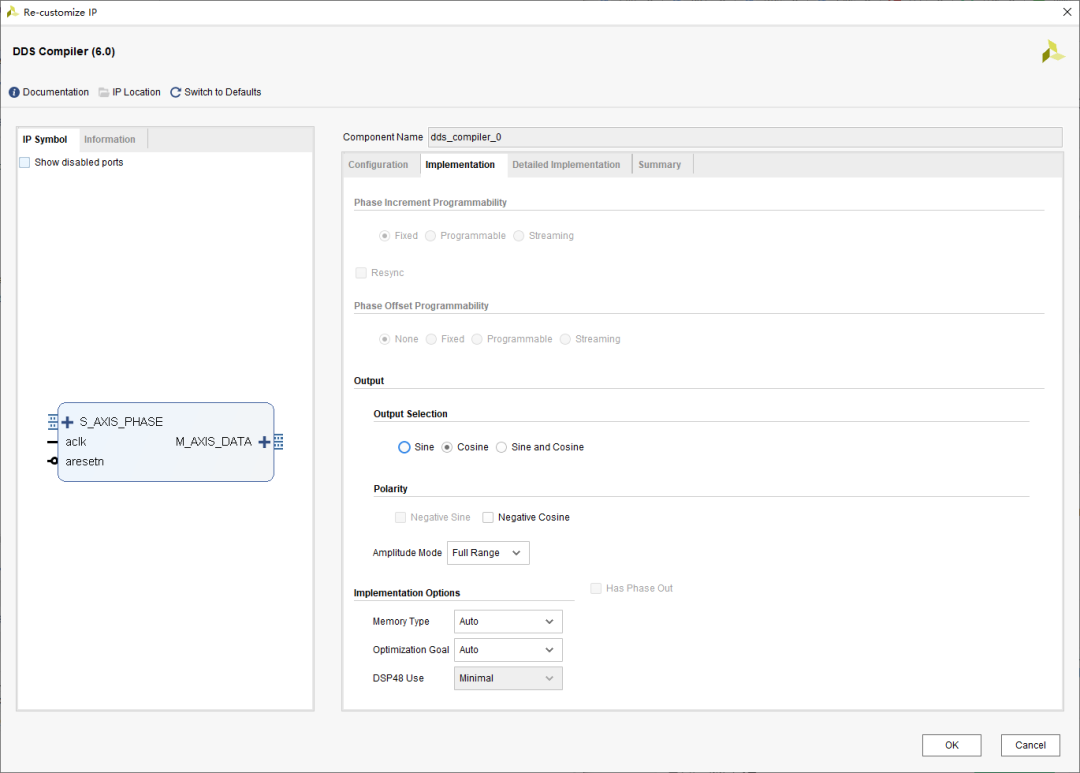

在 ”Implemention“ 页面中，Output Selection 选项设置为 Cosine，输出余弦波形数据，其它保持默认值；

在 ”Detailed Implementation“ 页面中，勾选 Control Signals 的 ARESETn 框，使能 IP 核的复位功能，其它参数保持默认值。
