驱动芯片主要有驱动作用，将输入的弱电信号放大成足够强，用于外部设备的强电信号。需要安培级的驱动电流一般是驱动电机或者电力电子设备等，根据用户产品具体用途才可能选择具体的芯片，比如耐压，稳态/暂态性能等等要求。

MPQ6533 是一款专为汽车直流电机驱动器应用设计的栅极驱动器 IC。它可以驱动6个 N 沟道功率 MOSFET，以驱动直流电机或其他负载。在电机控制中，MPQ6533用作预驱芯片与主芯片连接。

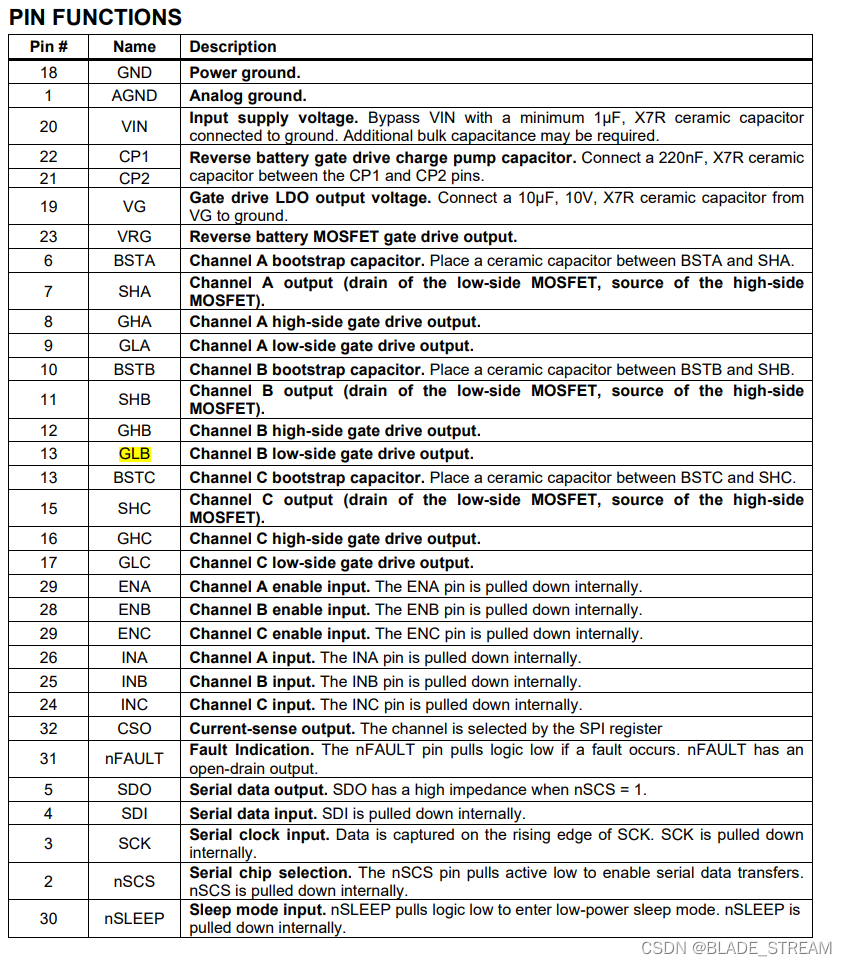

MPQ的管脚功能如图：

其中：

1. 电源部分掠过；
2. ENA-ENC为输入信号使能；
3. INA-INC为输入信号；
4. 7-17的管脚为输出；
5. CSO电流采样
6. SDO-nSCS为SPI的四个管脚
7. nFAULT为故障检测，故障时拉低
8.  nSLEEP为休眠，拉低休眠，上拉使能

要完成MPQ的驱动函数编写，需要明白这块芯片的作用机理：

1. 该芯片与主芯片之间通过SPI进行通信，也正是通过SPI，对该预驱芯片进行初始化
2. MPQ6533作为驱动芯片，接收来自MCU的PWM信号，输出驱动信号

初始化部分：

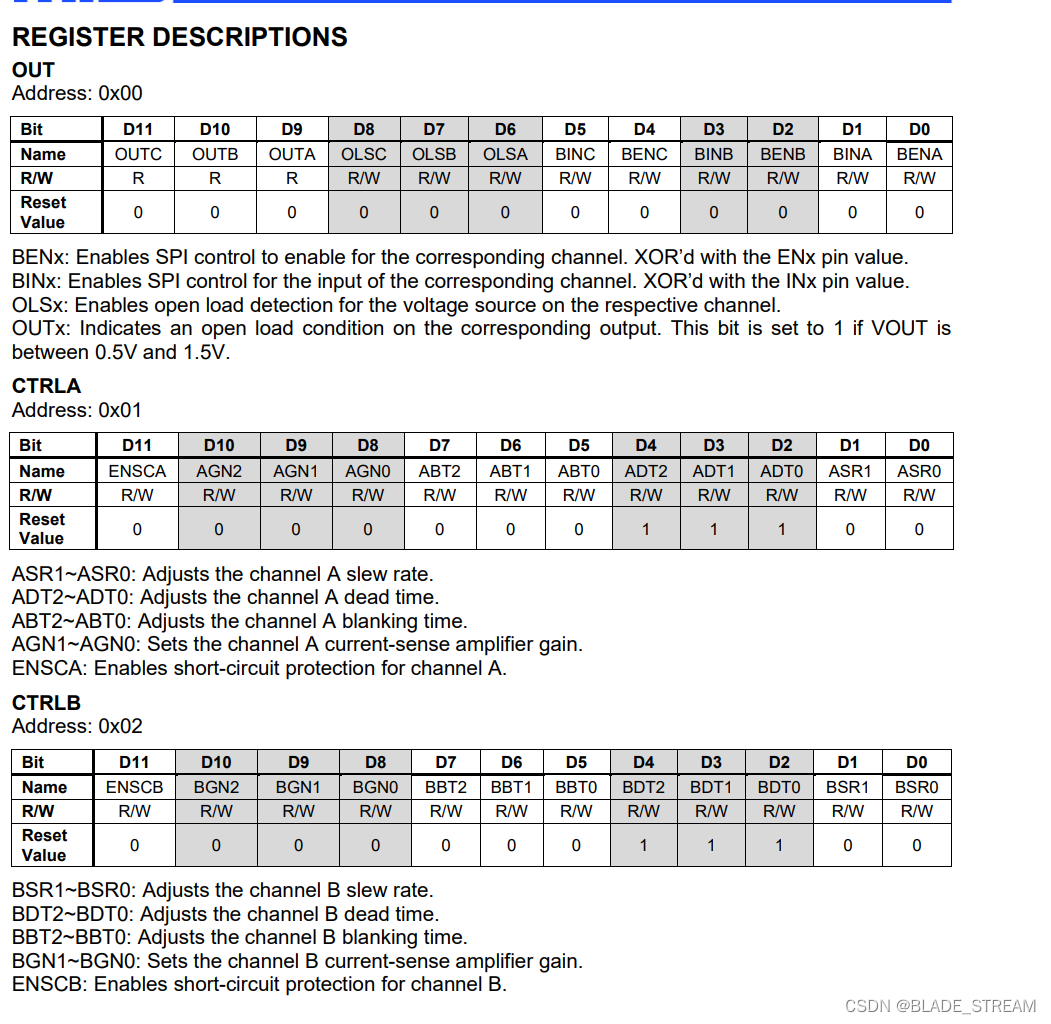

初始化参数主要为：

OUT       地址为 0x00

CTRLA     地址为0x01

CTRLB     地址为0x02

CTRLC     地址为0x03

CTRLD     地址为0x04

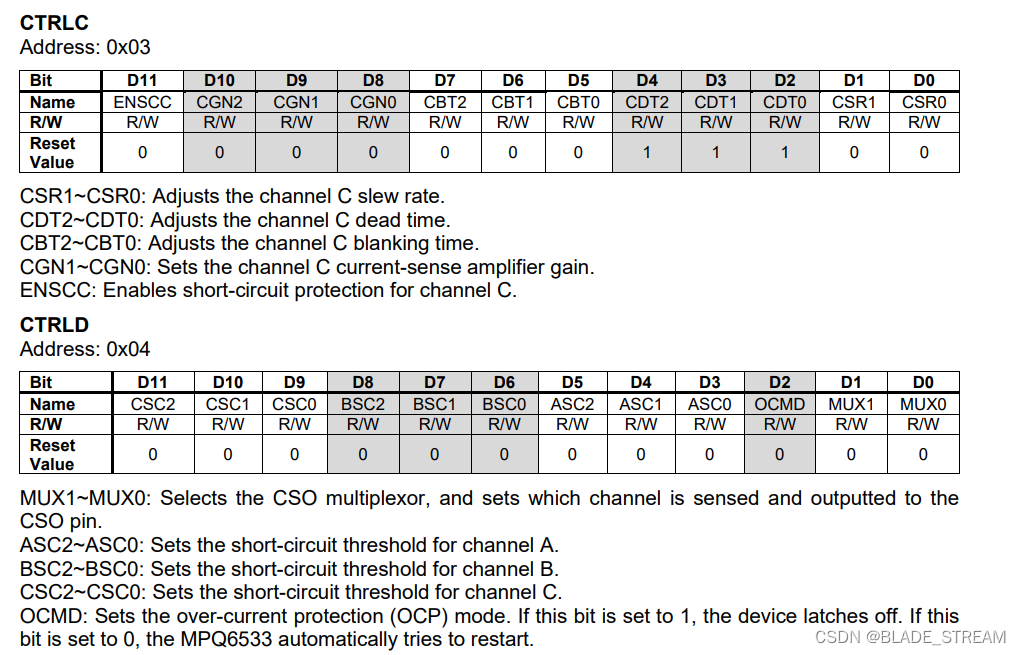

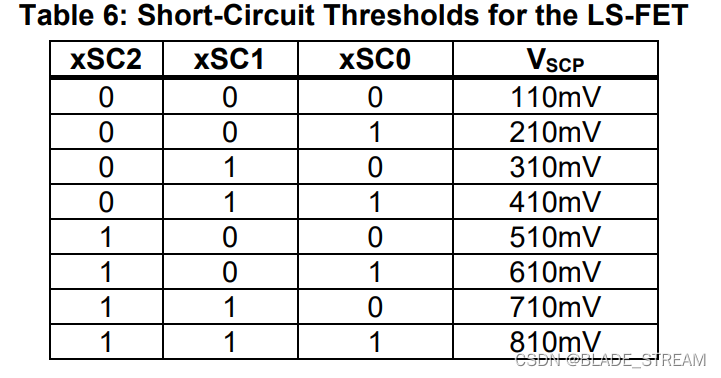

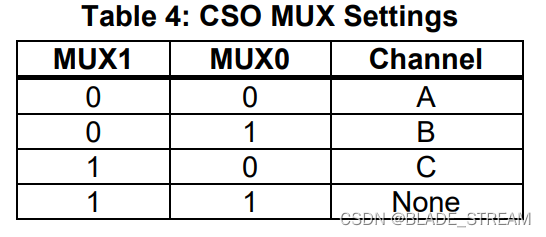

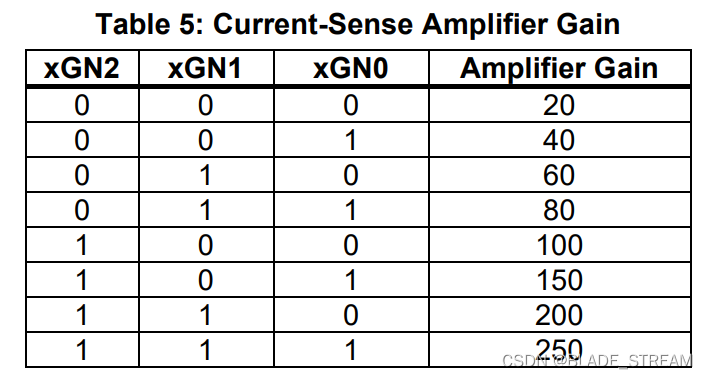

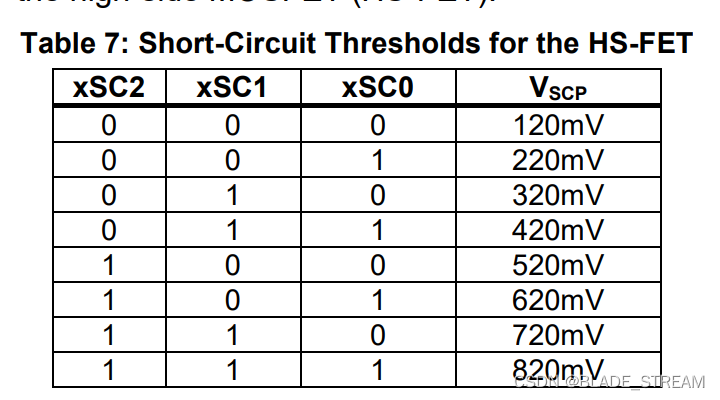

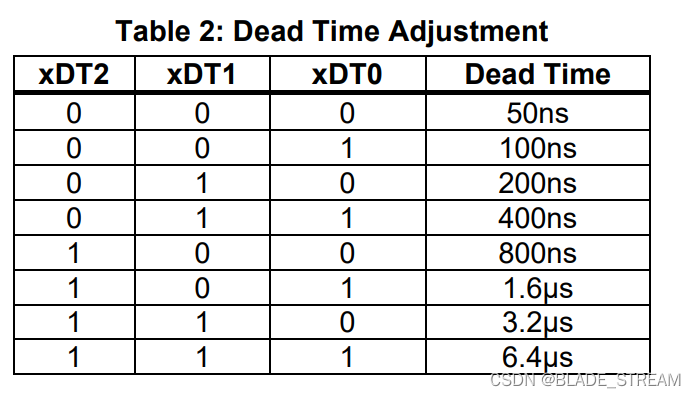

对应的实际参数为：

有了这些参数和参数的寄存器地址，我们就可以编写初始化函数框架如下：

#define DATA_LEVEL_1  (0)

/*

....

*/

#define DATA_LEVEL_N  (0)

enum data

{

  data_level1 = 0,

  datalevel2,

  /*

  ......

  */



}

typedef struct

{

    union

    {

        uint16 OUT;

        struct

        {

        uint16 BENA : 1;

        uint16 BINA : 1;

        uint16 BENB : 1;

        uint16 BINB : 1;

        uint16 BENC : 1;

        uint16 BINC : 1;

        uint16 OLS : 3;

        uint16 OUT : 3;

        }OUT_S;



    };

     union

    {

        uint16 CTRLA;

        struct

        {

            uint16 ASR : 2;

            uint16 ADT : 3;

            uint16 ABT : 3;

            uint16 AGN : 3;

            uint16 ENSC :1;

        }CTRLA_S;

       /*

       .......

       */

    };

}config_type;

void predriver(void)

{

config_type prefriver_conf;

prefriver_conf.OUT_S.OUT = DATA_LEVEL_1;

enum data pre_data = data_level1;

prefriver_conf.OUT_S.OLS = pre_data;

/*

......

*/

void PreDrive_Hw_Init(PreDrive_Config);

}

void PreDrive_Hw_Init(config_type config)

{



     SPI_WRITE(0x00,config.OUT);//SPI_WRITE

     /*

     ......

     */



}

要正常使用起来，还需要将nSLEEP拉高

Dio_WriteChannel(nSLEEP,STD_HIGH);

输入信号的各使能脚拉高

Dio_WriteChannel(ENC,STD_HIGH);

Dio_WriteChannel(ENB,STD_HIGH);

Dio_WriteChannel(ENA,STD_HIGH);

nFAULT处理
