SWTD_100 外部看门狗使用详解

SWTD_100YNXWY3F

这是一个看门狗芯片，看门狗主要分为三类：

内部看门狗；

外部看门狗；

软件看门狗

其中软件看门狗对硬件上的问题是无能为力的，外部看门狗指的是MCU外部，内部看门狗嵌套在MCU内部

看门狗的原理可以描述如下：

1.首先它拥有一个定时器，当定时器到达预设的时间刻度，就执行复位操作；

2.同时看门狗都会提供一个喂狗的动作，如果在预设的时间刻度内完成了喂狗，定时器清零；

3.也就是说我们的系统要在这个预设的时间刻度内周期的喂狗，否则系统复位。

看门狗对于系统的作用可描述如下：

系统在执行应用程序的时候，可能由于软件BUG，硬件错误而导致程序跑到某个函数、中断后跑不出去了，在加入看门狗后，程序如果跑飞那么喂狗动作无法正常执行，系统就复位了。

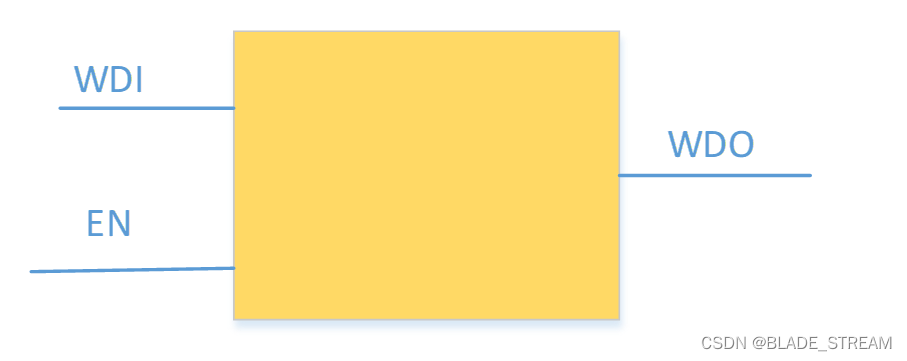

SWTD_100YNXWY3F的引脚如下：



其中：

WDI为喂狗引脚；

EN为使能引脚；

WDO为复位引脚

WDI与EN连接到MCU的GPIO引脚，WDO连接到MCU的复位脚

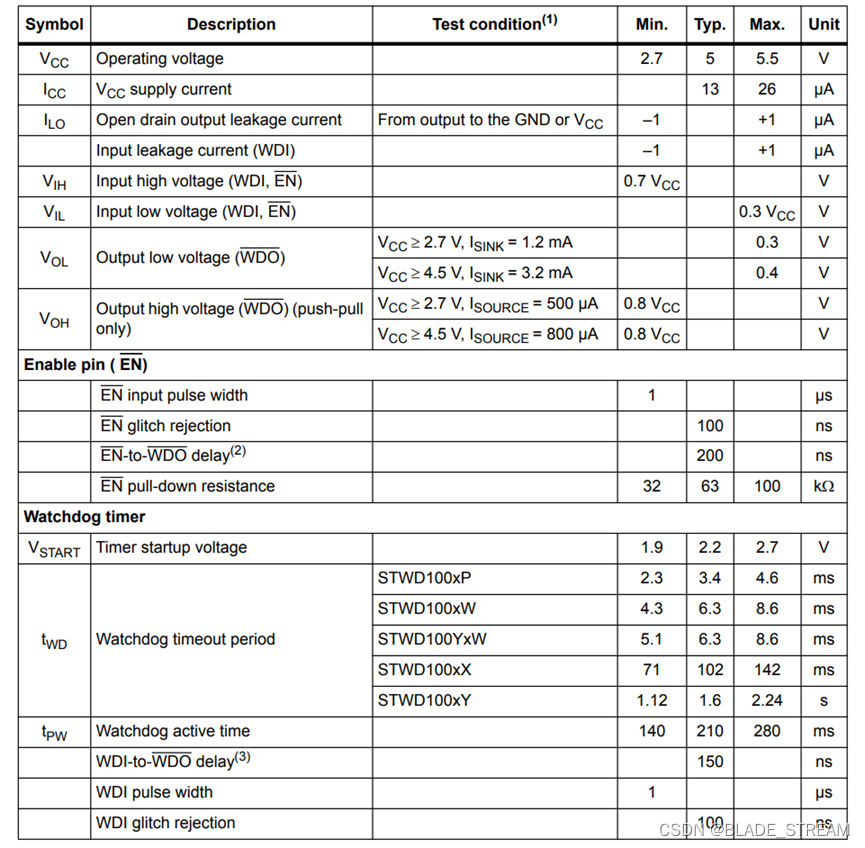

查看芯片数据手册，可知：

EN拉低有效；

WDI喂狗动作为翻转；

最大喂狗周期见表

在AUTOSAR架构中，喂狗可放在TASK中周期执行

int main()

{

Dio_WriteChannel(DioConf_DioChannel_WDG_EN,STD_HIGH);

/*

init

*/

while(1)

{

    /*

    os_function

    */

}

return 0;

}

Task_1ms

{

    Dio_FlipChannel(DioConf_DioChannel_WDI);

    /*

    other functions

    */

}
