EVLVIPGAN65DF 是 STMicroelectronics 推出的 24V / 65W 隔离式 QR（准谐振）Flyback 参考设计，采用 VIPERGAN65D 高压 GaN 集成式控制器，搭配 SRK1001 同步整流控制器，适用于家电、工业、消费类电子等高效率辅助电源应用。VIPERGAN65D 具有完整的保护功能。封装采用 SO-16，可支持低成本的单面板设计，以实现高效率、高功率密度、高可靠性、低成本的优化设计。
本篇方案相关文件及信息接来自『EVLVIPGAN65DF | 产品 - 意法半导体STMicroelectronics』

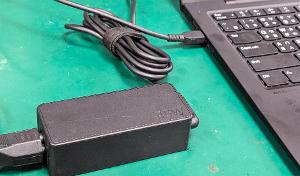

►场景应用图

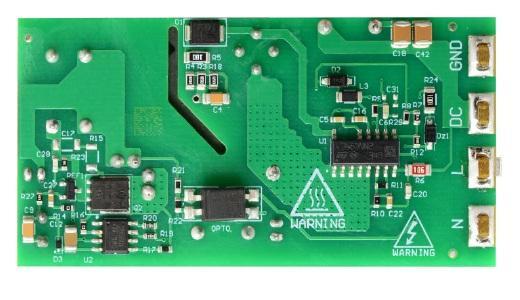

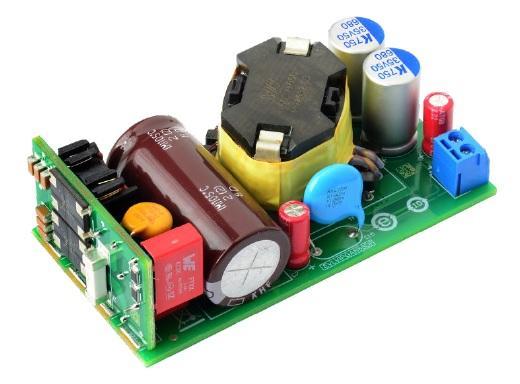

►展示板照片

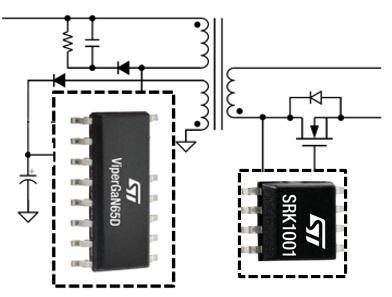

►方案方块图
►核心技术优势
1. VIPERGAN65D：集成700V GaN HEMT与QR控制器的高压转换器
。ZVS零电压开关技术，降低开关损耗
。动态屏蔽时间与谷值同步延迟，可根据输入电压与负载自动调整
。支持Feedforward补偿，稳定OPP行为
。具备Brown-in/out、OVP、OCP、LEB、OTP等保护机制
2. SRK1001：次级侧同步整流控制器
。自适应屏蔽时间与关断逻辑 。高电流驱动能力，提升整体效率
►方案规格
。输入电压范围：90 ~ 265 VAC
。输出电压：24 VDC
。最大输出电流：2.7 A
。最大输出功率：65 W 、
。输出电压精度：±5%
。空载功耗：< 55 mW @ 230 VAC
。平均效率：＞92%（符合 CoC v5 & DoE Level VI）
。工作温度：最大 60°C
。EMI 标准：符合 IEC55022 Class B（即使使用简化 EMI 滤波器）

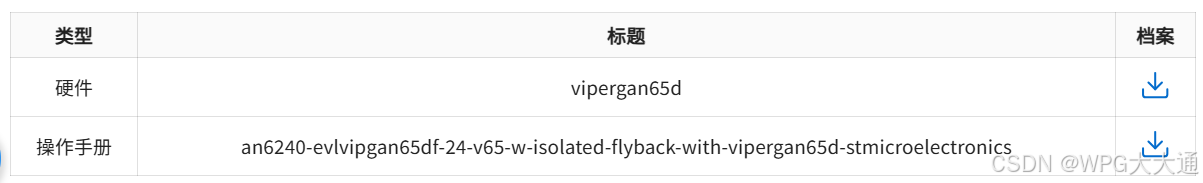

► 技术文档
点击此处即可获取技术文档，欢迎查看~
