Wi-Fi | 硬件 ：新突思SYN43756如何查看当前连接的信令功率

新突思SYN43756芯片本身的信令功率设定在nvram文件，但是实际使用中与设备进行信令连接后，还会受到双方设备协商的无线电协议的功率限制，就是国家码对应的功率限制，比如US国家码与CN国家码所对应的功率和所能使用的信道是不一样的，用户如何查看当前的功率呢，可按如下步骤进行：

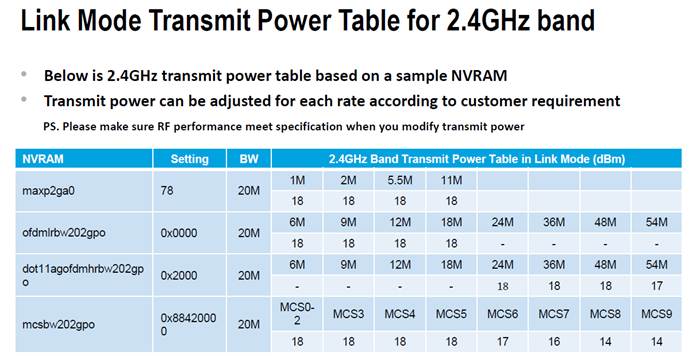

1，  先按用户的产品需求调整nvram里不同速率下的最大功率配置，如下图：

图1，引用新突思43752_NVRAM_customer_v5 说明文档

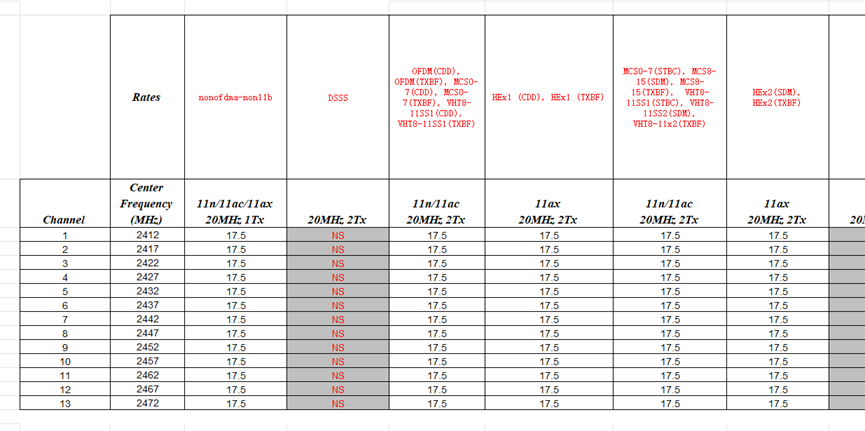

2，  在默认的产品软件里的clm文件会保存有100多个国家码的功率设定值，当产品与设备建立Wi-Fi连接后，会自动协商所使用的国家码进而调用clm预设的功率配置。

 图2，引用新突思 clm表格

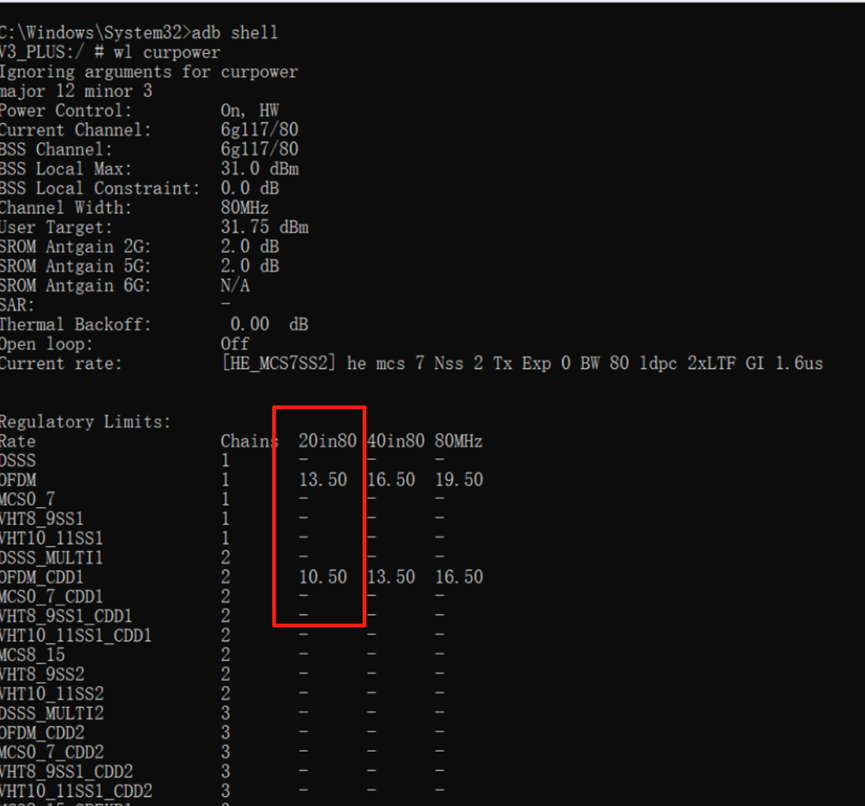

3，  输入wl status查看当前的连接状态，

输入wl nrate查看当前的连接速率，

输入wl country查看当前使用的国家码，

输入wl curpower可打印当前的功率配置情况。

图3，抓取产品的log

4，  打印出来的功率里有3种数据，Regulatory Limits / Board Limits / Power Targets。

其中Regulatory Limits就是在clm中对应的国家码所配置的功率。

Board Limits就是nvram文件里设定的功率值加上1.5dBm。

Power Targets就是当前产品所采用的实际功率值。

Power Targets=Regulatory Limits和Board Limits两者中较小的那个值-1.5dBm

比如，Regulatory Limits为13.5dBm, Board Limits为17.5dBm，

那么，Power Targets=13.5-1.5=12dBm。

如果，Regulatory Limits为19.5dBm, Board Limits为17.5dBm，

那么，Power Targets=17.5-1.5=16dBm。

5，  如果产品在测试过程中，发现功率没有达到nvram设定的功率值，就要考虑clm里预设的功率是否偏小的，可使用步骤4的方法来确认Power Targets是否比nvram设定的小了。

如果偏小了，就验证非信令下的功率是否准确的，如准确的就要调整clm文件。

常见问题解答（FAQ）

问题1：SYN43756在典型工作模式下的总功耗范围是多少？

答案：

· 功耗范围：

o  Continuous TX mode: 1 Mbps @ 21.5 dBm模式：典型值 1440mW（含模拟与数字电路）

o  Continuous TX mode: MCS7, HT20, 1SS, 1 TX @ 19 dBm模式：典型值 1260mW（受均衡器配置影响）

· 构成：

o  TX功耗（占40%）：驱动器+预加重

o  RX功耗（占50%）：CTLE+DFE+时钟恢复

o  Overhead（占10%）：PLL/校准电路

问题2：哪些关键配置因素显著影响SYN43756的动态功耗？

答案：
核心影响因素：

1. 数据速率：112G模式比56G模式功耗高约20–30%

2. 均衡强度：

o  TX：预加重（Pre-emphasis）每增加3dB，功耗升5–8%

o  RX：DFE抽头数从5增至7，功耗升10–15%

3. 工艺节点：5nm比7nm同配置下功耗低15–20%

4. 温度：结温每升高10°C，漏电功耗增加1.5–2×

问题3：SYN43756的待机（Standby）与休眠（Sleep）模式功耗如何？

答案：

模式	功耗范围	唤醒时间
Standby	10–20mW/Lane	<1μs
Deep Sleep	0.5–2mW/Lane	100–500μs
触发条件：

· 链路无数据流超过50μs → 自动进入Standby

· 外部PMU信号触发 → 进入Deep Sleep（关闭PLL/ADC）

问题4：如何准确估算SYN43756在系统级场景中的功耗？

答案：

推荐方法：

1. 工具链：

o  使用Synopsys PrimePower 或 PowerArtist + IBIS-AMI模型

2. 输入条件：

o  通道损耗模型（S参数）

o  码型密度（PRBS31 vs 真实业务流）

o  电压/温度/工艺角（FF/SS/TT）

3. 输出报告：

plaintext

Lane Power Breakdown @112G PAM4:

- TX: 42mW

- RX: 58mW

- PLL: 8mW

- Total: 108mW/Gbps (TT/25°C/0.75V)

问题5：新突思提供哪些降低SYN43756功耗的设计方案？

答案：
官方优化策略：

1. 自适应均衡技术：

o  动态关闭空闲DFE抽头（节省7–12% RX功耗）

2. 电压域调节：

o  工作电压从0.8V降至0.72V（牺牲5%带宽，降功耗15%）

3. 时钟门控：

o  基于数据活动率关闭局部时钟树（降动态功耗10–20%）

4. 封装协同设计：

o  采用2.5D封装缩短互连 → 减少驱动功耗

本篇作者-诠鼎集团-声波电波就看今朝
