FEM的英文全称为 front-end module，又名射频前端模组，WiFi-FEM指的是用于WiFi通信将一系列射频前端电路，例如 功率放大器 （PA）、 射频开关 （switch）、 低噪声放大器 （LNA）、滤波器和双工器集成在一起的模组。 而目前，集成功率放大器、射频开关以及低噪声放大器的形式，为WiFi-FEM产品主流的产品集成方式。

既然FEM是放大器，如果我们要了解这个芯片的实际放大倍数，就是增益，那么要怎么测试呢？下面以VC5871-11 6G频段的FEM芯片，Agilent Technologies E5071C为例，进行介绍测试方法步骤。

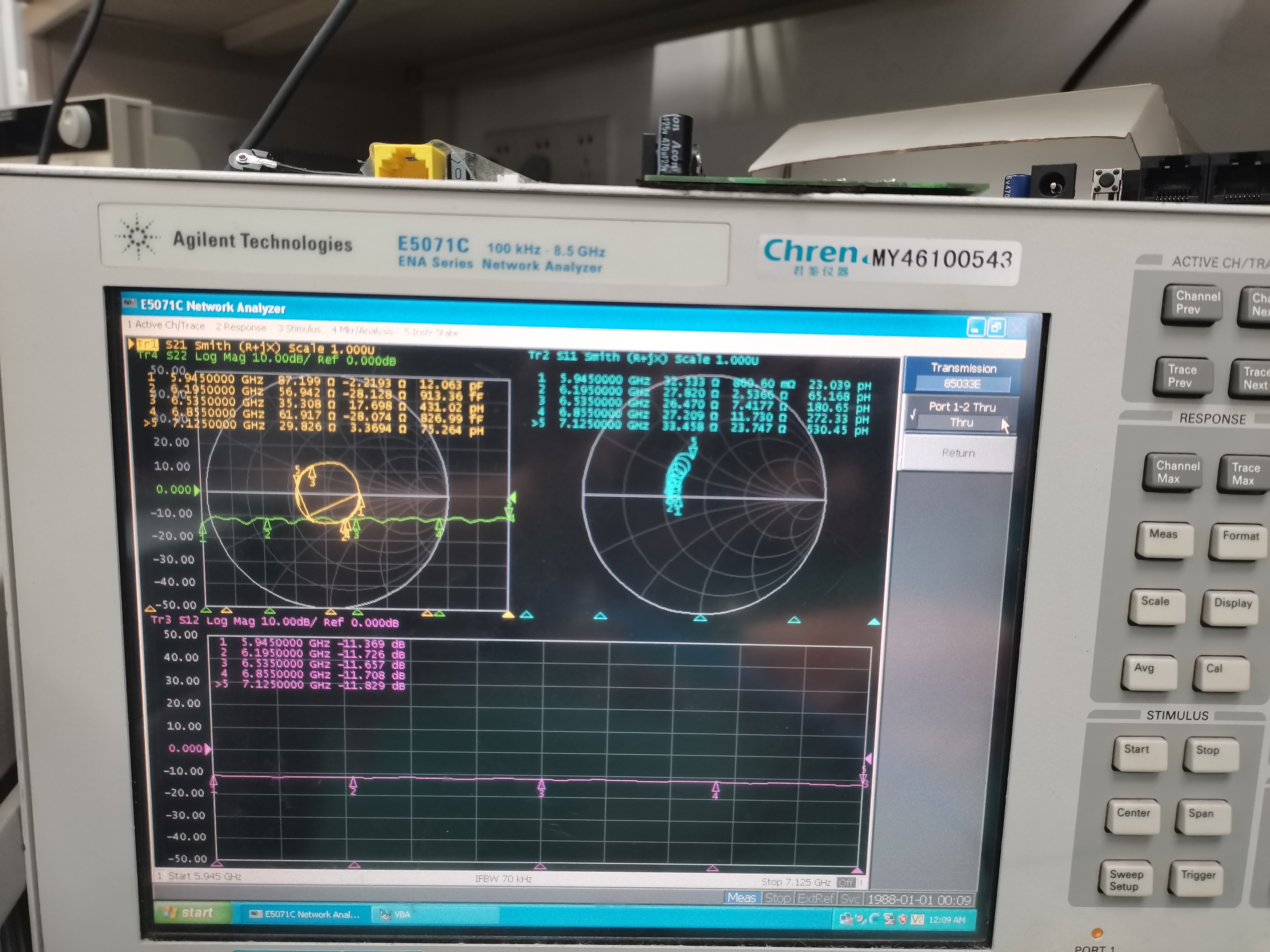

1. 一般测试增益为了防止输出功率过大，加上10DB以上的衰减器，校准端口1和端口2；

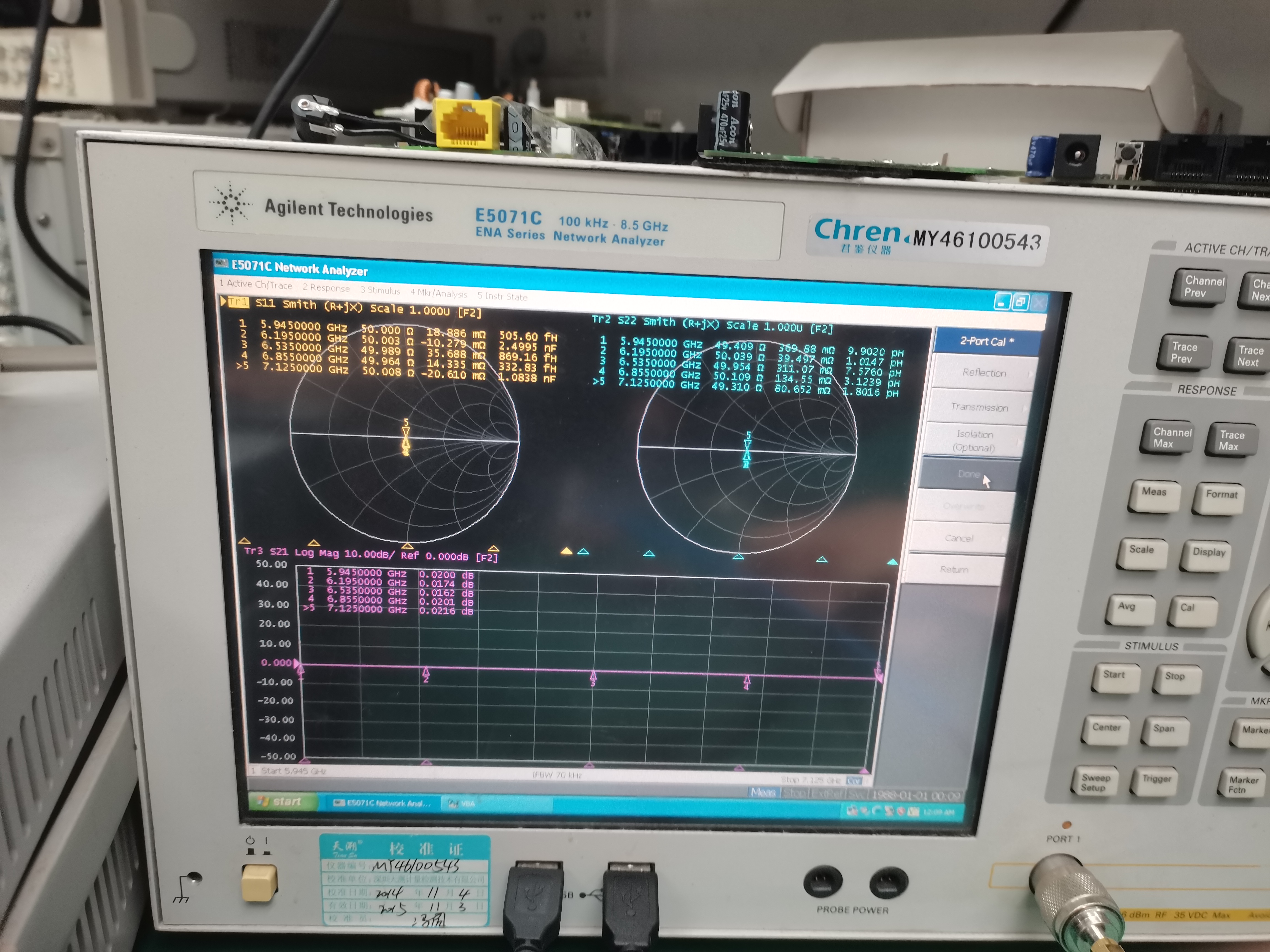

2. 同时校准直通：





3. 最后点击done，保存测试工程；

4. 点击power，设置输入功率不要过大-20dbm，RF out射频口打开；

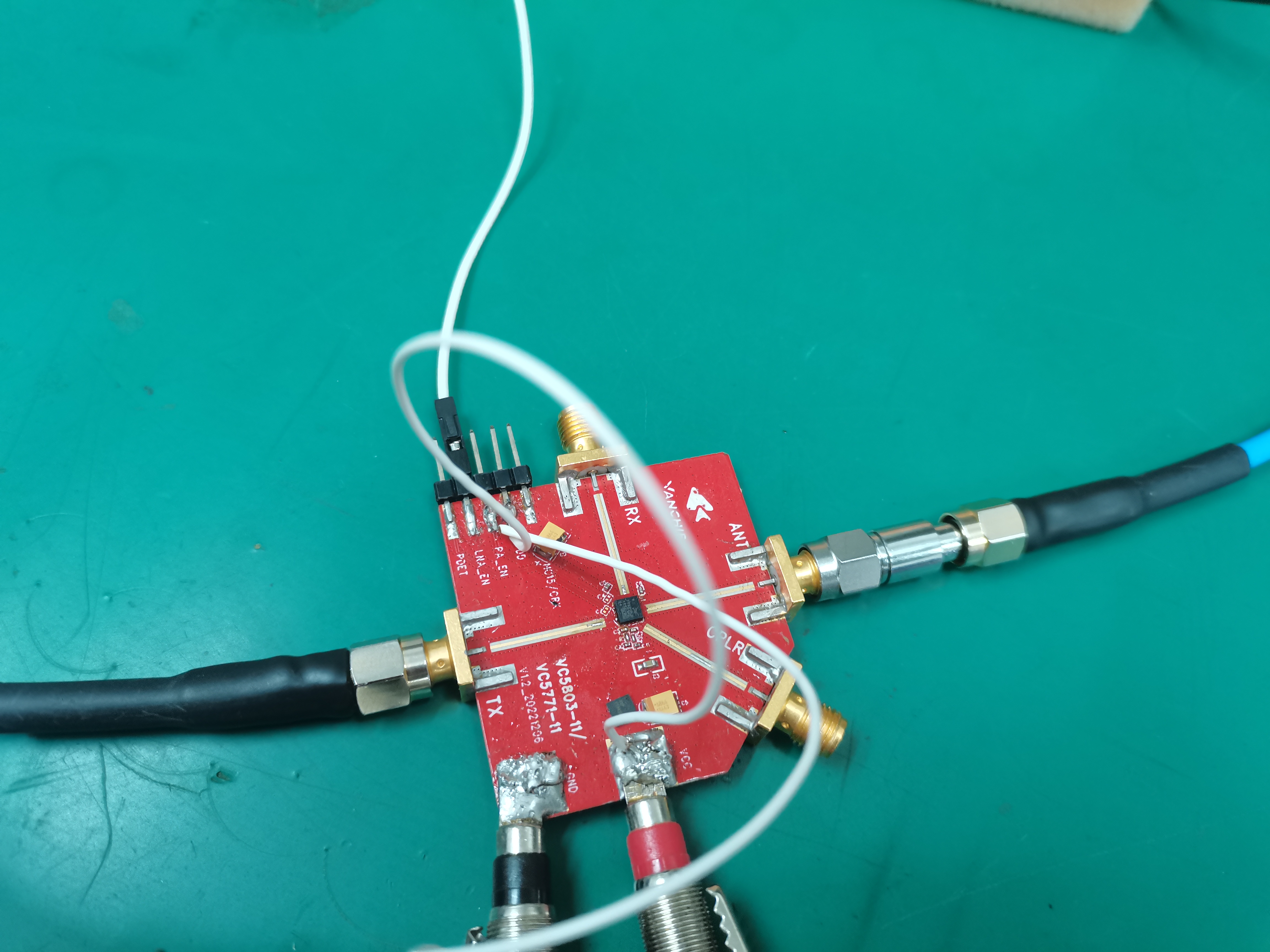

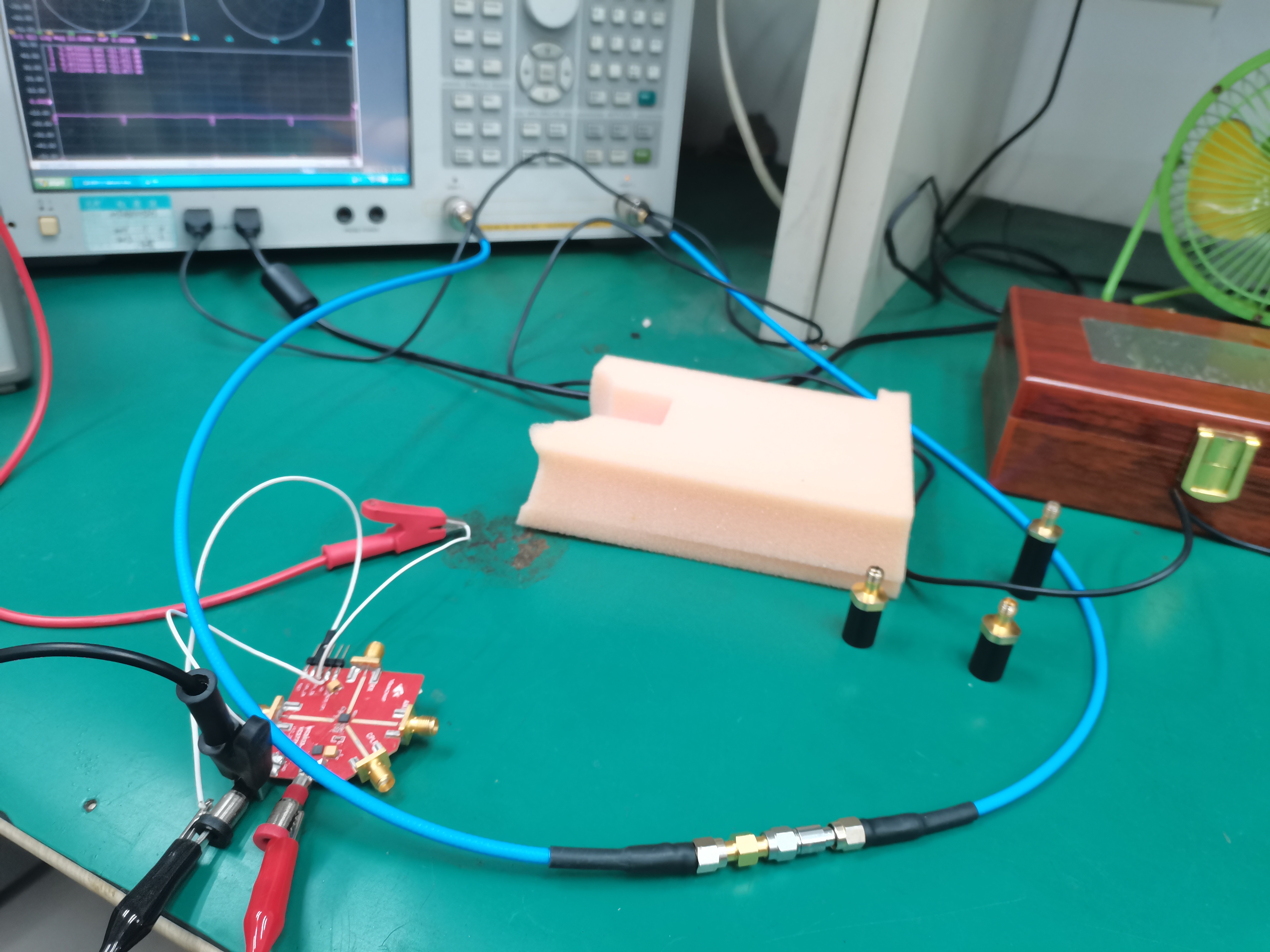

5. 端口1接到TX，端口2接到ANT，模块接上电源，FEM工作，使能TX，测试TX的增益；

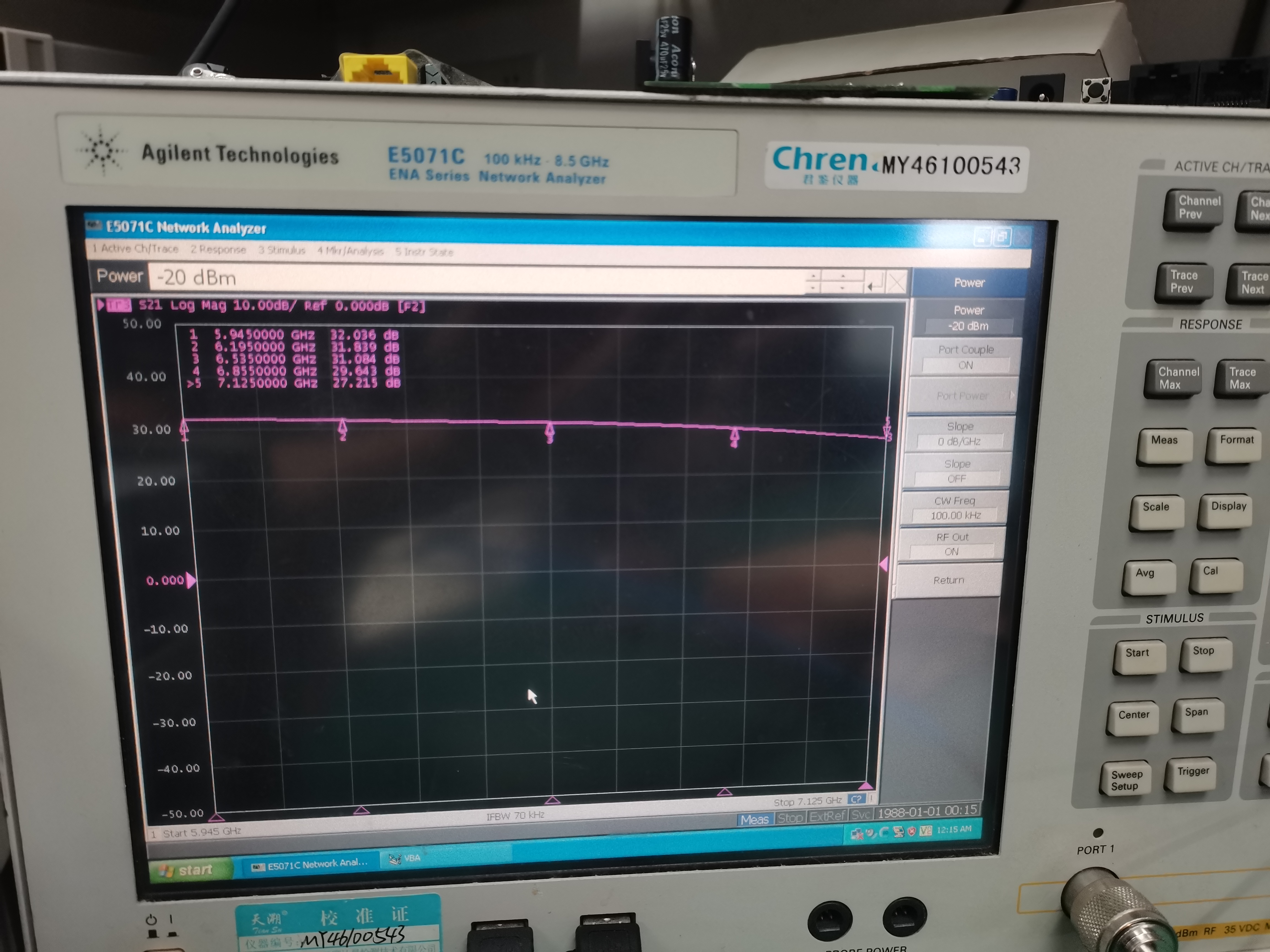

测试多个偏点的增益是否和规格书上面标准的一样；

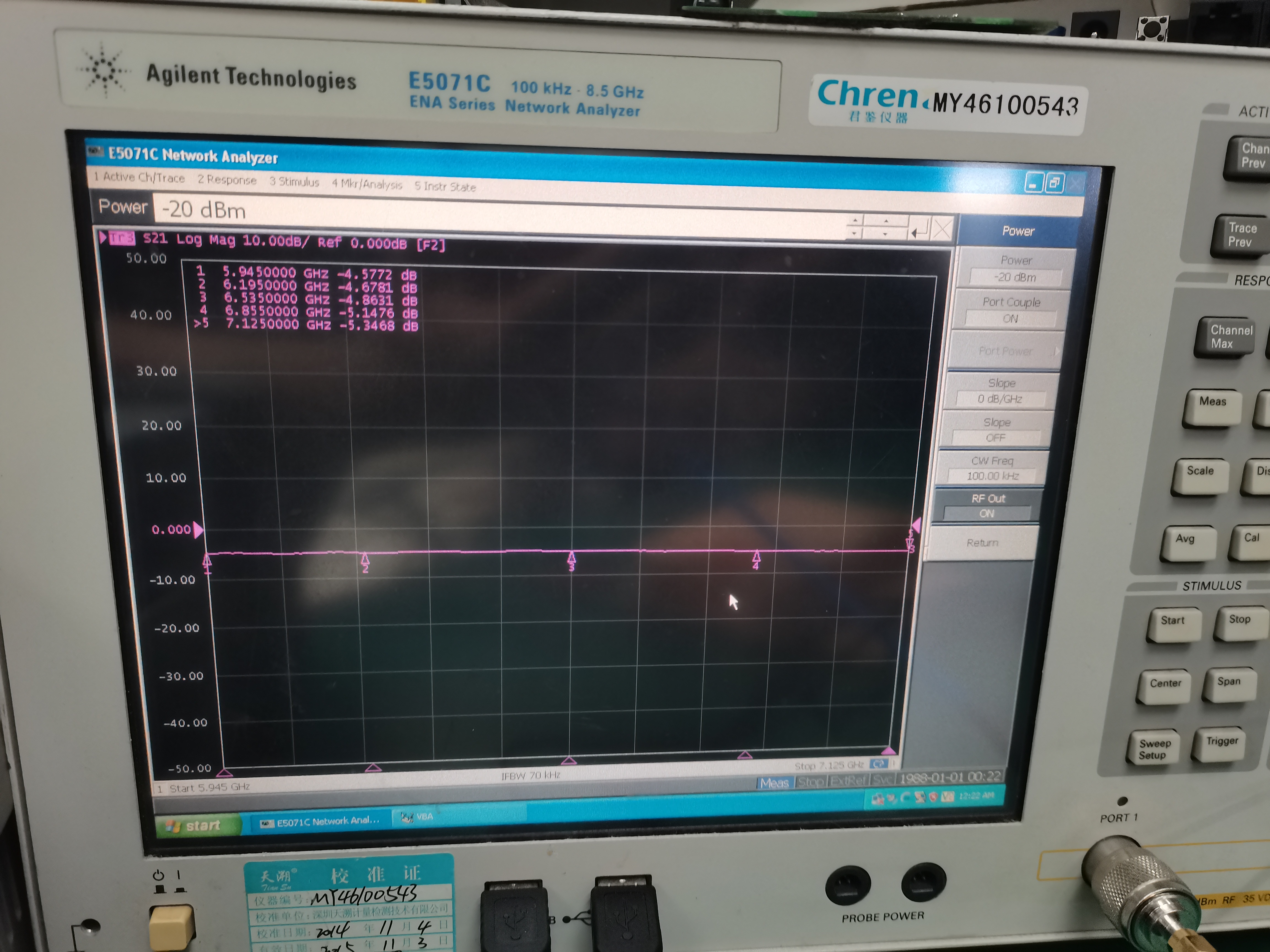

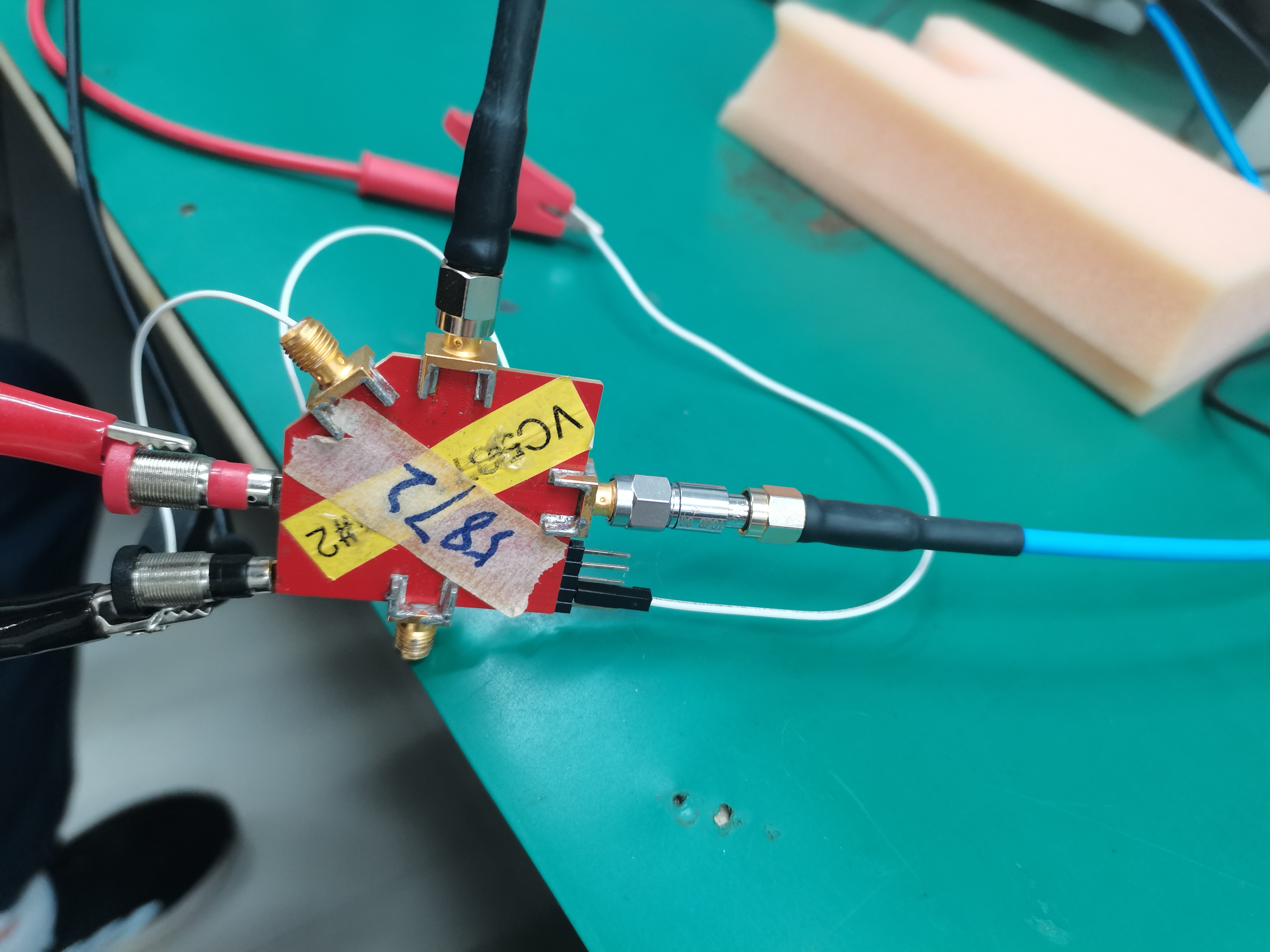

6. 测试RX的增益，端口1接到ANT，端口2接到RX，使能RX;

7. 测试LNA的增益，应为LNA模式也是RX模式的一种，所以端口1接到ANT，端口2接到RX，使能LNA即可；

Q1：这个方法能测试其他频段的增益吗？

A1: 不管是2.4G/5G/6G的FEM，步骤都一样，就是前面校准的时候，测试频点和频段需要改动；

Q2: 上电后，网分测试不到数据？

A2: 需要检测模块的通电，fem的使能是否都接对了;

Q3: 测试出来的结果和规格书有差距怎么办？

A3: 也有可能是板子和板子之间有差距，或者上面的电容不太一样，一般在0.5dbm-1dbm之间都是正常;

Q4: RX的测试端口为啥和TX不一样？

A4: 应为1端口一直都是作为发射端，2端口作为接收端，所以测试RX刚好和TX反过来，需要调换一下；

Q5: 校准时候不加衰减器可以吗？

A5: 可以不加，但是为了防止操作和设置不当，输出功率过大，容易损坏设备，一般都加上；
