1.认识MEMS MIC麦克风？

无论是你的蓝牙扬声器、智能手机，还是家中具有语音命令功能的电器，这些现代化的音频产品内部，几乎都藏着一个默默工作的关键零件。如果你的设备是几年前设计的，它内部可能装着一颗「驻极体电容麦克风（ECM）」; 但如果是近几年的新产品，那么几乎可以肯定，它使用的就是我们今天的主角——MEMS 麦克风。

MEMS （Micro-Electro-Mechanical Systems）麦克风，中文称为「微机电系统麦克风」，是半导体技术发展下的革命性产物。它以微小的体积、优异的性能和与现代化生产流程的绝佳兼容性，迅速取代了传统麦克风的地位。别担心，本文将会用最简单的方式，带你一步步拆解这个微小却强大的零件，让你了解它究竟是什么、如何运作，以及为何它在今日的消费性电子产品中如此重要。

现在，让我们一起揭开MEMS麦克风的神秘面纱，看看它的内部到底藏了什么。

2.MEMS MIC 麦克风的核心：内部结构解析

一个完整的MEMS麦克风，可以看作是一个高度整合的微型模块。它的内部主要由两个核心部件组成，两者被精密地封装在一起：

麦克风组件（Microphone Element） 这个微小的结构是真正负责「传感」声音的部件。最常见的设计是「电容式」拓扑，利用声波改变电容来侦测声音; 而新一代的技术也开始采用「压电」组件，透过声波挤压材料产生电讯号。
ASIC （特定应用集成电路） 这是一块与麦克风元件搭配使用的电子芯片，扮演着大脑的角色。其主要功能是作为「前置放大器」，将麦克风元件感测到的微弱讯号放大。对于数字输出的MEMS麦克风，ASIC还会整合「模数转换器（ADC）」，直接将模拟的声音讯号转换成数码讯号。

这两个部件会被一同封装在一个微小的「表面黏着封装（Surface-Mount Package）」中，使其能够像其他电子芯片一样，被自动化设备快速地安装到电路板上。

了解了内部结构后，下一个关键问题是：它与我们过去常用的传统麦克风有何不同？

3.新旧对决：MEMS 与传统 ECM 麦克风的关键差异

MEMS 麦克风的崛起并非偶然，它在几个关键特性上，相较于传统的驻极管电容麦克风（ECM），展现出显著的优势。下表为你整理了最重要的差异：

特性	MEMS 麦克风	传统 ECM 麦克风
尺寸与外型	微型化的 SMT 模組(範例: 3.50 mm × 2.65 mm × 0.98 mm)	较大的电子管外形（直径约 4 mm 至 8 mm）
制造与组装	可使用表面贴装技术（SMT）流焊，与其他芯片一同自动化安装	需手动或半自动插件焊接，流程较慢且成本较高，难以整合进现代化高速产线
输出信号	提供模拟与数字两种选项，数字输出具备更强的抗干扰能力	主要为模拟输出，在复杂的电子环境中容易受到干扰
功耗	所需的功率要少一些，更适合电池供电的移动设备	相对较高，对高度依赖电池续航力的现代移动设备是一大挑战

总结来说，这就意味着，当你在设计一款轻薄的产品时，MEMS 麦克风在尺寸和与现代制造流程的整合性方面，具有压倒性的优势。正是这些显著的差异，解释了为什么MEMS麦克风能在今日的消费性电子产品中占据主导地位。

4.0 MEMS 麦克风为何可以应用于现代电子产品？

综合来看，MEMS 麦克风之所以能在消费性产品市场中迅速普及并占据主导地位，主要归功于以下四大核心原因：

1. 极致小型化 其微型的 SMT 封装，完美满足了智能手机、无线耳机、穿戴设备等产品对内部空间的严苛要求，让产品设计更具弹性。

2. 与现代工艺完美整合 由于其 SMT 特性，制造商可以将 MEMS 麦克风无缝融入高度自动化的电路板组装流程中，与处理器、内存等其他电子元件一同进行流焊，大幅提升生产效率并降低制造成本。

3. 卓越的抗干扰能力 特别是「数字 MEMS 麦克风」，它能直接输出数字讯号，有效抵抗来自手机讯号、Wi-Fi 等来源的电磁干扰（EMI/RF）。这就好比在吵杂的环境中，数字信号是清晰的「打字消息」，几乎不会出错; 而模拟讯号则像是「轻声耳语」，很容易被周遭的噪音干扰而听不清楚。这在充满无线信号的设备中至关重要，不仅确保了音频质量，更有助于缩短产品上市时间。

4. 持续进步的音频性能 虽然早期的 MEMS 麦克风在音频性能上曾落后于传统 ECM，但在过去五年中，其技术已取得长足进步。如今，主流MEMS麦克风的性能（信噪比S/N常见可达60 dB以上）不仅追上、甚至超越了ECM，更能满足需要65 dB S/N或更高信噪比的主动降噪耳机等高品质音频应用的严苛需求。

透过以上的解析，相信你已经对MEMS麦克风有了全面的基本认识。

5.总结：给初学者的重点回顾

为了帮助你巩固今天所学的知识，以下是关于MEMS麦克风最重要的三个核心概念：

核心定义 MEMS 麦克风是一种先进的半导体装置，它在一个微小的封装中，结合了负责感测声音的「微型机械感测器」与负责处理信号的「ASIC 电子芯片」。
关键优势 相较于传统的 ECM 麦克风，它的主要优势在于：体积小、易于整合到自动化生产线，并提供抗干扰能力更强的数字输出选项。
市场地位 正是凭借这些优势，MEMS 麦克风已成为实现清晰通话、精准语音助理交互与沉浸式主动降噪体验的基石，深深融入你我每日使用的智能手机、真无线耳机、智能音箱与笔记本电脑之中。

MEMS 麦克风是一种用半导体工艺制造出来的微型麦克风，它就像一个「会听声音的芯片」，是现代所有智能手机、耳机、智能音箱等电子设备的「耳朵」。

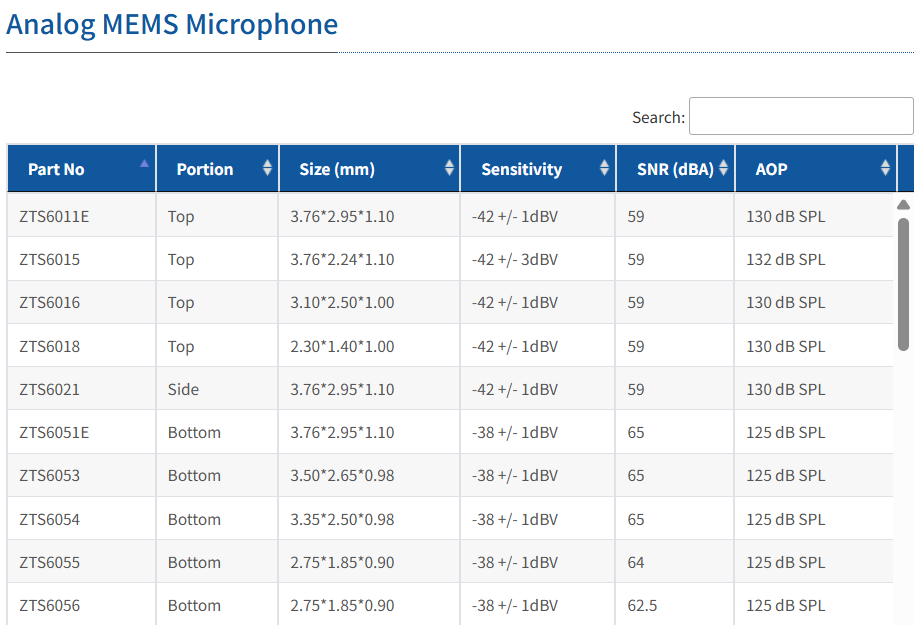

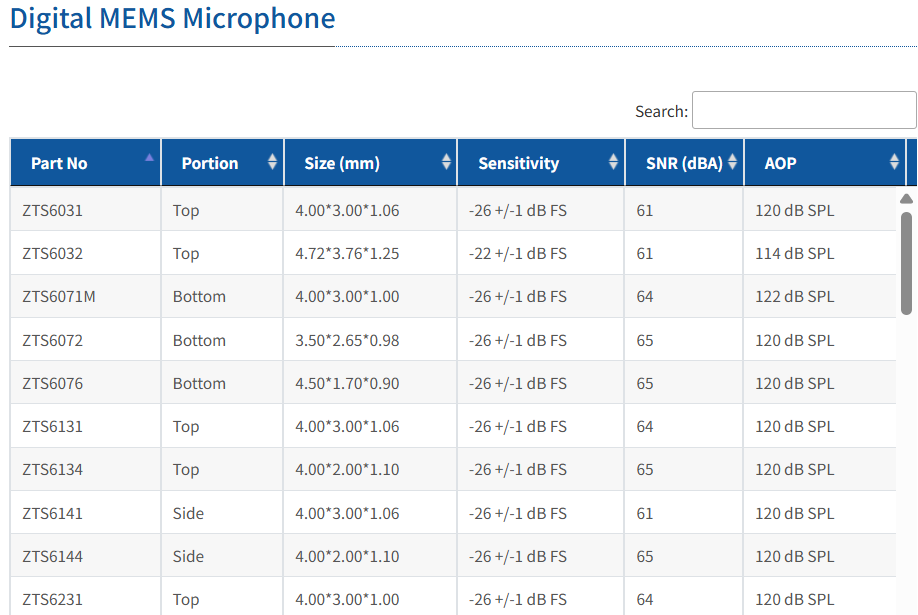

Zilltek 钰太科技提供全方位的 MEMS MIC选择.

Q/A 关于 MEMS 麦克风

第一题：基础概念

问：用最简单的一句话来说，什么是 MEMS 麦克风？
答： MEMS 麦克风是一个「会听声音的微型芯片」。它利用半导体技术制造，将感测声音的机械结构和处理信号的电子电路，整合在一个极小的封装内，是目前智能手机、耳机等电子产品的标准「耳朵」。

第二题：内部结构
问：一个完整的MEMS麦克风模组，内部主要由哪两个核心部件构成？它们分别负责什么功能？
答：

MEMS 感测元件（麦克风元件）： 这是它的「心脏」，负责感测声音。通常是一个微小的可动振膜，会因声波而振动，将声音的物理能量转换成电容变化。
ASIC（特定应用集成电路）： 这是它的「大脑」，负责处理信号。主要功能是将感测元件产生的微弱电讯号放大。如果是数字麦克风，ASIC 还会包含一个「模数转换器（ADC）」，直接输出数字讯号。

第三题：新旧差异
问：相较于传统的驻极管电容麦克风（ECM），MEMS 麦克风在「生产组装方式」上有何革命性的不同？这带来了什么好处？
答：

革命性不同： MEMS 麦克风采用 SMT（表面黏着技术） 封装，而传统 ECM 是「插件式」的。
带来的好处： SMT 封装使得MEMS 麦克风可以像其他芯片（如电阻、CPU）一样，被全自动化的贴片机快速、精准地安装到电路板上。这大幅提升了生产效率、降低了人力成本，并且非常适合现代电子产品大规模、高速的生产流程。

第四题：关键优势
问：为什么在充满无线信号（如手机、Wi-Fi）的现代电子设备中，数字输出的MEMS麦克风比模拟输出的传统ECM表现更好？
答：关键在于抗干扰能力。数字MEMS麦克风直接在内部将声音信号转换成数码讯号（0和1）再输出，这就像传送一段稳定的「打字消息」，不易受到外界电磁噪声的干扰。而模拟 ECM 输出的信号是连续变化的电压波形，就像一段「轻声耳语」，在传输过程中很容易被电磁波干扰而变质，影响音质。

第五题：应用总结
问：综合来看，MEMS 麦克风能成为现代消费性电子产品主流的三大关键优势是什么？
答：
