突破万级像素！基于 Microchip+ams OSRAM EVIYOS 的 10BASE-T1S 以太网视频流投影大灯方案

原创于 2025-10-10 08:00:00 发布 · 960 阅读

20 ·

CC 4.0 BY-SA版权

文章标签：

#大大通 #汽车 #汽车大灯 #智能照明 #方案 #编程

10Base-T1S视频流方案重新定义了智能车灯的通信架构：

➜ 实时性：毫秒级响应，动态投影无拖影；

➜ 精简性：去本地化存储，降本增效；

➜ 灵活性：内容云端/主机可编程，功能迭代零硬件改动；

➜ 鲁棒性：车载级以太网保障复杂环境可靠性。

该技术将推动车灯从“照明部件”向“智能交互终端”演进。

►场景应用图

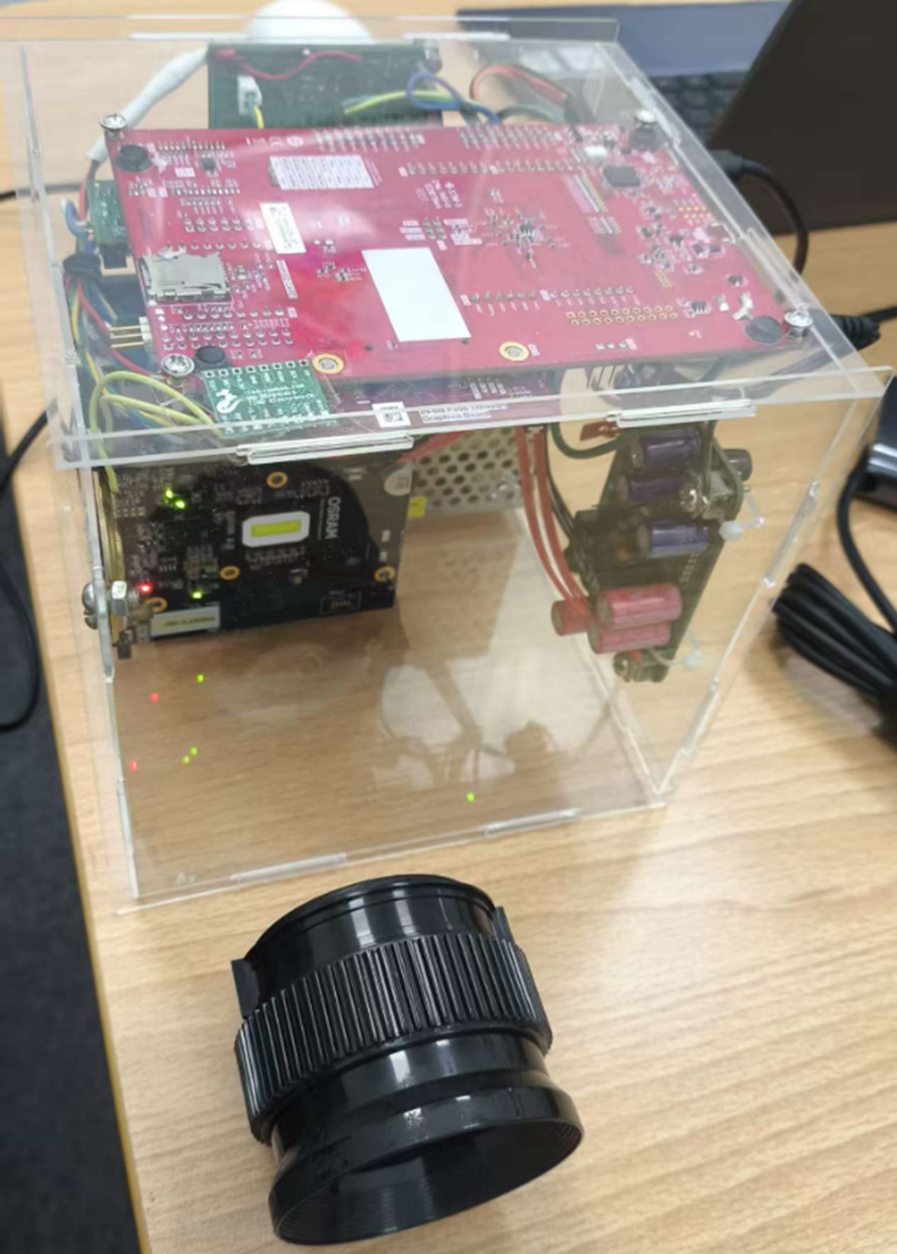

►展示板照片

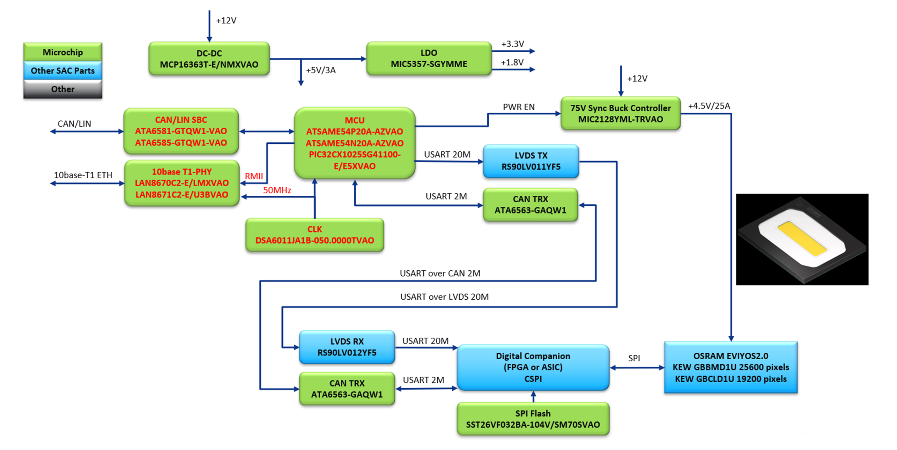

►方案方块图

►核心技术优势

使用10Base-T1S视频流方式实现投影大灯的核心优势在于其高实时性、低系统复杂度、强扩展性及成本优化：

💡 1. 实时视频流传输，响应速度优异
• 毫秒级低延迟通信：通过10Base-T1S车载以太网协议（10M带宽）传输视频流数据，结合RMII接口实现毫秒级响应，满足动态照明和交互投影的实时性要求。
• "即播即显"模式：将车灯视为以太网接口的显示屏，主机发送的视频流可直接投射，无需预处理或本地缓存，大幅降低动作延迟。

🔧 2. 系统架构简化，降低开发成本
• 省略本地存储与OTA模块：无需在车灯端存储图像或视频内容，也无需设计OTA升级功能，减少硬件成本（如Flash存储器）和软件维护复杂度。
• 标准化协议支持：采用通用网络视频流传输协议（如RTP/RTSP），兼容主流车载主机系统，缩短开发周期。

📊 3. 高带宽与灵活扩展能力
• 支持高分辨率内容：10M车载以太网带宽可承载25,600像素点阵（320×80）的实时视频流，满足复杂图像投影需求（如动态导航光毯、警示标志）。
• 多场景快速切换：内容更新仅需主机切换视频源，无需重新烧录车灯固件，便于适配新功能（如节日特效、广告投影）。

💰 4. 综合成本优势
• 硬件成本优化：省去本地存储、图像处理芯片，方案整体BOM成本降低约15%-20%。
• 维护成本低：故障排查集中于主机端，车灯端仅需保障通信链路稳定，维修复杂度显著下降。

️ 5. 可靠性与兼容性增强
• 抗干扰能力强：10Base-T1S专为车载环境设计，支持长距离线缆传输（≥25m）和EMC抗干扰特性，确保复杂电磁环境下视频流稳定。
• 多协议协同：兼容CAN-FD/LIN通信，可与车身传感器（摄像头、雷达）无缝联动，实现自适应照明（如依据路况自动切换投影内容）。

►方案规格

使用10BASE-T1S以太网传输视频流播放实时动画，支持摄像头、视频文件、电脑屏幕作为视频源。

特性：
• ATSAME54 32位ARM Cortex-M4F 高性能MCU运行FreeRTOS系统
• LAN8670 10base T1S PHY 以太网实时视频流传输实现灵活的动画显示
• 无需本地存储图像和视频，无需OTA
• 高速USART对EVIYOS进行配置和视频数据通讯
• 320x80=25600像素，30Hz刷新率
• MIC2128/MIC2132 高压大电流同步降压电源
• LED温度实时监测，TTS语音播报工作状态。

目标应用：
• 汽车投影大灯
• ADB动态照明
• ADAS人车互动
• 车窗投影
• AR-HUD
• 广告灯
• 户外广告。
