16V/6A 高效率！MPS EVQ8626-D-00A 降压变换器

MPQ8626是一款完全集成的高频同步降压转换器。该MPQ8626提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现高达 6A 的输出电流，并具有出色的负载和线路调节能力。MPQ8626可在宽输出电流负载范围内以高效率运行。

MPQ8626采用内部补偿恒定导通时间 （COT） 控制，可提供快速瞬态响应并简化环路稳定。通过MODE配置，工作频率可轻松设置为600kHz、1100kHz或2000kHz，无论输入和输出电压如何，MPQ8626频率都能保持恒定。

输出电压启动斜坡由内部2.2ms定时器控制，可以通过在TRK/REF上添加电容来增加该定时器。漏极开路电源良好 （PGOOD） 信号指示输出是否在其标称电压范围内。当输入电源无法为MPQ8626供电时，PGOOD被箝位在0.7V左右，并带有外部上拉电压。

具有完整的保护功能包括过流保护 （OCP）、过压保护 （OVP）、欠压保护 （UVP） 和过温保护 （OTP）。MPQ8626需要最少数量的现成标准外部元件，并采用QFN-14 （2mmx3mm）封装。

►场景应用图

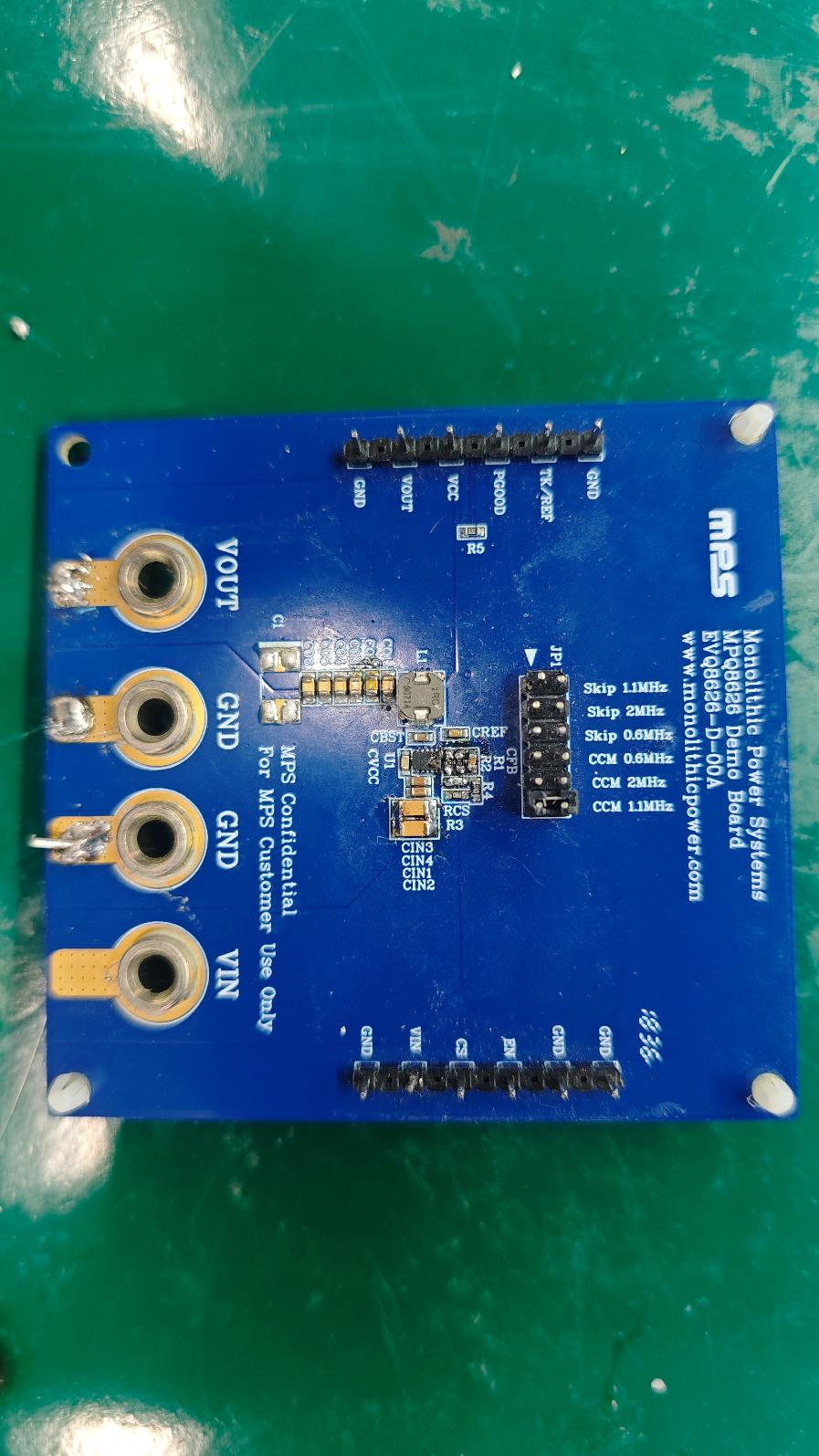

►展示板照片

►方案方块图

►核心技术优势

• 宽输入电压范围：

1) 2.85V至16V带外部3.3V VCC偏置

2) 4V至16V带内部偏置或者外部3.3V VCC偏置

• 6A 输出电流

• 具有可编程精确的电流限制

• 低RDS（ON）集成功率MOSFET

• 自适应恒定导通时间 （COT），用于超快瞬态响应

• 零 ESR 输出电容器稳定

• 0.5%基准电压（0°C至70°C结温范围）

• -40°C至125°C结温范围内为1%基准电压

• 可选强制 CCM 或Pulse-Skip

• 输出电压跟踪

• 输出电压放电

• PGOOD 有源钳位在电源故障期间处于低电平

• 可编程软启动时间为2.2ms及以上

• 预偏置启动

• 输出范围为 0.6V 至 0.9 x VIN，最高可达 6V

• 采用QFN-14 （2mmx3mm）封装

►方案规格

高效率的可调节电压和频率以及电流限制的16V/6A同步降压变换器

本篇作者-友尚集团-Xavi
