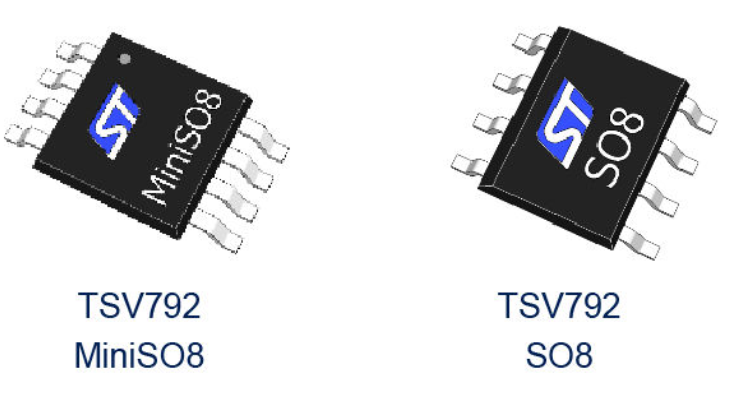

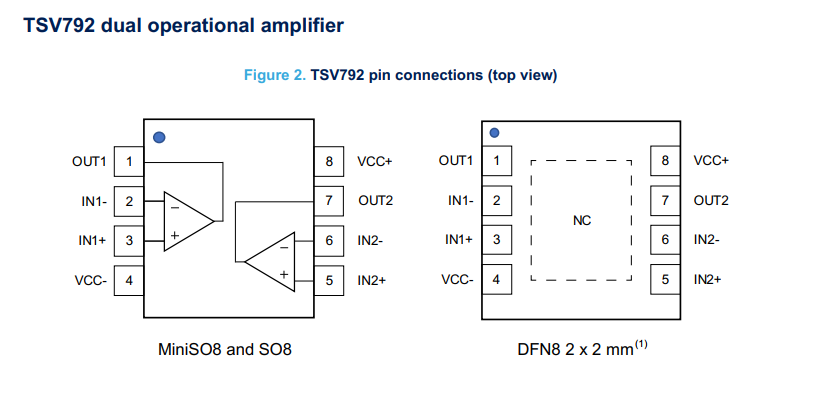

TSV792IST 是意法半导体（STMicroelectronics）推出的一款 高带宽、低失调电压轨到轨运算放大器，采用 MiniSO-8 封装，适用于精密信号调理和高频应用。
下是其关键信息：
主要特性
增益带宽积（GBW）：50 MHz，单位增益稳定
输入失调电压：典型值 50 µV，最大值 200 µV
输入偏置电流：典型值 2 pA，适合高阻抗信号源
转换速率（Slew Rate）：30 V/µs，响应速度快
电源电压范围：2.2 V 至 5.5 V（单电源供电）
输入/输出：轨到轨设计，支持满幅信号处理
工作温度：-40°C 至 +125°C（支持汽车级版本）
典型应用
高频信号调理（如传感器接口、通信设备）
精密测量系统（低失调电压提升精度）
低噪声放大器（输入噪声密度 6.5 nV/√Hz @10kHz）
购买信息
淘宝渠道：价格约 12.80 元至 18.70 元（不同商家报价）

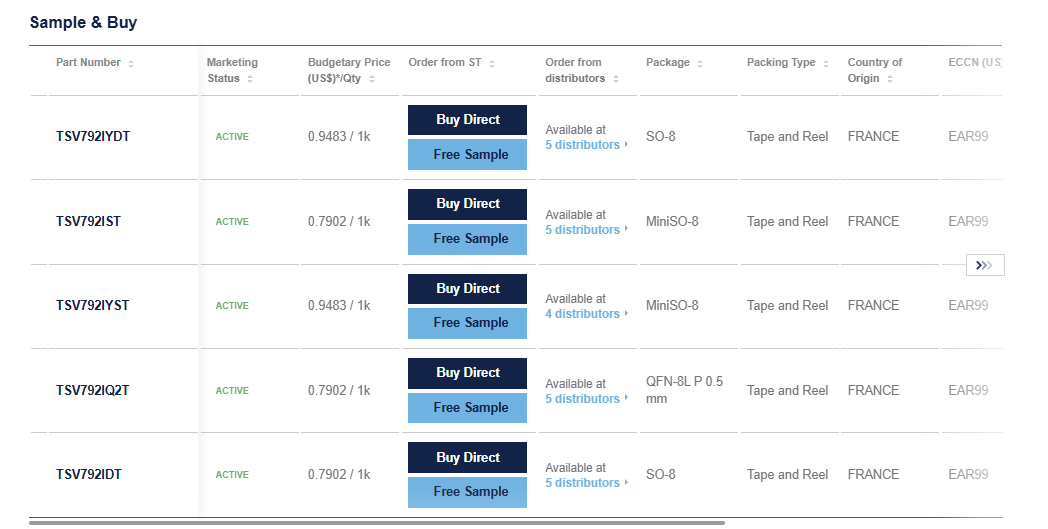

以下是官网报价，请参考：

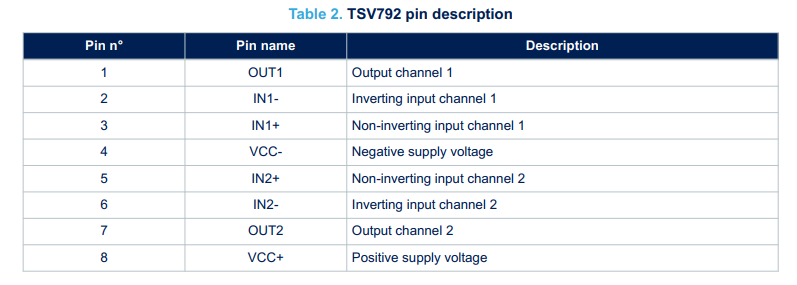

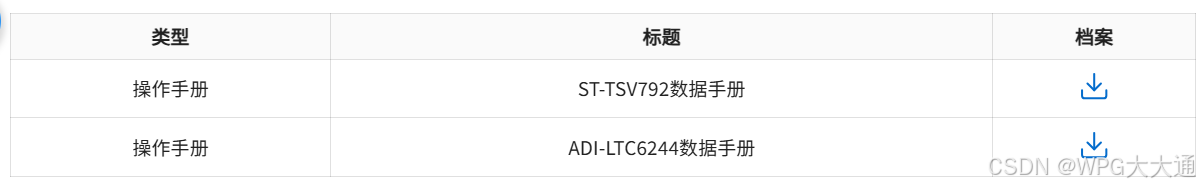

数据手册：TSV792IST 技术文档请参考ST官网或者附件。
如需批量采购请联系大大购，或者留言
LTC6244IMS8 是 Analog Devices（现属 Linear Technology） 推出的一款 双通道、50MHz 增益带宽积、低噪声 CMOS 轨到轨运算放大器，采用 MSOP-8 封装，适用于精密信号调理和高动态范围应用。以下是其关键信息：
主要特性
增益带宽积（GBW）：50 MHz，单位增益稳定
输入失调电压：100 µV（最大值），低失调漂移（2.5 µV/°C）
输入偏置电流：1 pA（25°C 典型值），适合高阻抗信号源
转换速率：40 V/µs，响应速度快
电源电压范围：2.8 V 至 6 V（单电源）或 ±5.25 V（双电源）
输入/输出：轨到轨（R2R），支持宽动态范围信号处理
噪声性能：0.1 Hz 至 10 Hz 噪声 1.5 µV p-p，8 nV/√Hz 宽带噪声
封装与订购信息

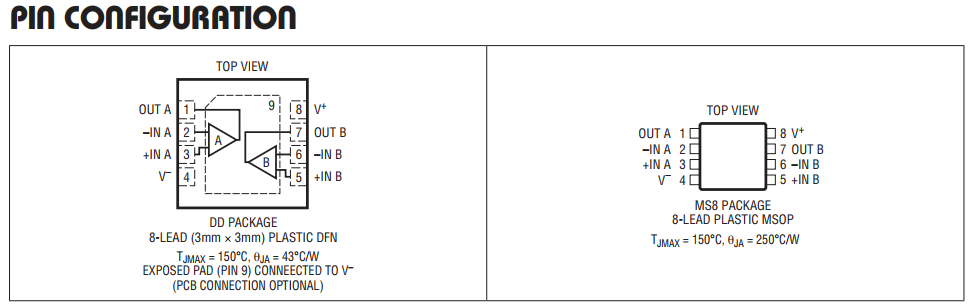

封装：MSOP-8（LTC6244IMS8#TRPBF 为编带装）
替代型号：
LTC6244CMS8#PBF（MSOP-8，工业级）
LTC6244HMS8#PBF（高电压版本，±5.25 V）
价格参考：DigiKey 显示单价约 $1.15（编带装）
典型应用

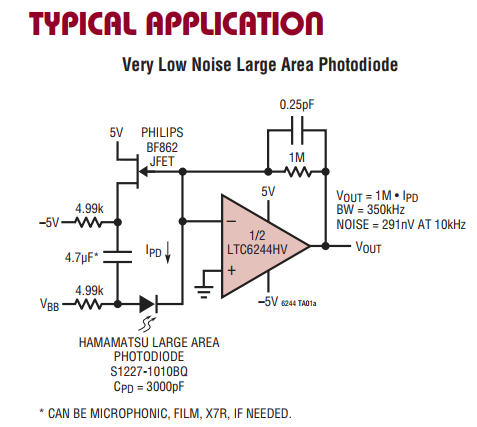

精密传感器接口（如光电二极管放大器）
高速数据采集系统（低噪声、高带宽）
多极滤波器（单位增益稳定）
数据手册与购买
数据手册：LTC6244 官方文档请参考官网或者附件
如需进一步技术细节或替代方案，建议参考官方数据手册或授权分销商。

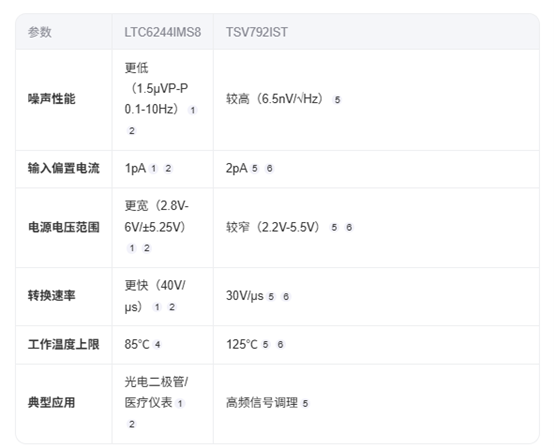

基于搜索结果中两款运算放大器芯片的关键参数对比，TSV792IST不能完全取代LTC6244IMS8，主要差异如下：
🔍 核心参数差异
增益带宽积 (GBP)
LTC6244：50MHz
TSV792IST：未直接提及（需查证具体规格书），但同系列TSV79x通常为50-100MHz级，可能接近。
输入偏置电流
LTC6244：极低（1pA），适合高阻抗传感器（如光电二极管）
TSV792IST：典型CMOS工艺，输入偏置电流通常在pA至nA级，可能不匹配高精度场景^[技术常识]^
噪声性能
LTC6244：电压噪声密度 8nV/√Hz，电流噪声 0.00056pA/√Hz，适用于低噪声放大
TSV792IST：未明确数据，但CMOS运放噪声通常高于JFET/精密双极性设计。
输入/输出范围
LTC6244：支持轨到轨输出，输入电压范围2.8V–6V（±2.5V–±5.25V）
TSV792IST：需确认是否支持同等宽范围输入及轨到轨输出。
静态电流
LTC6244：6.25mA（双通道）
TSV792IST：典型值<1mA/通道（同系列参考），功耗更低
⚠️ 关键替代壁垒
高阻抗应用：LTC6244的1pA输入偏置电流对光电检测等场景至关重要，TSV792IST可能引入显著误差。
低噪声需求：若用于医疗仪器或精密信号处理，LTC6244的超低噪声（0.1–10Hz噪声仅1.5µVp-p）难以被替代。
电源适应性：LTC6244支持±5V双电源，而TSV792IST设计可能限于单电源。
✅ 可替代场景
若应用满足以下条件，可尝试替代：
信号源阻抗较低（如通用放大电路）；
无苛刻噪声要求；
工作电压匹配（如单电源3V–5V系统）。
📌 结论
不建议直接替换：在光电检测、高精度采集等场景，LTC6244的超低输入偏置电流与噪声是TSV792IST无法满足的核心优势。
可行替代场景：仅限通用低频放大、低功耗设备（如电池供电传感器），且需验证参数匹配性。
建议行动：
核对TSV792IST数据手册的输入偏置电流、噪声谱密度、电源范围；
在目标电路中实测关键指标（如温漂、瞬态响应）。
💎 注：工业与医疗设计需优先保障信号链精度，参数差异可能导致系统性能降级。
