开发板测评系列六 | NXP S32K312 系列核心板试用 +使用MCAL包搭建最小系统Demo

概述

本次将使用MCAL(微控制器抽象层)包， 搭建一个S32K312一个最小系统，也是NXP提供的一个Real- Time Drivers，是根据Autosar MCAL 规范开发的一个软件包，可以理解为更加标准化、底层封装更加完善、提供更高水平的接口，用EB软件配置(生成更高水平的软件接口)，而S32DS软件配置生成的就是低水平驱动。

硬件环境

 ●开发板：Knight S32K312开发板(由大大通提供）
 ●12 V 电源 适配器，电流2.5V

 ●Jlink 调试器、JTAG 转接板

软件环境

●软件：S32 Design Studio for S32 Platform 3.5(提供编译环境）
● tresos Studio 29.0（与S32 DS一样用来配置底层驱动配置）

软件安装

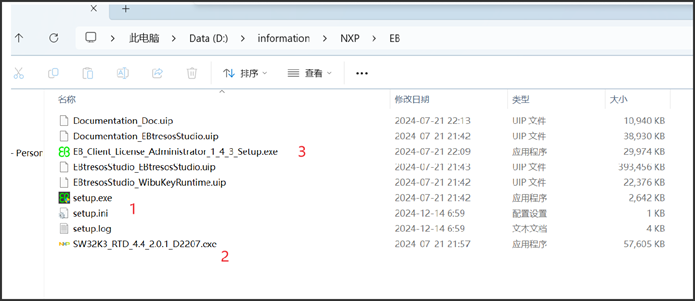

1.这个setup.exe 是我们EB配置工具首先安装，用来配置生成代码，通S32DS配置工具一样、安装时同样需要激活码。

如图

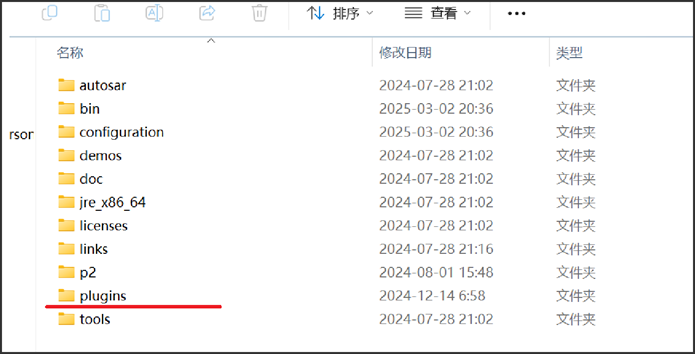

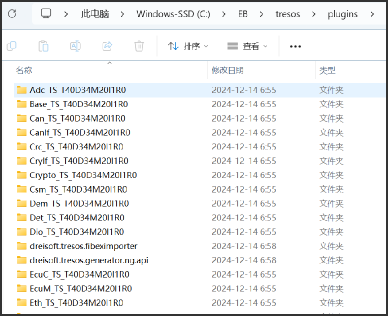

2.安装插件包，安装后就是一个一个的模块，安装后这些模块都需要Copy到EB安装目录下的plugins文件夹下

最后安装3 EB Client License Administrator 1.4.3.exe用来激活EB软件

在1输入激活码，点击2即可在线激活EB软件(需要联网）

详细安装教程可参考如下优快云：【S32K3环境搭建】-0.1-安装S32 Design Studio for S32 Platfor m 3.5_s32k安装教程-优快云博客

工程目录介绍、导入、编译、下载

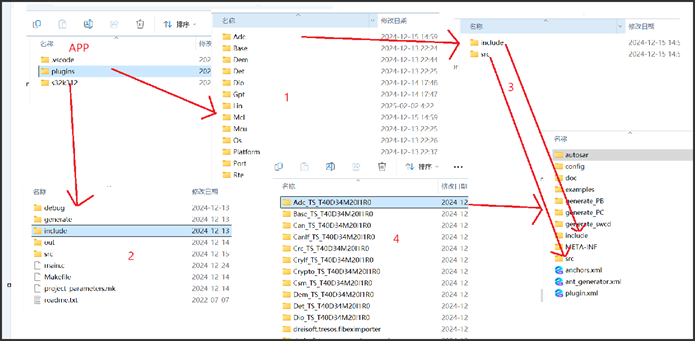

首先新建一个APP目录，如图APP

plugins：存放静态代码、分别弄成单独的模块，如ADC包含include(包含模块头文件)和src(模块.C文件）

S32K312：generate EB生成的动态代码，out 、debug是编译输出的一些中间文件、Makefile是编译脚本、project_parameters.mk 是传入个Makefile配置文件

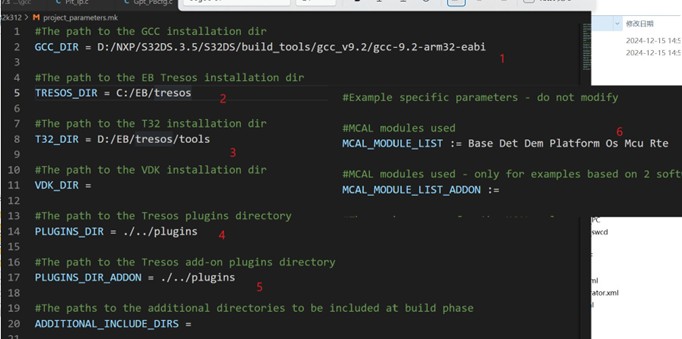

Makefile修改、代码生成、编译

1. GCC路径，在S32DS下能找到
2. EB软件安装路径
3. 不要管，其它调试器调试器，我们用S32DS即可
4. plugins位置
5. 其他额外的，自己编写的添加在这里
6. 模块名字
7. 同5一样

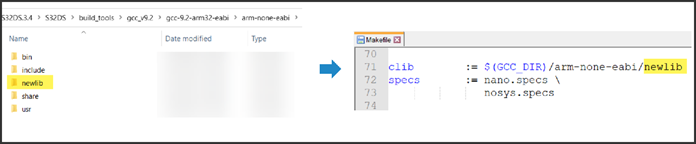

在使用GCC工具链构建之前，请仔细检查示例项目的make文件中指定的标准C库的文件夹名称是否与已安装的工具链对应

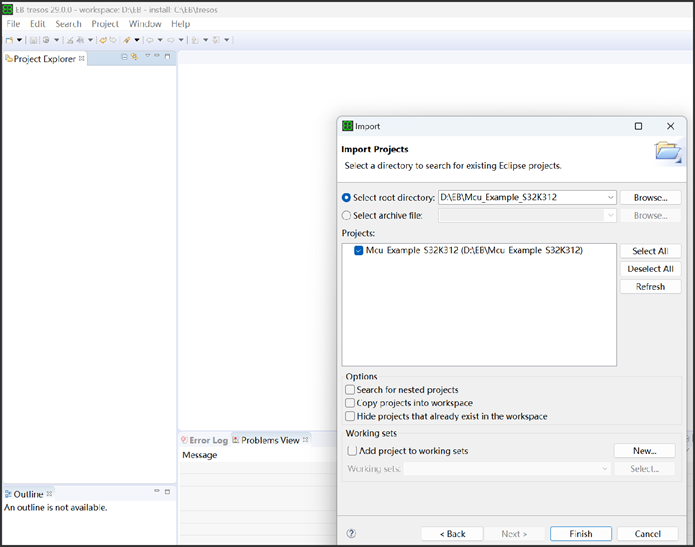

随便导入一个工程

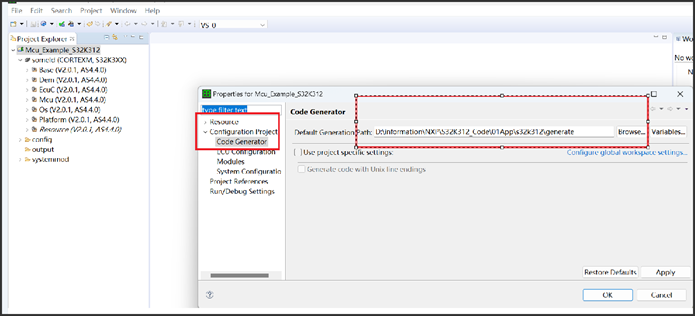

选择代码生成路径

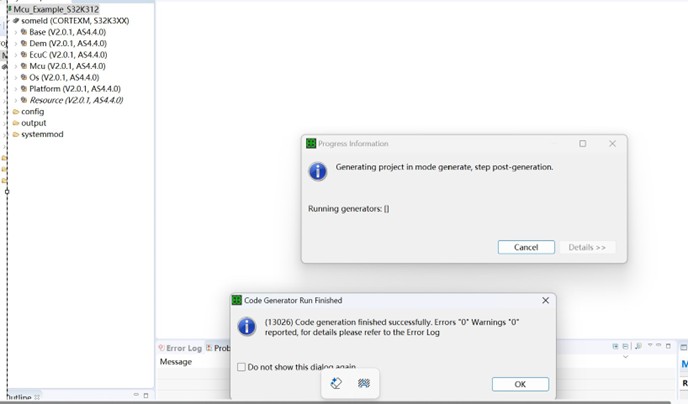

代码生成

编译

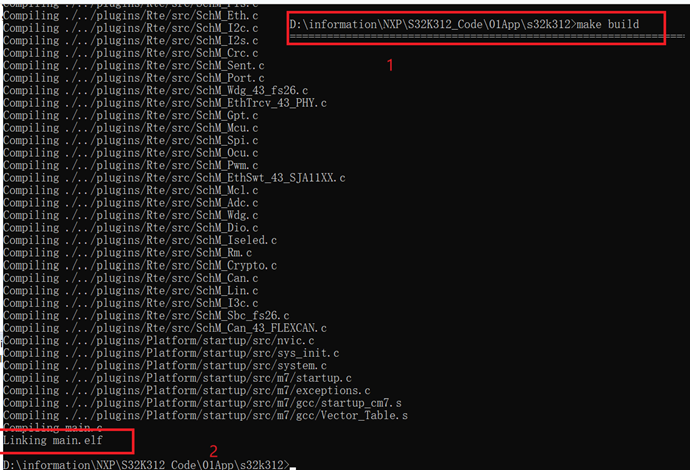

打开命令行 输入make build

Out 文件下产生如下文件

下载

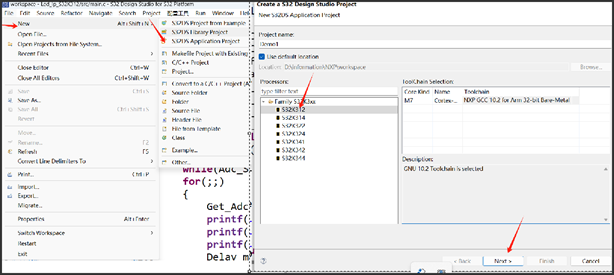

打开S32DS，创建新项目（File -> New -> S32DS应用项目），选择相应的目标单片机

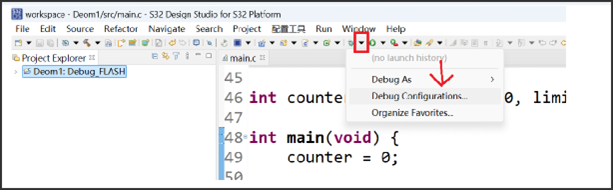

打开调试配置，选择“Debug_FLASH”配置，并将“C/C++应用程序”路径更改为指向为APP示例项目生成的可执行文件，最后点击“调试”。

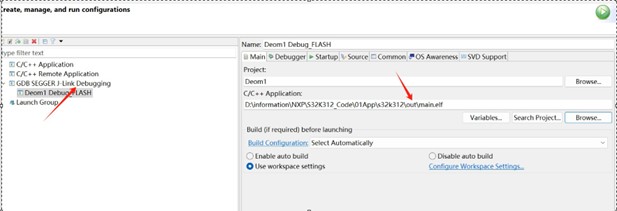

双击GDB_SEGGER J-Link Debugging ,选择main.elf

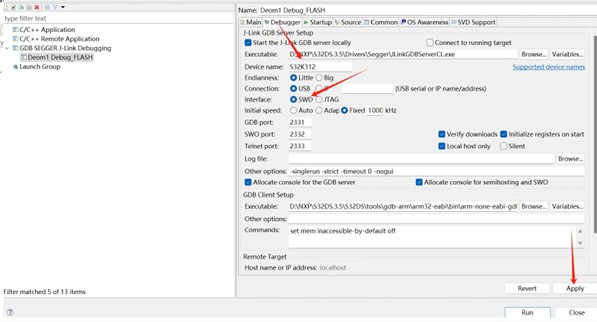

检查Debugger，点击Apply，即可下载程序到板子

文章来自“S32K312 开发板评测活动”测评者：杨成
