ameba芯片MPTool工具简单介绍

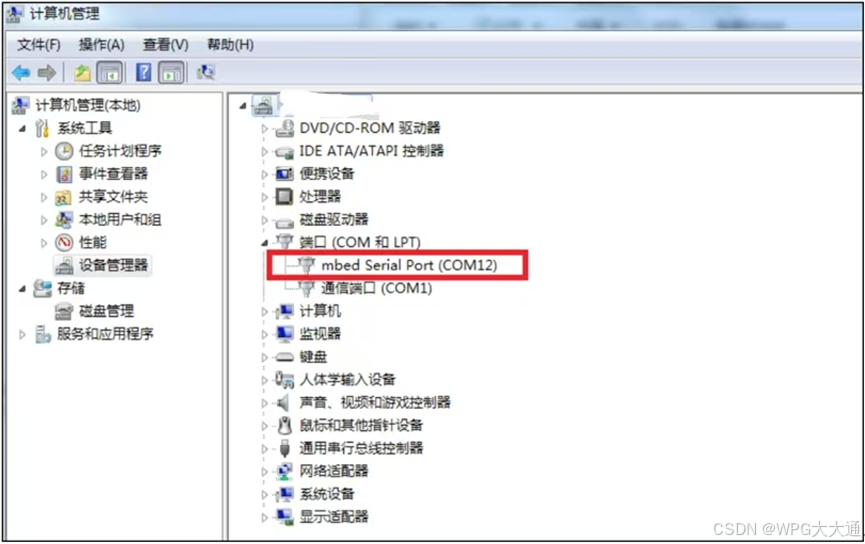

打开“UI_mptool.exe”。首先，必须设置COM号（因PC而异，可以通过下图检查值）并“初始化”DUT，然后可以操作四个子接口：Main、PSD、Efuse、Reg

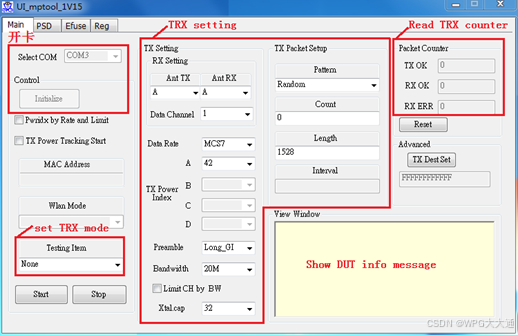

Main：“Testing team”显示了基本的射频测试项目，如“Packet TX”、“Packet RX”、“Continuous TX”、“Single Tone TX”等。

当确认“Testing Item”时，主界面的右侧会显示默认选项，请在单击“Start”按钮之前检查或修改这些设置。任何不正确的操作都会显示在“View Window”上。

每个测试项目的详细步骤如下所示。

1，TX：Packet TX/ Continuous TX/ Single Tone TX/ Carrier suppression TX；

“Packet TX”用于检查RF Tx性能，如功率、EVM、频率偏移等；

“Continuous TX”用于FCC/CE/CMCC/CTA认证或测试最大功耗；

“Single Tone TX”用于测试频率偏移，

“Carrier suppression TX”用于802.11b。

测试步骤：

A,选择“Testing Item”；在右侧选择“Data Rate”、“Data Channel”、“TX Power Index”、“Preamble”、“Bandwidth”和“Xtal.Cap”；

如果需要，选择“Pwridx by Rate and Limit”和“Tx Power Tracking Start”；

B,单击“Start”并检查WIFI仪器的性能。

PS：可以在“TX Power Index”设置目标输出功率。

2，RX：Packet RX（All）/Packet RX（Filtered）

“Packet RX”用于测试RF灵敏度或最大输入电平，请在屏蔽环境下进行这些测试。

测试步骤：

A,选择“Testing ITem”；点击“开始”，使用WIFI仪器向DUT发送数据包（通常为1000个数据包）；

B,“Packet Counter-RX OK/RX ERR”将显示结果，在下一次测试前一定要点“Reset”将Packet Counter清零。

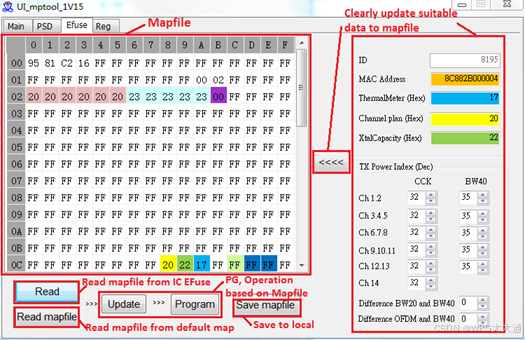

Efuse：如下图Efuse截图；

测试步骤：

1，用“Read”或“Read mapfile”，导入map文件；

2，将测试的的WIFI相关性能参数值（TX Power Iddex）填入右侧，按照模式，带宽，信道一一填入；

3，点击箭头，将参数导入map，再依次点击Update和Program写入Efuse；

4，请再次关闭电源并打开DUT，并重新启动UI_mptool以“读取”Efuse以进行确认。

PS：请不要多次重复“Update”和“Program”动作，因为IC Efuse用于PG的空间有限。
