S32K312 - 开发环境搭建及RGB灯驱动

原创 于 2025-05-15 09:25:28 发布 · 1.1k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享 #笔记 #核心板 #开发板 #大大通

如图所示:

相关产品介绍

NXPS32 K31X系列简介:NXP S32K31x 系列简介 - 大大通(简体站)

搭建开发环境

软件安装à参考博文：

【S32K 进阶之旅】S32K3 RTD MCAL 开发环境搭建（详细教程） - 大大通(简体站)

【S32K 进阶之旅】S32K3 RTD LLD 从零开始创建工程及烧录 - 大大通(简体站)

Getting Started with the S32K312EVB-Q172 Evaluation Board for General Purpose

注意事项:

软件下载及安装过程中需要登录NXP网站.如果没有账号,需要先行注册.

如果电脑接有多块显示器,请只打开一个显示器.

软件安装列表

安装步骤:

1.首先下载文件: S32 Design Studio IDEàS32DS_3.6.0_win32.x86_64.exe



打开网页后,根据芯片型号S32K312可知需要下载”S32 Design Studio for S32 Platform

截至目前(2025-01-19),软件最新版为3.6版本.故下载此版本软件.

Tips:此版本所需安装包数量较少,安装较容易.


本人笔记本电脑为windows系统,故下载的windows安装包;linux操作系统同理.


此处放置下载页面链接: 登录恩智浦官网 | 恩智浦半导体

接下来就是软件安装了,双击运行即可.


本人C盘空间有限,故安装在D盘.


安装过程中需要输入软件licence


安装完成后打开软件,点击HelpàS32DS Extensions and Updates

       观察到S32K3xx development package已经是安装状态了,我们只需要安装SW32K3_S32M27x_RTD_R21-11_5.0.0_D2410即可.

打开页面选择S32K3_S32M27x Real-Time Drivers ASR R21-11 Version 5.0.0


下载SW32K3_S32M27x_RTD_R21-11_5.0.0_D2410_DesignStudio_updatesite.zip




按下图所示加载软件包



勾选相应软件包并进行安装






安装好之后可通过HelpàInstallation Details查看安装情况.



可以看到主要工具链已安装完毕,下面就可以创建工程并点亮LED了.



关于如何构建工程,可参考下方链接

Getting Started with S32K3 using S32DS at the hello world project Training Presentation



关于jlink配置,可参考下方链接

S32DS FreeRTOS 環境配置和 J-LINK 調試配置

1.新建工程(芯片选择S32K312)


2.查看原理图中RGB灯相关说明

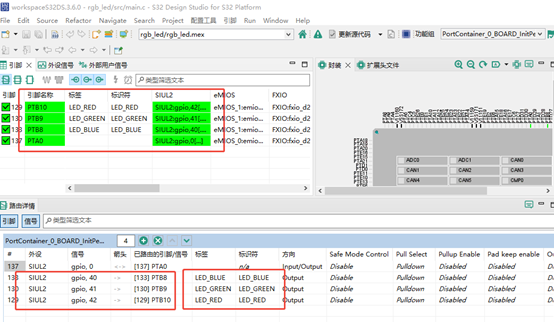

3.配置RGB引脚为输出状态

 指导说明



本人配置




4.添加Siul2_Dio Component


5.更新源代码


6.修改main.c文件


7.编译固件


添加断点,观察效果.


灭灯效果


亮灯效果



至此,第一期内容结束.

此文章来自“S32K312 开发板评测活动”    测评者：龚鹤雄

欢迎在视频下方留言评论，我们会及时回复您的问题。

如有更多需求，欢迎联系大联大世平集团 ATU 部门：atu.sh@wpi-group.com   作者：WPIg
