电动出行与智能制造首选！基于英飞凌 TLE995x 电机控制器方案

作为新一代的英飞凌Motor Controller产品，TLE9954拥有更高的ASIL-B的安全等级，功能更加精简。

TLE9954的开发板具有LIN通信，电源防反及滤波电路，逆变电路及电流检测组成，逆变部分由6个英飞凌最新的7代产品IAUCN04S7N030 MOS组成，耐压40V。

• 正常工作电压5.5V~29V。
• 最大输出功率200W。
• 内部集成LIN。
• 集成1路增益可选差分运算放大器，12位ADC，温度传感器，过流保护比较器，可实现单电阻电流采样。
• 具有安全关断路径的故障安全机制和错误处理（符合ISO26262，满足ASIL-B安全要求）
• 集成电流型预驱模块，两级Charge Pump电容和旁路电容，可输出100%占空比，可以软件控制MOS开关时间。
• 集成VDDSNS LDO电路可为外部传感器供电。

典型应用：

• 车载水泵/油泵
• 车载天窗
• 车载鼓风机

►场景应用图

►展示板照片

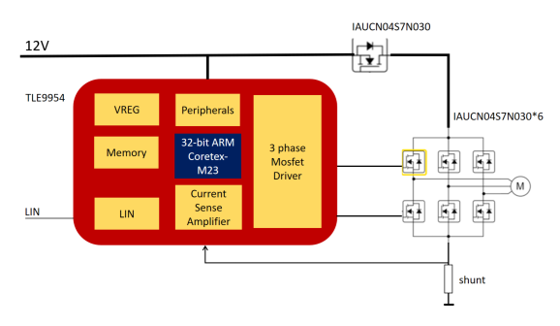

►方案方块图

►核心技术优势

1. 32-bit Arm Coretex-M23核，40Mhz主频，32个中断。

2. Flash最大可达72KB，带EEPROM仿真，RAM最大可达6KB。

3. 支持LIN通讯协议和具有安全传输关闭功能的LIN收发器。

4. 具有快速同步通信接口SSC。

5. 带电荷泵和PWM(CCU7)的三项桥式驱动器（BDRV）。

6. 带低测电流感应比较器CSA。

7. 快速12位ADC,最多测量16个输入。

8. 10个16-bit 定时器，1个24-bit定时器。

9. 5个GPIO和3个GPIs。

10. 安全等级可达ASIL-B。

11. 工作温度Tj：-40℃~175℃。

►方案规格

1. 5.5-29V宽电压工作范围，带滤波以及防反电路。

2. 单电阻采样，12位高速ADC。

3. 最大输出功率200W

4. 过压、欠压、短路、过流、过温保护。

5. 支持LIN通讯。
