基于 NOVATEK NT98538、539系列AI ISP IPCAM SoC平台主流应用解决方案

随着安全与永续意识提升，安控、消防、防灾、工安、建筑与资安产业正迈向更安全和智能化、低碳化的未来。 NOVATEK长期致力于影像显示及数字影音多媒体相关技术研发，以自有技术、深化技术与产品开发经验，成功地推出了NT98538、539系列AI ISP IPCAM SoC平台主流芯片，进而加强产品线的多样性与应用面广度，以及确切地掌握市场与产业应用趋势。

NT98538、539系列SoC芯片集成了ARM Dual Cortex A53 CPU内核、H.265/H.264视频压缩编解码器、支持智能拼接和原始热红外传感器的多传感器、显示控制器、USB 3.0 Host / Device以及新一代ISP和硬件DLA模块，可协同提高视频质量（AI-ISP），是一款具有低功耗、低光 / 低位率高影像品质的特点，针对12Mp边缘运算智慧视觉相机应用，提供最佳性价比的边缘计算智能视觉摄像机解决方案。

1.   软件架构

HDAL为硬件装置抽象层（Hardware Device Abstraction Layer）是位于透明硬件驱动层和芯片驱动层之间的一个层，在透明设备层通过函数抽象化，对典型的流媒体模块作了标准化的API，简化了功能实现。 SDK以HDAL为主体，发展独立于不同芯片且共享的API接口，能让芯片更好地发挥效能。

2. RTSP串流应用

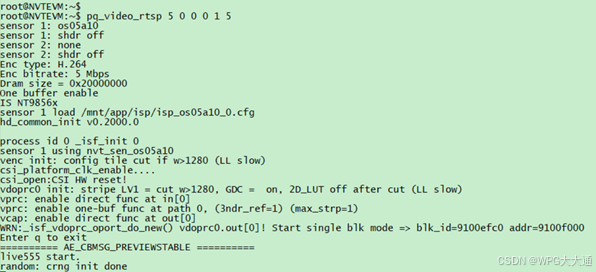

在 Linux Kernal console下执行 pq_video_rtsp 相关指令开启 Sensor

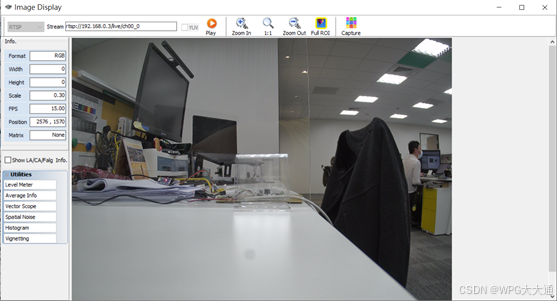

执行ISP tool开启RTSP串流画面

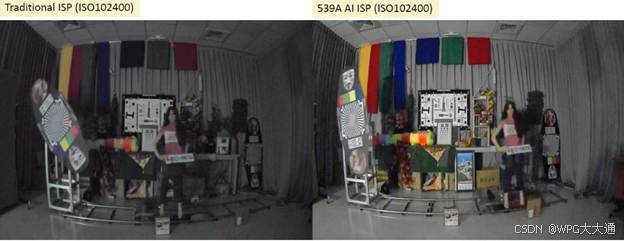

3. AI ISP vs 传统 ISP 效果对比

（图片参考来源于NOVATEK_Surveillance_Solution_Introduction）

4. 可提供的硬件设计参考文件列表

• 数据表
• 主板电路图
• 主板布线图（Layout file）
• 主板零件位置图
• 主板布线规范
• 设计应用规范
• 使用零件列表

Q&A （问答）

Q1.NT98538、539系列DRAM工作数据速率？

A：DRAM 工作数据速率高达 2666Mbps。

Q2. NT98538、539系列系统主频为多少？

A：CPU主1.0 GHz。

Q3. NT98538、539系列运行操作系统？

 A：支援Linux，联咏HDAL系统框架，保持一致API接口，跨平台/晶片通用。

Q4. NT98538、539系列的AI算力规格?

A：NT98538A：2.0吨、NT98539G：3.0吨、NT98539A：3.2吨。

Q5. NT98538、539系列支援网路介面有哪些？

 A：符合10/100/1000 RGMII/RMII都支援，也有内建10/100 E-PHY网路。

Q6. NT98538、539系列的image processing规格为何？

A：NT98538A：10Mp30、NT98539G：13Mp30、NT98539A：16Mp30。

Q7. NT98538、539系列的operating temperature范围是多少？

A：工作环境温度：-20 ~ 70 °C。

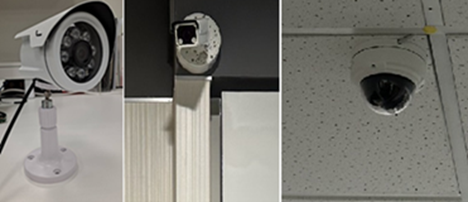

►场景应用图

►产品实体图

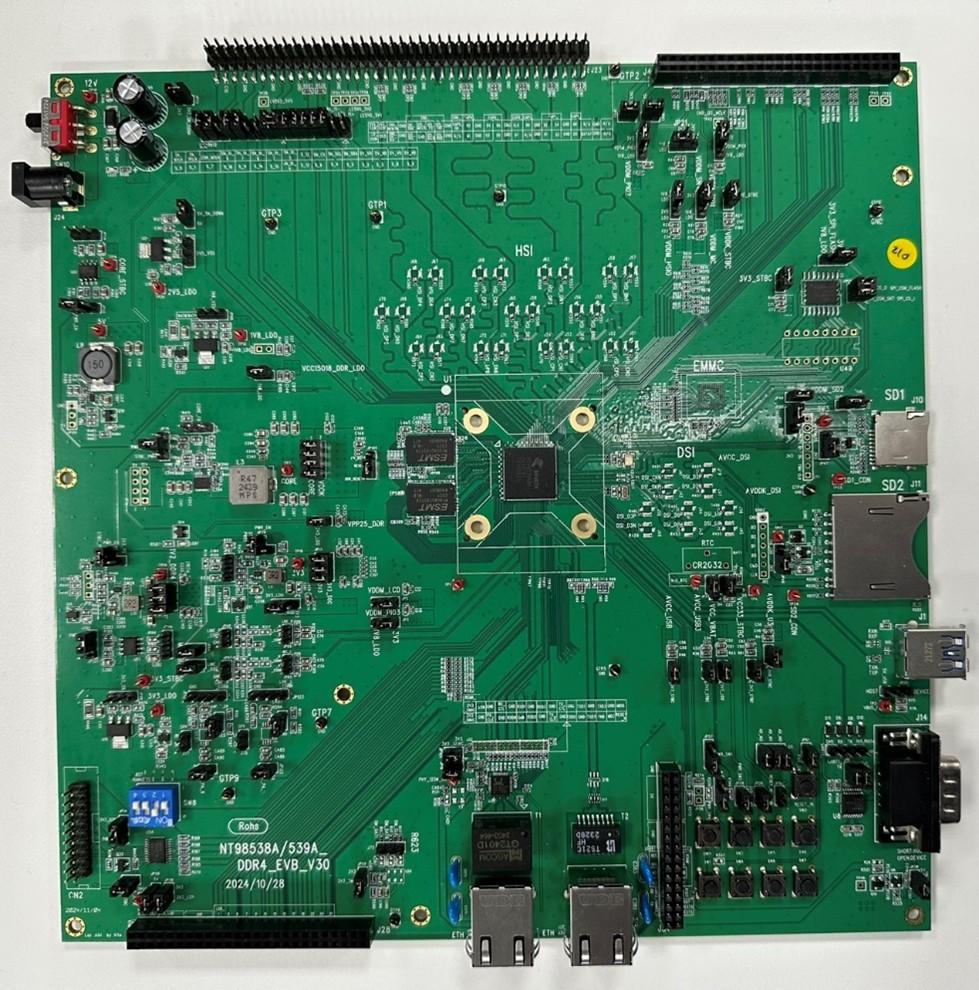

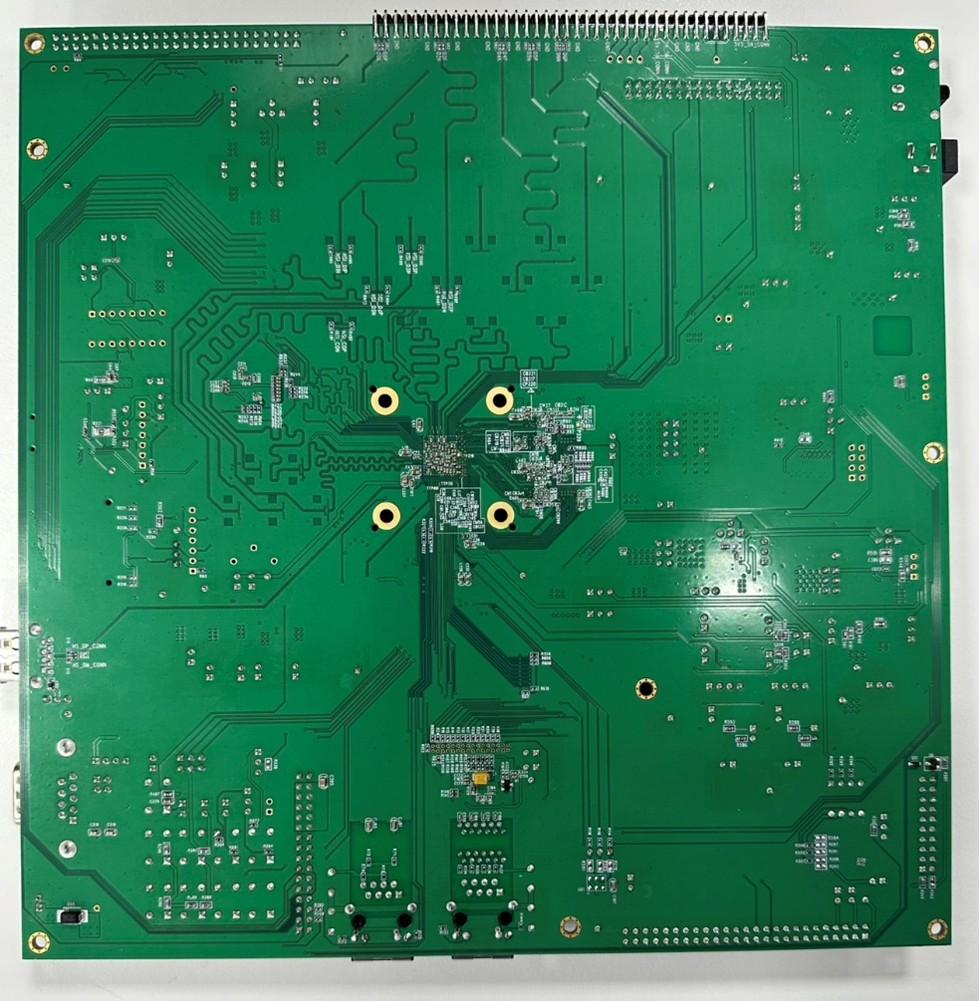

►展示板照片

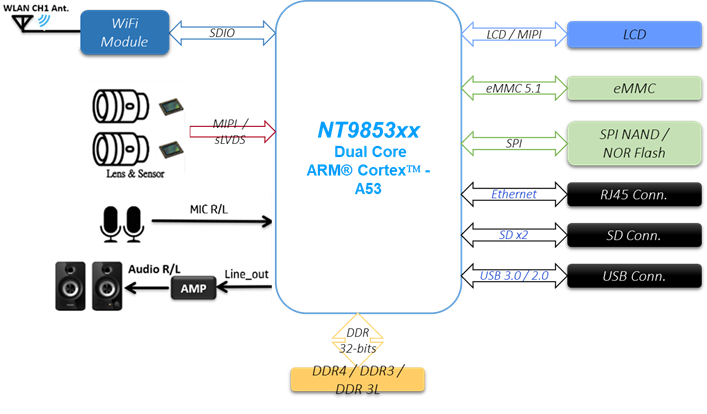

►方案方块图

►核心技术优势

（1） 高性能64位CPU

（2） 电源管理功能

（3） 集成时钟发生器

（4） 支持2个HDR传感器组成

（5） 支持高达4Kp30的LCD、MIPI DSI视频输出

（6） 支持NN-ISP

（7） SD、USB2.0、USB3.0接口

（8） H/W音频编解码器、数字音频接口

（9） 支持RMII/RGMII接口和嵌入式100M/10M以太网PHY

（10） 内置RTC，降低BOM成本

►方案规格

（1） 双核ARM®Cortex™A53

（2） 最大4GB 32位DDR4/3/3L DRAM

（3） H.264/H.265编解码器

（4） NUE2网络实用引擎加速预处理任务

（5） 视频编解码器和硬件音频编解码器

（6） Linux 5.10操作系统

（7） 电源中的12V/3A适配器
