友尚推出基于onsemi 产品NCP1622+NCP13992的100W 适配器电源的应用

onsemi 近些年推出的NCP1622是一款CrM PFC控制器，这颗芯片带有谷底同步频率折返(Vally Synchronized Frequency Fold−back, VSFF)功能，VSFF操作模式让电源供应器在不同负载情况下得以获得整体最佳效率。另外，安森美半导体NCP1622也有提供几个实用的功能，第一、NCP1622设计为TSOP-6封装，最小化封装的同时最大程度优化功率因素校正功能，减小PCB占用尺寸；其二、NCP1622有提供Skip功能，使NCP1622工作在轻载工况下实现降低功耗，最大程度优化轻载效率表现。

NCP13992是onsemi近年来开发的一款高性能电流模式半桥谐振控制器，此芯片设计成具有600V高压栅极驱动器，简化线路布局，减少外围元件数量，NCP13992内部集成600V 高压启动电源，可以实现快速启动系统，减少电源启动时间。NCP13992内部提供一套完整的保护功能，包括过载保护，过流保护，防止硬开关循环，断电检测，光耦开路检测，自动死区调整，过电压（OVP）和过温（OTP）保护，掉电检测功能可以有效地设计在任何应用下安全可靠地工作。

本文以NCP1622作为PFC 控制部分结合电流模式谐振控制芯片NCP13992制作双级高性能开关电源对其进行基本功能测试验证，电源性能表现结果详见测试报告。

►场景应用图

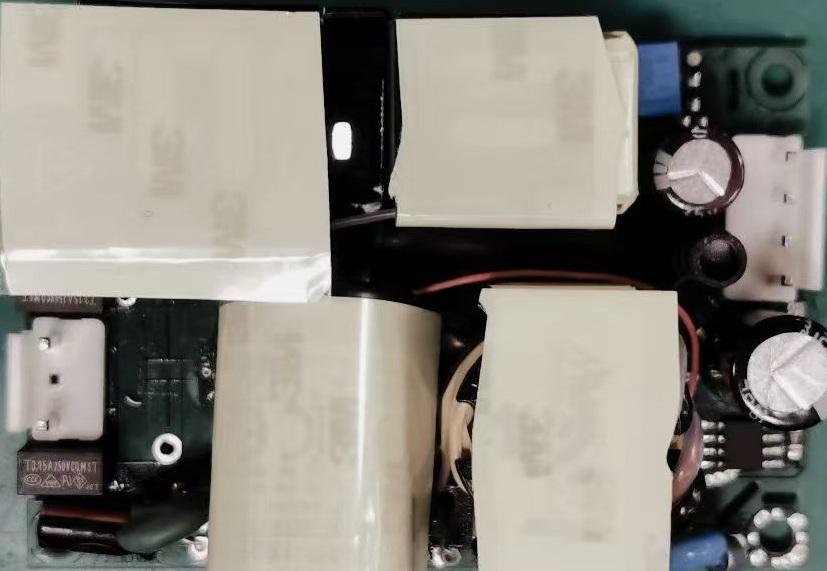

►展示板照片

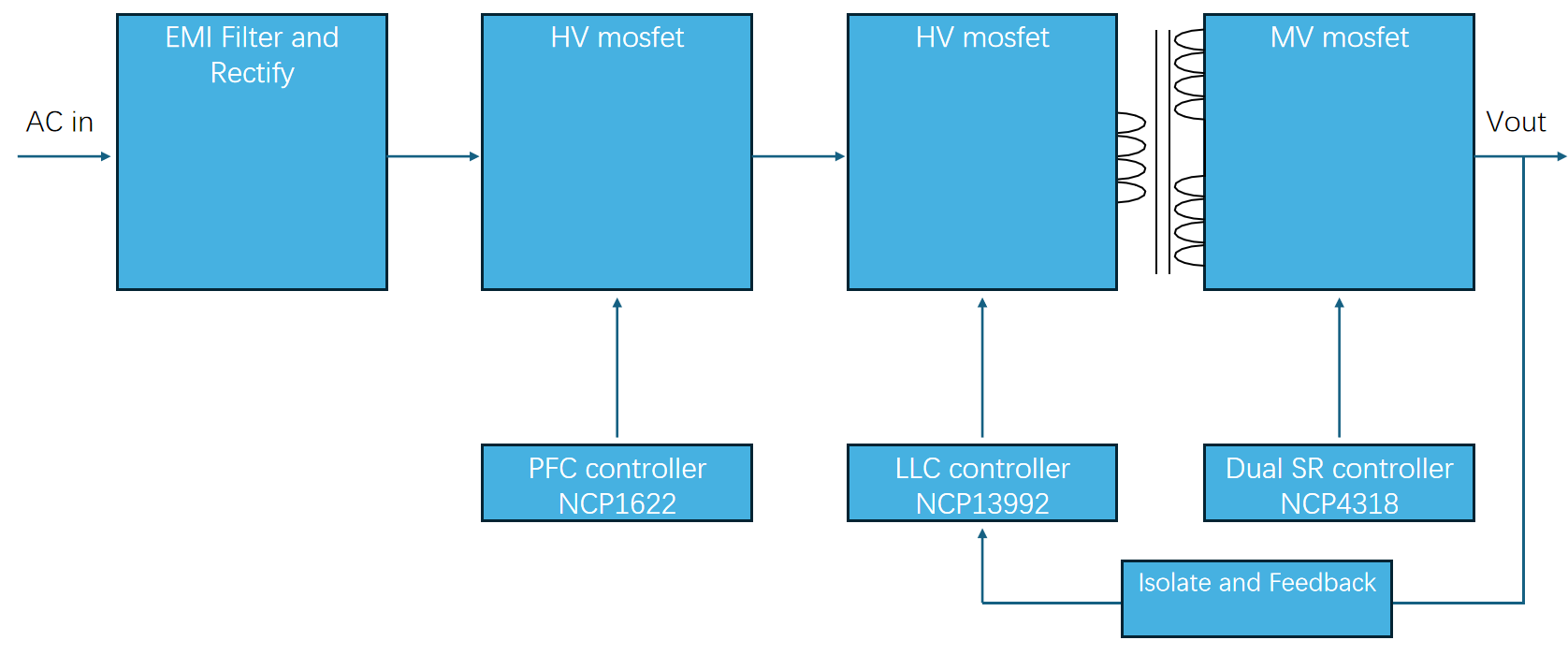

►方案方块图

►核心技术优势

► CRM操作模式下提供谷底切换功能

► 临界模式PFC允许使用没有辅助绕组的电感来简化设计

► 6pin 封装PFC芯片减少PCB使用空间

► 频率折返与跳频模式：轻载条件下的频率折返与安静地跳频表现出优异效率的同时减低噪声

► 电流模式控制的LLC具有良好的动态响应特性，能够快速响应负载的变换，改善动态负载下的纹波。

► LLC 芯片提供输出电压供给PFC芯片降低电源设计的复杂度

► 轻载模式下LLC芯片3pin控制PFC on/off，进而降低在轻载模式下功率损耗，改善待机功耗

►方案规格

► 全电压输入范围: 90Vac ~ 264Vac

► 输出电压：12Vdc

► 输出电流:8.3A

► 最大输出功率: 100W

► 整机效率 > 90%

► P.F. > 0.95

► 保护功能：输出过压保护/过流保护/过温保护等

► 展示板PCBA尺寸 LxWxH= 80mm x 50 mm x 28 mm

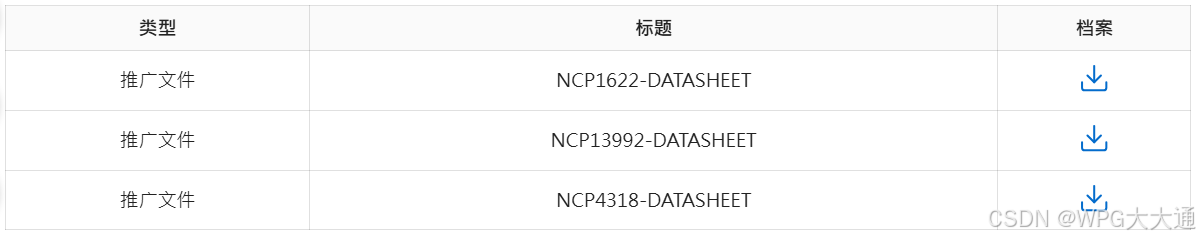

► 技术文档

点击此处即可下载：
