基于 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 无钥匙进入方案

        PEPS 指无钥匙进入与无钥匙启动系统（Passive Entry & Passive Start System )，该项技术被广泛应用于车辆门禁无钥匙进入系统、车辆无钥匙启动系统、电摩接近检测系统等应用领域。

        本方案包含有 SemiDrive E3210 基站主控板，NXP NJJ29C2 基站低频驱动板，NXP NCK2911 高频接收板以及 NXP NCF29A1 钥匙板。该方案可以实现车钥匙 ID 配对、无车钥匙进入（PKE）、无车钥匙启动（PKG）、 汽车防盗（IMMO）、 远程遥控（RKE）、区域检测等功能。

        SemiDrive E3210 基站主控板资料可参考 基于 SemiDrive E3210 的 BCM 开发板方案 - 大大通(简体站) (wpgdadatong.com.cn)，此方案不另作介绍。

►场景应用图

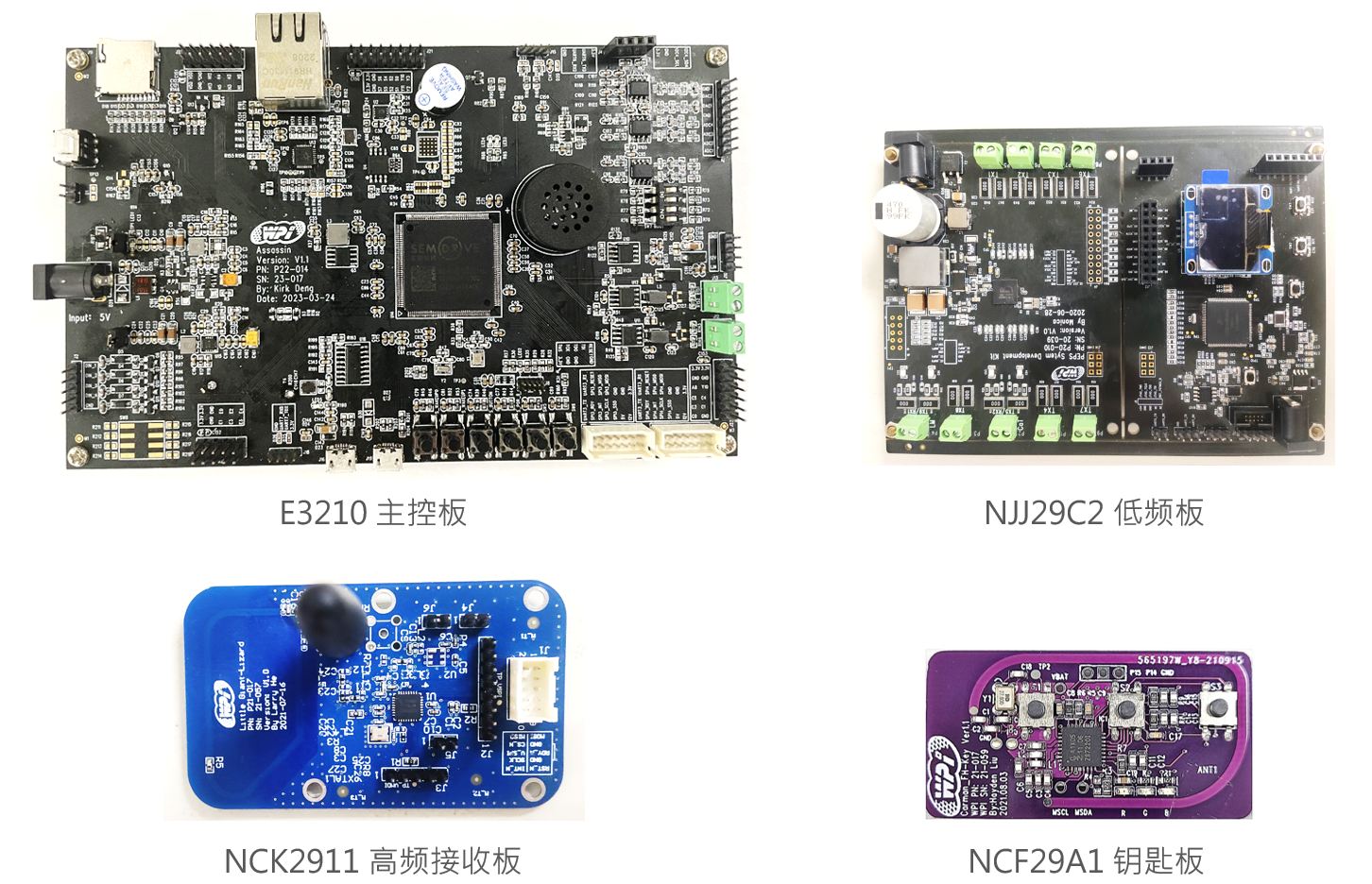

►产品实体图

►展示板照片

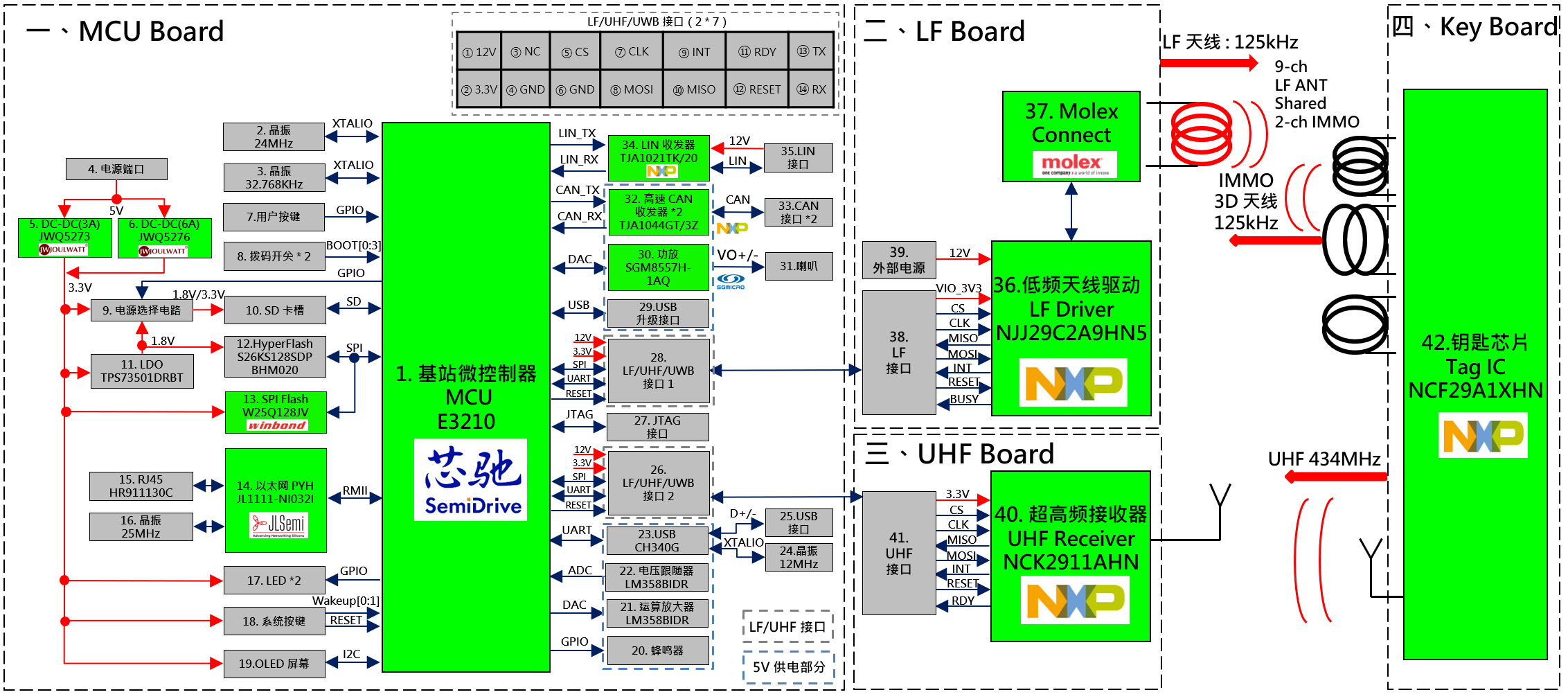

►方案方块图

►核心技术优势

① 支持 RF 跳频通讯

② 可发射加密高频信号，最大 LF 驱动电流为 2.5A

③ 可通过 RSSI 定位钥匙，符合 HT-3 加密协议

④ 支持双通道对 RKE/PKE 不同频点数据的接收

►方案规格

1. PEPS NJJ29C2 LF Board :

① 集成双 IMMO 功能，最多支持 9 路 LF 天线

② 支持 6-wire SPI 通讯（增加可选 IRQ、BUSY 线）

③ 支持 HPDR 模式 ④ 支持 3.3V 或 5V 的 IO 电平通讯

2. PEPS NCK2911 UHF Board :

① 支持白名单过滤功能

② 支持 Auto-Flush 模式

③ 支持 6-wire SPI 通讯（增加可选 INT、RDY 线）

④ 支持双通道超高频接收

⑤ 支持 3.3V 或 5V 的 IO 电平通讯

3. PEPS NCF29A1 Key Board：

① 支持 RF 跳频通讯

② 支持加密算法：HITAG2、HITAG3 和 AES 算法等

③ 低功耗：12.5 mA @10 dBm (434 MHz)

► 相关视频

基于 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 无钥匙进入方案 Demo 演示

对Demo演示感兴趣可点击：基于 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 无钥匙进入方案 - 大大通(简体站)
