基于PI InnoMux-2 IMX2379F三输出反激电源方案

Power Integrations推出 InnoMux™-2 系列 Single-stage、独立稳压多输出离线式电源供应器 IC。InnoMux-2 IC 将 AC-DC 和下游 DC-DC 转换级整合到单一芯片中，提供最多三个独立稳压输出，用于白色家电、工业系统、监测器和其他需要多种电压的应用。与传统的两级架构相比，免除单独的 DC-DC 级可以大幅减少元件数量，缩小 PCB 占位面积，并将效率提高多达 10 个百分点。凭借 IC 的 750 V PowiGaN™ 氮化镓电晶体、零电压切换 (无主动箝位) 和同步整流，有助于提高效率。

大多数现代电子系统都依赖于多个内部电压来运行各种功能，例如计算、通讯和传动功能，通常是热、光、声音或某种运动。但每个转换阶段的损耗都会加剧，这会降低系统效能并产生热量。InnoMux-2 IC 透过提供最多三个独立稳压输出或 Single-stage 的两个电压输出和定电流输出来克服这一挑战，实现了所需元件极少、尺寸小巧且效率较高的电源子系统。

InnoMux-2 IC 在整个输入线路、负载、温度和差模电流步阶条件下，提供高达 90 瓦的输出功率，精确调节优于 ±3%。电力系统总效率 (AC 至调节式低压 DC 段) 超过 90%；先进的 InnoMux-2 控制器还可以管理轻负载功率传输，而无需使用预载电阻器，并将无负载功耗降至 30 mW 以下。根据欧洲耗能产品 (EuP) 法规，这在待机使用限额为 300 mW 的应用中，可为必要功能节省电力。

InnoMux-2 装置利用 Power Integrations 高散热效率的 InSOP™24 和 InSOP™28 封装以及 PCB 冷却功能，因此无需使用散热片。装置选项包括双输出和三输出定电压 (CV)；(可选) 一个输出可专用于定电流 (CC) 驱动，适用于为监测器中的 LED 供电或用于内部电池的高速充电。

Q&A:

1. Power Integrations 推出的 InnoMux™-2 系列是什么？
答：InnoMux™-2 系列是一款单级、独立稳压的多输出离线式电源供应器 IC，将 AC-DC 和 DC-DC 转换级整合到单一芯片中。

2. 使用 InnoMux-2 IC 相较于传统两级架构有什么好处？
答：InnoMux-2 IC 免除了单独的 DC-DC 级，大幅减少元件数量，缩小 PCB 占位面积，并将效率提高多达 10 个百分点。

3. InnoMux-2 IC 如何提高现代电子系统的效率？
答：该 IC 采用 750 V PowiGaN™ 氮化镓电晶体、零电压切换（无主动箝位）和同步整流，有助于提高效率。

4. InnoMux-2 IC 的输出功率和调节精度是多少？
答：InnoMux-2 IC 提供高达 90 瓦的输出功率，并在输入线路、负载、温度和差模电流步阶条件下，电压精确调节优于 ±3%。

5. InnoMux-2 装置使用了哪些封装和冷却功能？
答：InnoMux-2 装置利用 Power Integrations 高散热效率的 InSOP™24 和 InSOP™28 封装以及 PCB 冷却功能，因此无需使用散热片。

►场景应用图

Power Integrations

►展示板照片

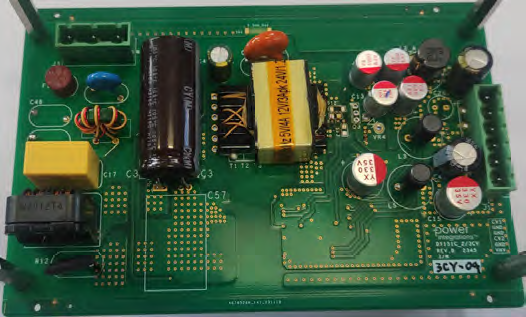

Power Integrations

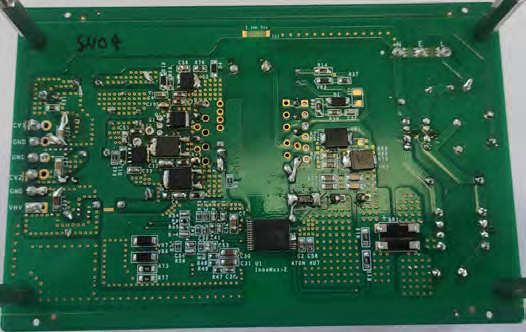

Power Integrations

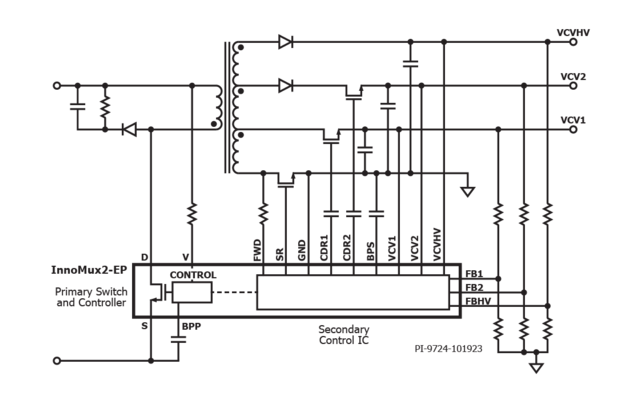

►方案方块图

Power Integrations

►核心技术优势

 高效率：多路输出实现超过90%的效率。
 节省空间和元件：减小PCB板尺寸，元件数最多可减少50%。
 高精度：所有输出满足3%的调整精度，考虑了产线误差、温度变化和输入负载变化。
 低待机功耗：空载功耗小于50mW。
 集成高压开关：集成了750V的PowiGaN™初级开关，也有650V和725V的硅MOSFET，涵盖15W至100W的功率范围。
 多种保护和功能：
                输出电压设定
                锁存/自动重启保护
                内部/外部反馈机制
                单路输出的过载保护
                调光模式
 其它特性：零电压开关（SR ZVS）、脉冲共享、通过SR栅极的控制对VFWD进行稳压调整。

►方案规格

 输入电压: 90 VAC – 265 VAC
 输出规格: 5V/4A, 12V/1A, 24V/1.25A; Total: 62W
 满载效率要求: >85% @ 115/230 VAC
 工作环境温度条件：40 ℃
