基于易冲半导体(CPS) WB8118 高集成无线充电充电发射IC MPP Qi2 模組方案

Convenientpower出品的WB8118，这是一款高效的磁感应无线电源发射器 IC，支持 Qi2 15W无线快充，具有宽输入电压范围：3.3V~18V，兼容无线电源接收器（ASK）通信，固定通信接口端口，内置可靠的过压/电流/温度保护方案，它包括穩壓器、全橋和驅動器。l2C介面用於與其他設備通訊。

WB8118 以無鉛、QFN 3mm x4mm x 0.55mm、24 腳封裝。本產品的額定工作溫度範圍為 -40℃ 至 105℃。

►场景应用图

作者 : CPS
出处 : CPS

►产品实体图

►展示板照片

►方案方块图

作者 : CPS
出处 : CPS

►核心技术优势

1. 支援WPC 2.0 15W/三星快充/蘋果快充
2. 輸入電壓範圍：3.3V至18V
3. 整合核心、256 位元組內部 RAM、3K 位元組外部 RAM、32 KB MTP 和 32 KB ROM
4. 高速架構，標準模式下為 8 MHz - 48 MHz，PWM 模組為 288 MHz
5. 整合 2 個高達 288MHz 的 PWM（帶 FSK PHY 的 PWMA 和帶有 FSK 週期中斷的 PWMB）
6. 低 RDSON HS/LS：19mQ
7. 支援死區時間調整
8. 電壓和電流模式解調
9. 支援2個12C接口
10. 支援2個UART接口
11. 支援睡眠模式和待機模式
12. 過壓/過流/過溫保護
13. 符合 RoHS 標準、無鹵素、無鉛

►方案规格

1. 输入电压: 5V/9V +/-5%
2. 额定输入电流: 3A@5V,2.22A@9V
3. 输入文波要求: <150mVp-p
4. 支持协议类型: DC，PD3.1
5. 静态功耗: < 0.3W
6. 输出协议: Qi-BPP5W/Qi-MPP15W/7.5W apple fast charging
7. 最大输出功率: 15W(14V/1.07A)
8. 系统效率: 83.5% max @15W (T70 )
9. 充电高度: 磁吸手机 4 mm，非磁吸手机 5 mm
10. 充电半径: 磁吸手机 4 mm，非磁吸手机 6 mm
11. 保护功能: 输入过欠压保护,线圈过温保护，芯片过温保护，线圈峰值电压保护，逆变桥输入过流保护，过功率保护

►技术文档

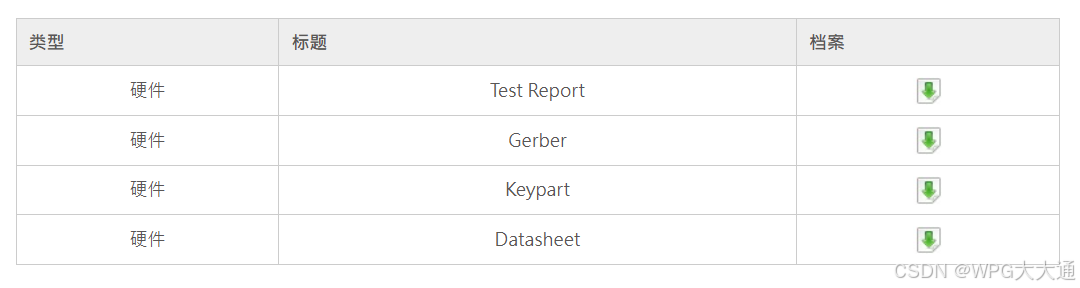

进入大大通官网，即可获取以下文档！
