安森美Hyperlux LP AR0821低功耗产品

安森美AR0821是一款1/1.7英寸CMOS数字图像传感器，具有3848(H)x2168(V)的有效像素阵列。这款先进的传感器可捕捉线性或高动态范围图像，并采用逐行读出方式。AR0821旨在在低光和复杂光照条件下提供高质量性能。它由安森美2.1微米DR-Pix™（双转换增益像素技术）背面照射（BSI）像素支持，并嵌入了HDR（eHDR）技术，可实现超过140dB的动态范围。传感器还具有诸如像素内合并、窗口化和视频及单帧模式等高级功能，可提供灵活的感兴趣区域（ROI）或特定分辨率，以在极低光照条件下实现增强的性能。该图像传感器可通过简单的两线串行接口进行编程，并支持MIPI输出接口。

应用领域：

• AGV / AMR
• 机器视觉
• 高拍仪
• 监控/安防摄像头
• 视频会议

►场景应用图

►产品实体图

►展示板照片

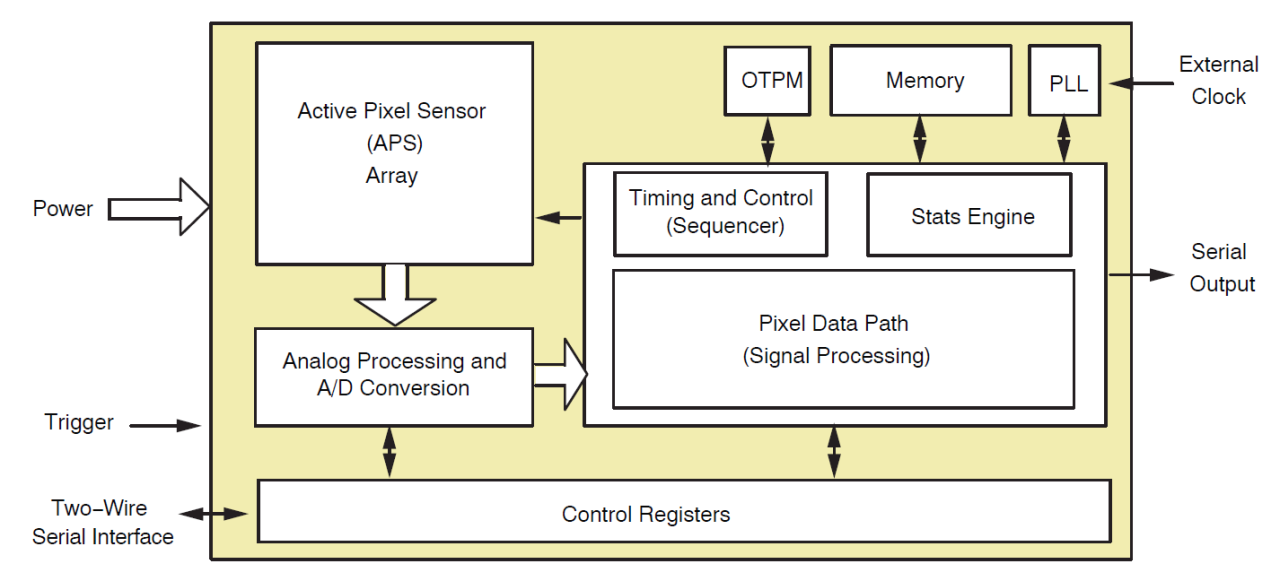

►方案方块图

►核心技术优势

4K分辨率
•onsemi高性能BSI 2.1 um像素(DR - Pix技术)
•先进的eHDR灵活曝光比控制
多种HDR模式：3−exp eHDR， 4−expeHDR和2 - exp线交错输出(LI−HDR)
•读出模式：2x2扩展模式，2x2BIN 线性模式， 4−exp eHDR模式，2x2BINNING模式
•数据接口：1.7 Gbps/Lane, 4 – Lane MIPI CSI−2
•内置温度传感器
黑电平控制
支持多sensor 同步功能

►方案规格

1. 光学尺寸：1/1.7英寸（9.25毫米）
2. 有效像素：3848 x 2168 = 8.3M
3. 像素尺寸：2.1 um
4. Color filter array：RGB
5. CRA角度：18°
6. 曝光方式：Electronic rolling shutter
7. MCLK ：6 ~ 50mhz
8. PCLK：150 ~ 156MHz
9. 输出接口：MIPI CSI−2 10−、12−、16−、20−、24−bit
10. 帧率：全分辨率60FPS
11. 信噪比： 41 dB
12. 最大动态范围≥140db （eHDR 4−exp）
13. 功率：520mw
