高通AI Hub Android ImageClassification程式介绍

上一篇博文“Qualcomm AI Hub介绍”。高通AI Hub为开发者提供了一个强大的平台，以优化、验证和部署在Android设备上的机器学习模型。这篇文章将介绍如何使用高通AI Hub进行图像分类的程式码开发，并提供一个实际的例子来展示其在Android平台上的应用。

►程式码介绍

高通AI Hub支持多种机器学习框架，如TensorFlow Lite、Quancomm AI Engine Direct和ONNX Runtime，并能够将训练好的模型转换为优化的on-device执行格式。开发者可以通过AI Hub的模型库，选择适合自己应用需求的模型，并进行相应的优化。此外，AI Hub还提供了详细的on-device性能分析工具，帮助开发者了解模型在实际设备上的运行情况。

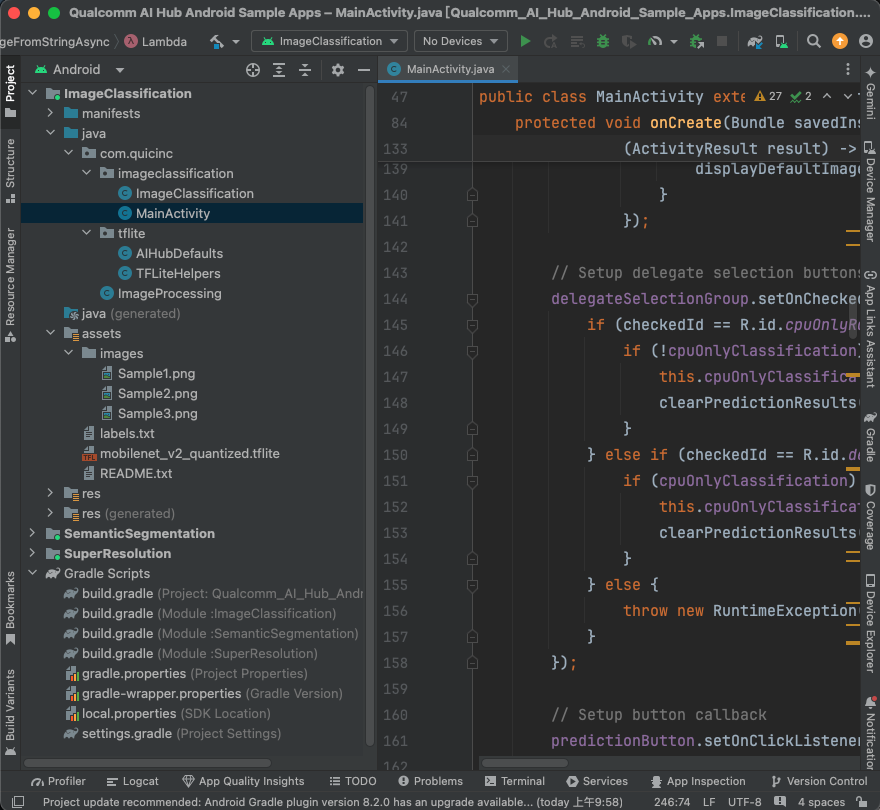

于官方提供的Github ai-hub-apps进行下载，使用Android Studio开启app/android，就可以看到ImageClassification、SemanticSegmentation及SuperResolution，本篇博文介绍ImageClassification程式码的部分及执行，使用Android Studio开启专案画面如下图：


ImageProcessing.java：

    里面有一个静态方法 resizeAndPadMaintainAspectRatio，其功能是调整图片大小，同时维持图片的宽高比（Aspect Ratio）。如果图片无法完全符合给定的输出尺寸，则会加入填充区域（padding），使得最终输出的图片符合要求的宽度和高度。


TFLiteHelpers.java：

    TensorFlow Lite (TFLite) 的辅助工具，用于为 TensorFlow Lite 模型建立解译器（interpreter）和相应的硬体加速委派（delegate），例如 GPU 或 NPU。主要功能是根据指定的硬体加速选项，自动尝试为 TFLite 模型分配不同的硬体委派来优化推论性能。

1. CreateInterpreterAndDelegatesFromOptions

            用于根据指定的优先级顺序，创建 TFLite 解译器并分配硬体加速委派。它会根据委派的优先顺序来尝试分配不同的委派类型，如 GPU 或 NPU，并在无法使用时降级至 CPU 运算（例如使用 XNNPack 提供的 CPU 加速）。

1. CreateInterpreterFromDelegates

           此函式实际上是根据之前创建的委派来生成解译器。主要负责配置 TFLite 解译器的参数，例如 CPU 线程数和是否使用 XNNPack 作为后备计算选项。若解译器创建失败，则会记录失败原因并返回 null。

1. CreateDelegate

            此函式根据指定的委派类型（如 GPUv2 或 QNN_NPU）创建对应的硬体委派。每一个委派都有对应的函式进行初始化，例如 CreateGPUv2Delegate 或 CreateQNN_NPUDelegate。

1. CreateGPUv2Delegate

            这个函式负责创建和配置 GPUv2 委派，它会将 GPU 设定为最大性能模式，允许使用浮点精度 FP16 进行计算，来提升 GPU 运行效率。

1. CreateQNN_NPUDelegate

            此函式负责为支援 Qualcomm NPU 的装置创建 QNN 委派，根据装置支援的硬体类型来选择使用 DSP 或 HTP 来加速推论计算。

ImageClassification.java：

    基于 TensorFlow Lite 的影像分类器，用来从给定的影像中推测出最有可能的物件类别。主要的功能包括模型的加载、预处理影像、推论以及后处理推论结果，并且能够返回处理时间等性能资讯。

1. ImageClassification

        功能：从指定的模型和标签路径中创建影像分类器。

        参数：
            context：应用程式的上下文。
            modelPath：模型文件的路径。
            labelsPath：标签文件的路径。
            delegatePriorityOrder：指定计算单元优先顺序（例如 GPU、CPU 等）。

1. preprocess

        功能：将输入的影像预处理为模型可以接受的格式。

        步骤：
            检查影像尺寸是否符合模型的输入要求，必要时进行缩放。
            根据模型的数据类型（如 FLOAT32 或 UINT8）转换影像数据。

1. postprocess

       功能：将模型输出的结果转换为可读取的标签（类别）。

        步骤：
            读取模型的输出。
            根据预测值选出信心最高的几个结果（TOP-K），并转换为对应的标签名称。

1. predictClassesFromImage()

        功能：对给定的影像进行分类，返回最有可能的类别。

        步骤：

            进行预处理（preprocess）。
            使用解释器进行推论。
            后处理输出结果（postprocess）。
            返回分类结果。

1. findTopKFloatIndices() 和 findTopKByteIndices()

        功能：从模型输出的数据中找出信心最高的 K 个结果，分别处理 float 和 byte 类型的输出。

        实现：使用优先伫列（PriorityQueue）来追踪最大值，并返回这些最大值对应的索引。

MainActivity.java：

使用 TensorFlow Lite 来进行影像分类。它主要负责初始化 UI 元件、管理影像选择与处理、并进行模型推论。如果执行时发生图像读取错误问题，需要在loadImageFromStringAsync函式做调整：

// try (InputStream inputImage = getAssets().open("images/" + imagePath))
try (InputStream inputImage = getAssets().open( imagePath))

►模型及App执行

TFLite模型：

模型部分可以依据AI Hub提供的Image Classification选项的TFLite模型，下载自己所需的模型，并放置于ImageClassification/src/main/assets档案夹底下，修改Android Studio内的 gradle.properties，修改：classification_tfLiteModelAsset=xxxxxxx.tflite

程式运作：

高通AI Hub提供的Android程式码，除了在高通提供相关芯片的开发板上执行，也可以在拥有高通芯片的手机上执行，实机测试是使用小米11手机。

执行结果如下方Gif动画，App最下方Image透过下拉式选单选择内建的三张图片或相簿图片，所泽完成后上方会出现选择的图片，按下RUN MODEL按钮即可开始推论，当然也可以选择CPU Only体验一下没有硬体加速的推论时间，而All Hardware则会使用QNN_NPU + GPUv2 + XNNPack等硬体加速。

►小结

本篇博文就到这里，通过高通AI Hub Android开发者可以更轻松地将先进的AI模型集成到他们的应用中。高通AI Hub的文档和模型库提供了丰富的资源，帮助开发者探索和实现AI领域的应用。希望这篇博文对你有所帮助，谢谢你的阅读！

►参考

ai-hub-apps

AI Hub Image Classification

►Q&A

问：如何获取高通AI Hub Model的ImageClassification模型？
答：您可以访问高通AI Hub的GitHub页面或官方网站，这里提供了模型的开源代码和安装指南。

问：部署模型时需要注意哪些性能和精度问题？
答：在部署模型时，您需要考虑模型的延迟、记忆体使用等性能指标，以及模型在特定设备上的精度。高通AI Hub提供了性能指标和优化指南，帮助您选择最适合您需求的模型。

问：如果在部署过程中遇到问题，该如何解决？
答：如果在模型部署过程中遇到性能、精度或其他问题，您可以通过高通AI Hub的支持Slack 提交问题。此外，您也可以参考官方文档中的疑难解答部分。

问：高通AI Hub Model可以在哪些设备上运行？
答：高通AI Hub Model支持在多种设备上运行，包括但不限于Snapdragon 845, Snapdragon 855/855+, Snapdragon 865/865+, Snapdragon 888/888+等多款芯片组的设备。

问：高通AI Hub Model支持哪些计算单元和精度？
答：高通AI Hub Model支持CPU、GPU、NPU（包括Hexagon DSP、HTP）等计算单元，并支持FP16的浮点数和INT8、INT4的整数精度。这些特性使得模型能够在不同的硬件上实现高效运行。
