来了~来了~英飞凌PAG2P-2S全新AI智能全方位超高密度65W USB-C PD充电器

2021 年5月份 USB-IF 协会正式发布 USB PD3.1规范 , 输出电压由原5V、9V、15V和20V新增28V、36V及48V三种固定电压 , 最大功率由100W 扩展至240W.使原本USB PD 应用于手机、平板电脑或笔记型电脑供电 , 扩展携带式手工具、两轮电动机车等应用 , USB PD 一统供电、输出线材标准 , 以减少电子垃圾产生.

为加速USB PD 3.1 规格普及,英飞凌推出全新XDP数位电源控制 IC系列  PAG2P-2S , 提供ACF架构高整合度产品解决方案， 使周边元件数大幅减少进一步降低生产成本 , 可支持宽范围输出电压，在产品应用中更可支持至28V输出电压，可满足各式产品设计，搭配英飞凌GaN MOSFET开关元件一同使用，可达到优化产品设计，高频化的操作更可以缩少磁性零件尺寸与体积, 更容易帮助客户实现高功率密度产品设计 ,也更容易满足适配器(EPR规格)和充电器等应用.

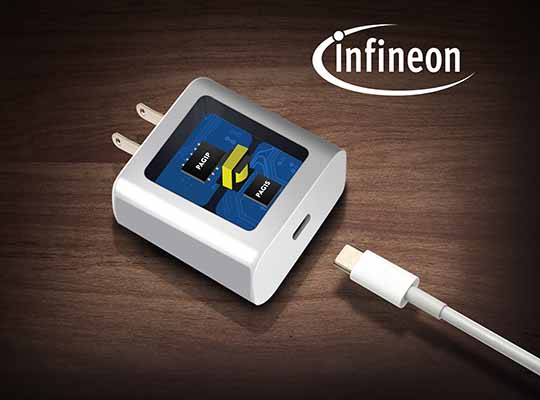

►场景应用图

infineon-infineon

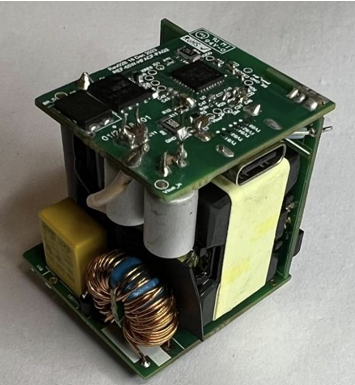

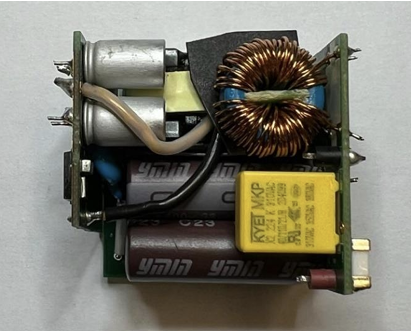

►展示板照片

infineon-infineon

infineon-infineon

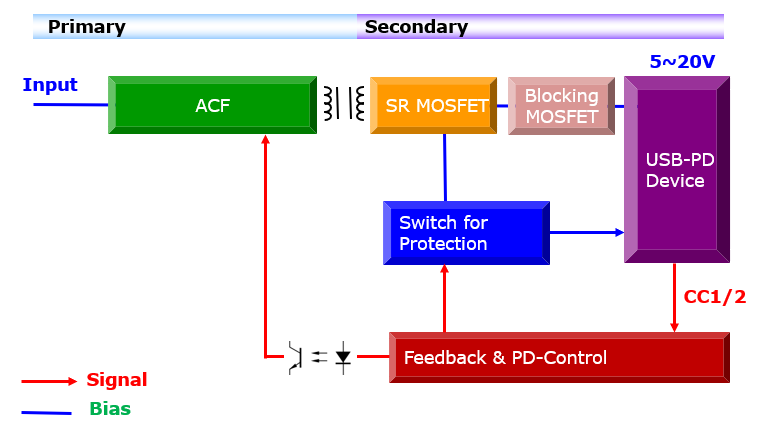

►方案方块图

►核心技术优势

支持带 PPS 和 28 V EPR 的 PD 3.1 SPR

- 传统充电协议： - BC v1.2、AFC、Apple 充电和 QC5

- 通用交流线路输入： 90 vac - 265 vac

- 带外部电容器的可编程软启动 - 支持 DCM、CrCM、CCM、突发和跳过模式

- 频率范围：20 kHz - 300 kHz - 跨线路和负载的可编程数字谷值表

- 支持逻辑和非逻辑 SR 开关

- 支持故障保护

- 棕色输入/输出、线路 UV/OV、VBUS OCP/SCP/OVP/UVP、OTP

►方案规格

1. 输入电压及频率操作为: 90~264Vac / 47Hz~63Hz

2. 输出电压为 5V/9V/15V/3A , 20V/3.5A

3. 输入电压有 Brown-In、Brown-Out 侦测机制

4. PCB尺寸(mm)为 34.29 x 31.97 x 30.46 (LxWxH)

► 技术文档

点击此处登录大大通，即可获取以下文档：
