超详细NXP KW45 软件环境搭建教程

一、概述

        本文主要介绍基于 KW45B41Z-EVK 开发板的软件环境搭建流程。从软件开发套件（SDK）的获取开始，接着介绍 MCUXpresso 集成开发环境（IDE）的下载与安装步骤，并最终演示如何创建和调试一个示例项目。

        从官方网站下载适用于 KW45B41Z-EVK 开发板的 SDK，其包含了开发所需的所有基础组件，包括驱动程序、中间件以及一系列有助于快速启动项目的示例代码。

        MCUXpresso IDE 是一款功能强大的集成开发环境，专为NXP半导体的微控制器设计。它提供了一个用户友好的界面，使得代码编写、项目管理和调试过程变得简洁高效。

最后会基于 wireless_uart_freertos示例项目，介绍如何使用 NXP 提供的 IoT Toolbox 与 KW45B41Z-EVK 开发板进行通信。

二、SDK 下载

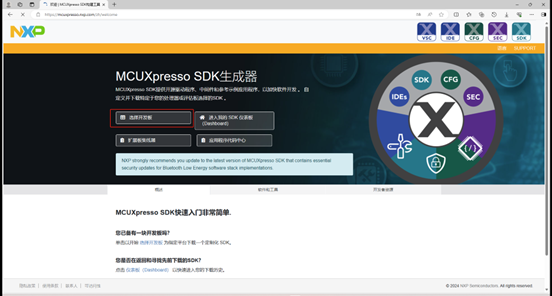

2.1 首先进入 “ MCUXpresso SDK 生成器 ” 网站，点击 “ 选择开发板 ” 按钮；

图 2.1 “ MCUXpresso SDK 生成器 ” 网站

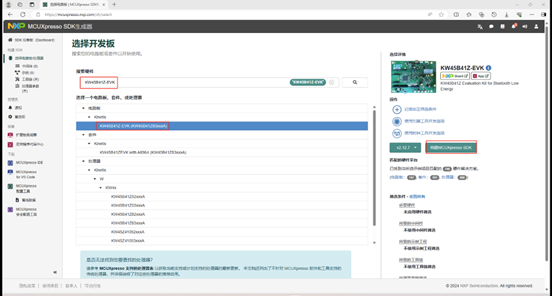

        2.2 在 “ 搜索硬件 ” 栏，输入使用的开发板，此处使用的开发板为 KW45B41Z-EVK，选择 “ 电路板 - Kinetis - KW45B41Z-EVK”，单击右侧的 “ 构建 MCUXpresso SDK” 按钮；

图 2.2 开发板选择界面

        2.3 在新页面中，工具链/IDE 选择 MCUXpresso IDE ，全选所有示例，之后点击 “ 下载 SDK ” 按钮。如果选择 IAR 的话，需要 IAR 9.40.1 或更高版本才能打开示例；

图 2.3 示例选择界面

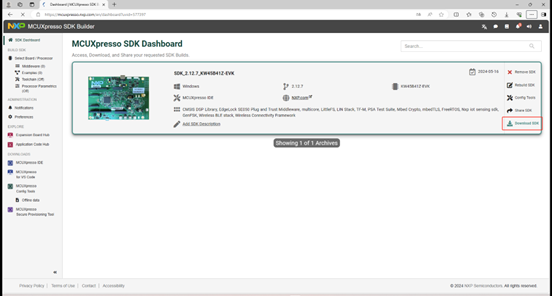

        2.4 在 MCUXpresso SDK Dashboard 页面，点击 Download SDK 按钮下载代码。

图 2.4 SDK 下载界面

三、MCUXpresso IDE 下载和安装

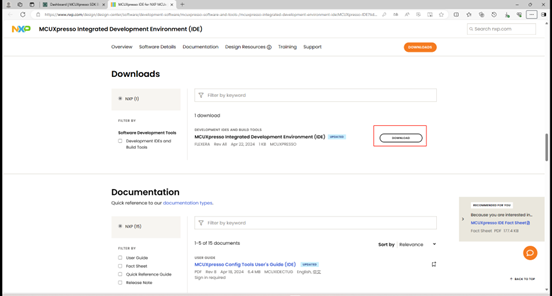

3.1 进入 MCUXpresso IDE 页面，选择 Downloads 栏，点击 DOWNLOAD 下载 IDE；

图 3.1 MCUXpresso IDE 下载界面

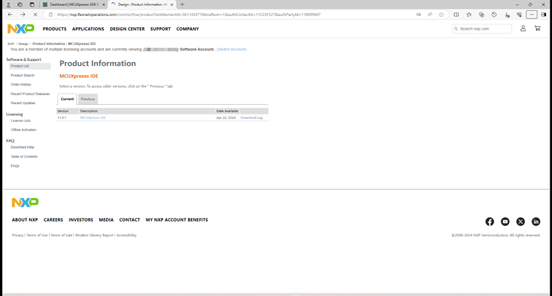

3.2 进入 Prodect Information 页面，选择 “MCUXpresso IDE”；

图 3.2 Product information 界面

3.3 选择对应系统的安装包进行下载；

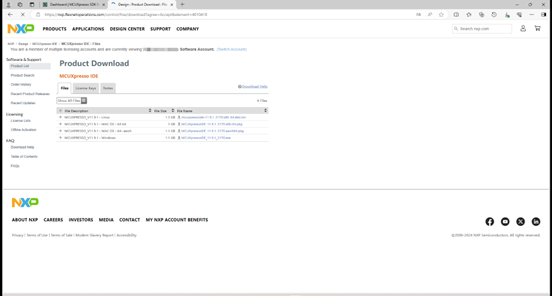

图 3.3 IDE 软件版本选择界面

3.4 双击打开下载 exe 安装包，一路点击 Next 即可，然后等待安装完成；

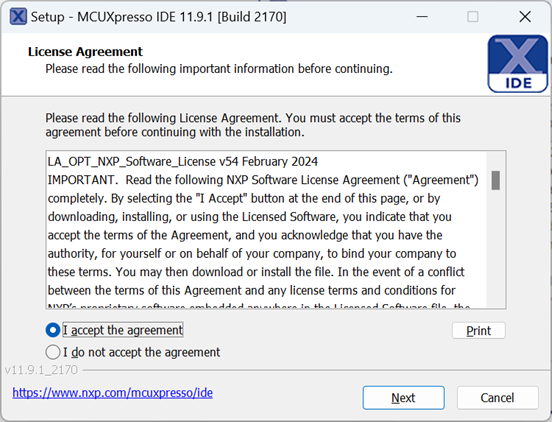

图 3.4 IDE 安装界面

四、示例创建和调试

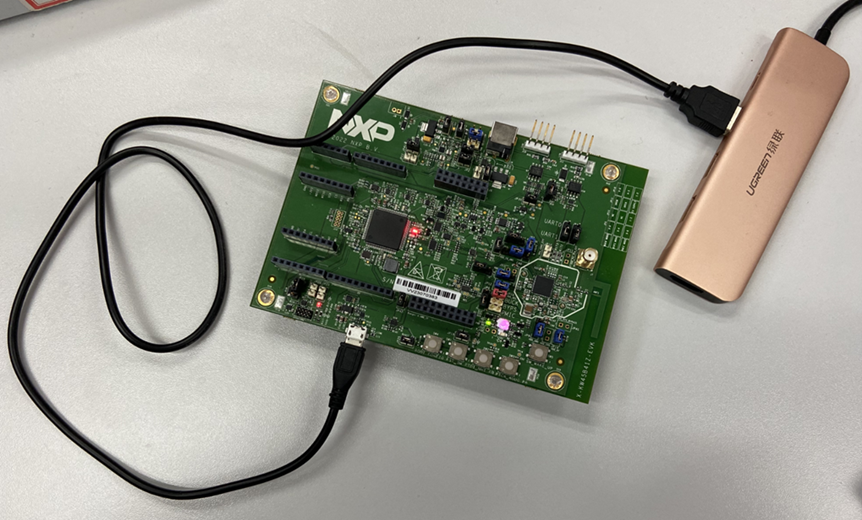

4.1 使用 USB 转 Micro USB 串口线连接 PC 和 KW45B41Z-EVK 开发板；

图 4.1 开发板连接示意图

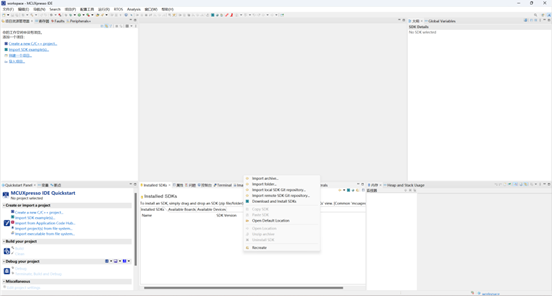

        4.2 打开 MCUXpress IDE, 在  Installed SDK 窗口内右键，选择 "Import archive" 选项，然后选择前面下载的 SDK 压缩包；

图 4.2 SDK install 界面

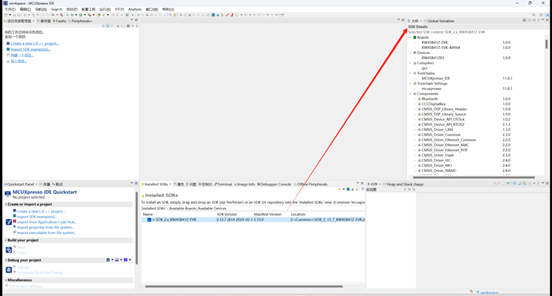

4.3 添加完成后，选择 SDK 包，在右侧可以看到 SDK 细节；

图 4.3 SDK 安装完成界面

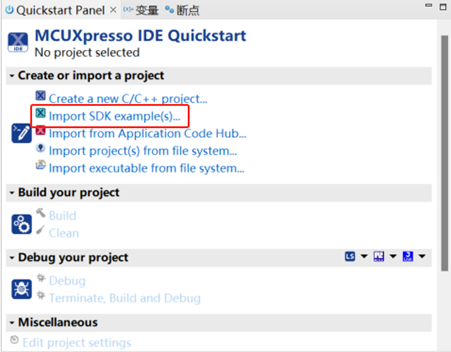

4.4 点击左下角 "Import SDK example(s)..." 按钮，添加示例程序；

图 4.4 SDK import 选项

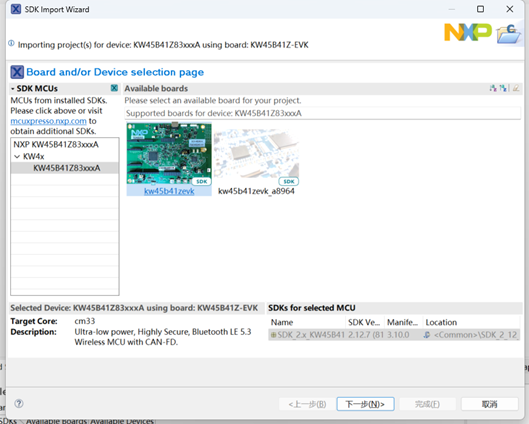

4.5 选择使用的开发板 kw45b41zevk，点击下一步；

图 4.5 开发板选择

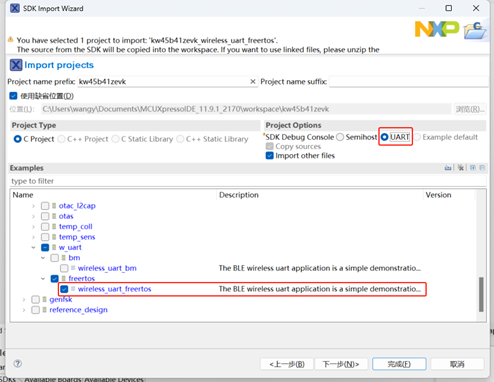

        4.6 选择 wireless_examples - bluetooth - w_uart - freertos - wireless_uart_freertos 示例，并将 Project Options 的 SemiHost 改为 UART 方式，单击完成；

图 4.6 示例选择

4.7 生成相应示例后，点击 Build 编译代码，点击 Debug 开始下载调试；

图 4.7 编译与调试

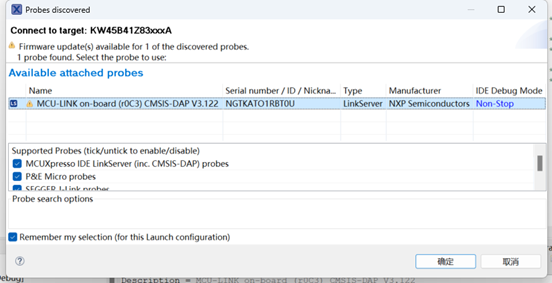

4.8 第一次使用需要选择调试工具，因为板载有调试器，选择 MCU-LINK on-board 后点击确定；

图 4.8 调试工具选择

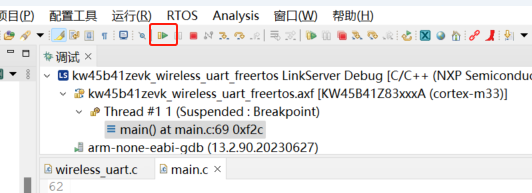

4.9 进入调试后点击 “继续”（绿色箭头），开始运行程序；

图 4.9 开始调试

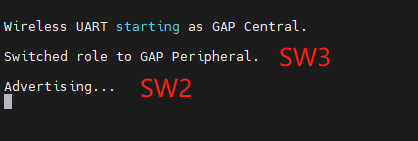

        4.10 开始运行后，先短按一次 SW3 ，再短按一次 SW2 ，BLE 开始广播，开发板上的三色灯（白色）和边上的蓝灯开始闪烁；

图 4.10 按键操作对应 log 信息

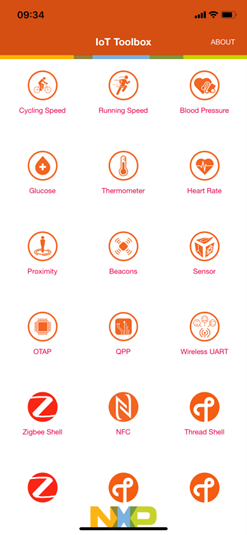

4.11 手机打开 IoT Toolbox APP，选择 Wireless UART；

图 4.11 IoT Toolbox 界面

        4.12 进入 Wireless UART 后，点击 NXP_WU 进行连接，连接上之后三色灯和蓝灯停止闪烁，变为常亮，同时串口打印 Connected 的 log 信息；

图 4.12 BLE 连接设备选择

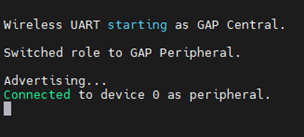

图 4.13 BLE 连接成功 log 信息

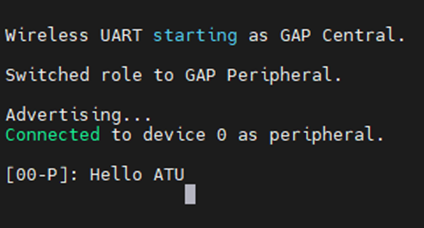

4.13 在手机输入窗口内，输入 "Hello ATU" 并发送，串口助手中会收到相应的串口信息。

图 4.14 IoT Toolbox 发送信息界面

图 4.15 KW45 接收数据后打印的 log 信息

五、参考文档

• 《Bluetooth Low Energy Quick Start Guide》

欢迎登录大大通，在博文下方留言评论，我们会及时回复您的问题。

如有更多需求，欢迎联系大联大世平集团 ATU 部门：atu.sh@wpi-group.com   作者：Nostalgia
