NXP 数位电源系列 - 如何使用 DSC 实现 PSFB Peak Current 控制 (1/3) - 全桥 PWM 波形的实现方式

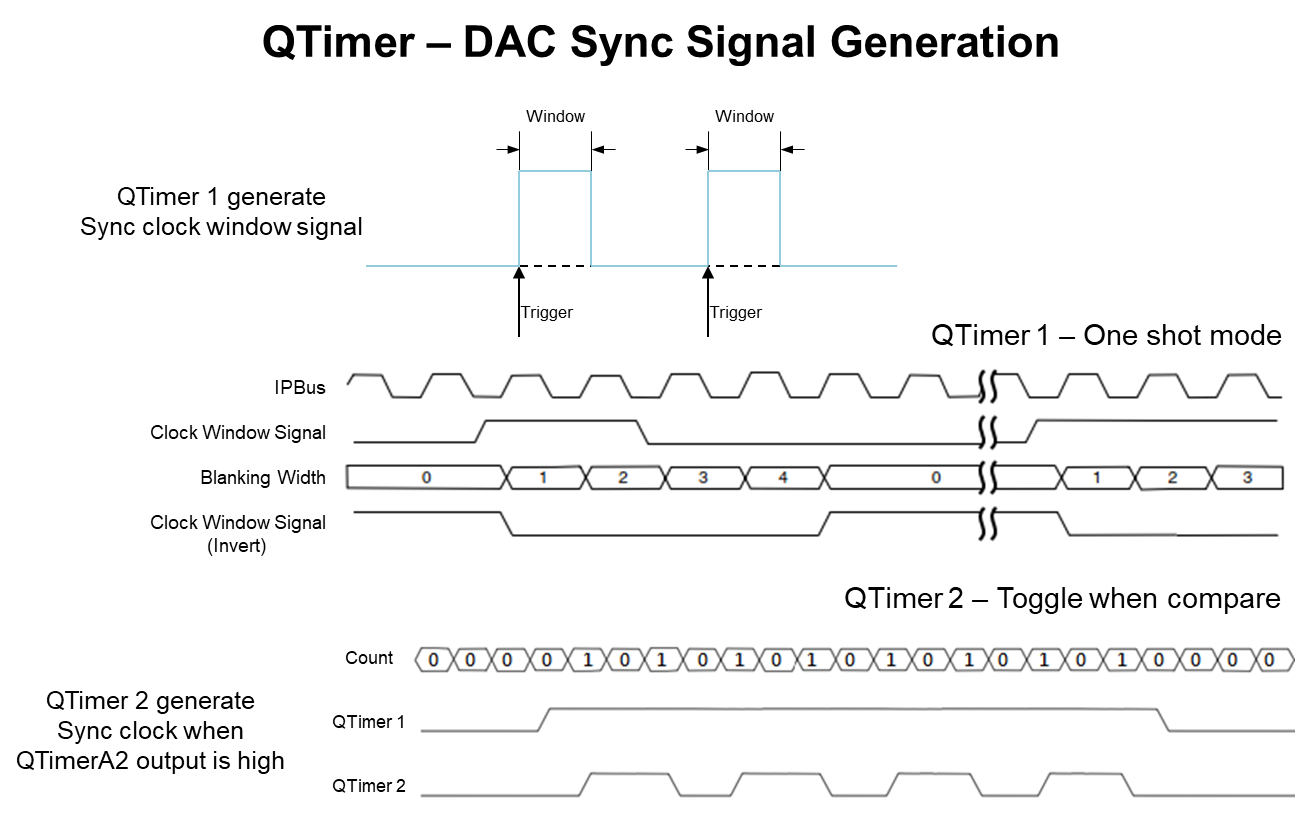

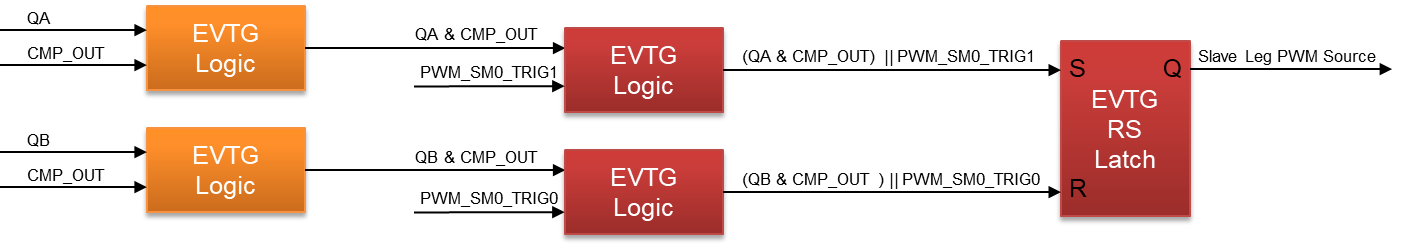

本文主题是介绍如何以 NXP 的 DSC 实现 Peak Current Control Mode PSFB 功能的系列文章。文章分为三篇，本篇会先介绍 DSC 是使用那些功能来实现全桥 PWM，续篇会解说 PSFB 的动作机制。第三篇则是同步整流 PWM 的实现方式，以及透过内部机制侦测当前的 PWM 切换状态。

相位移全桥 (Phase shift full bridge，简称 PSFB) 是经常使用在大功率电源上的电源架构，使用两个 Duty 固定在 50% 的半桥开关组成全桥转换器架构，利用两个半桥间开关的相位差导通变压器初级侧，将能量转换到次级侧。由于相位差产生的开关导通时间顺序，正好可以用来使开关上的电压在导通前降至 0V，从而实现零电压切换 (ZVS) 切换来提高效率。

PSFB 在一个周期内会有两个导通的时段，分别对变压器的磁化电感充磁与泄磁。在传统的电压控制型 PSFB 电路上，是以输出电压的补偿器来决定目前输出的 Duty，两个导通时段在设计上是相同的。但是还是会因为以下的原因导致电感的充磁与泄磁的能量不同。

• PFC 的输出电容上存在的 120Hz 涟波电压

• 每颗开关的 Rds(on) 不同导致两个区间上的电感电流不同

• 实际上开关讯号有可能因
