Allegro关闭线段显示不连续效果操作指导

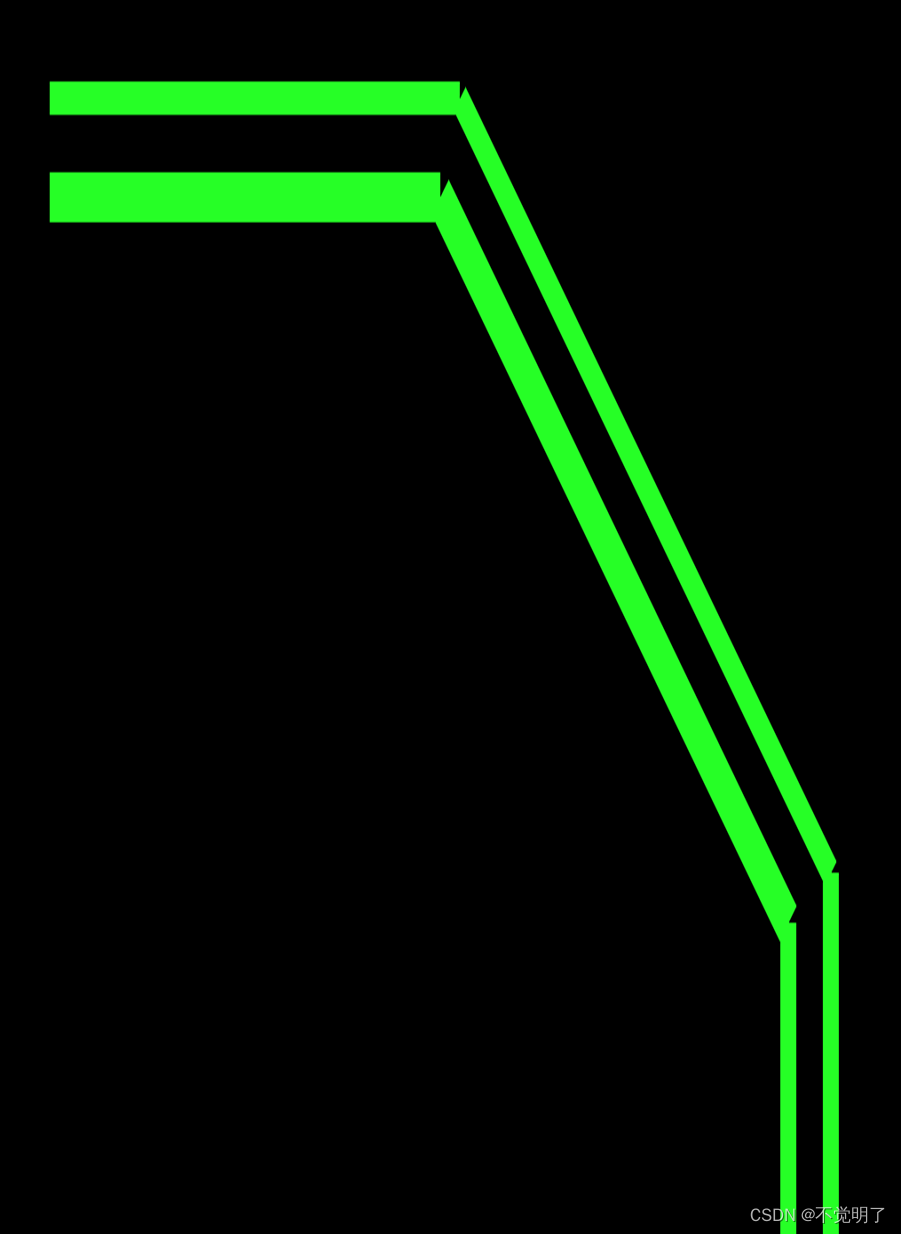

用Allegro进行PCB设计的时候偶尔会出现线段不连续的情况，尤其是在线段拐弯处，实际上并不是线段没有连接上，只是一个显示效果而已，如下图
在这里插入图片描述

如何去关闭这个显示效果，具体操作如下

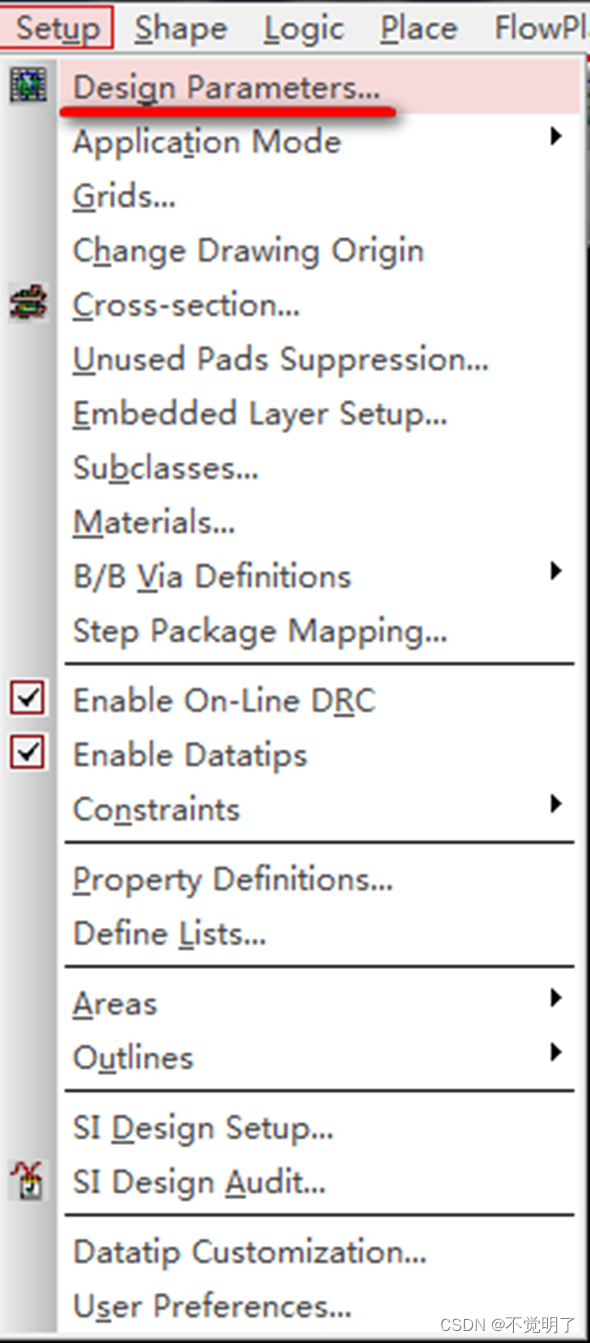

  1. 选择Setup-Design Parameter
    在这里插入图片描述

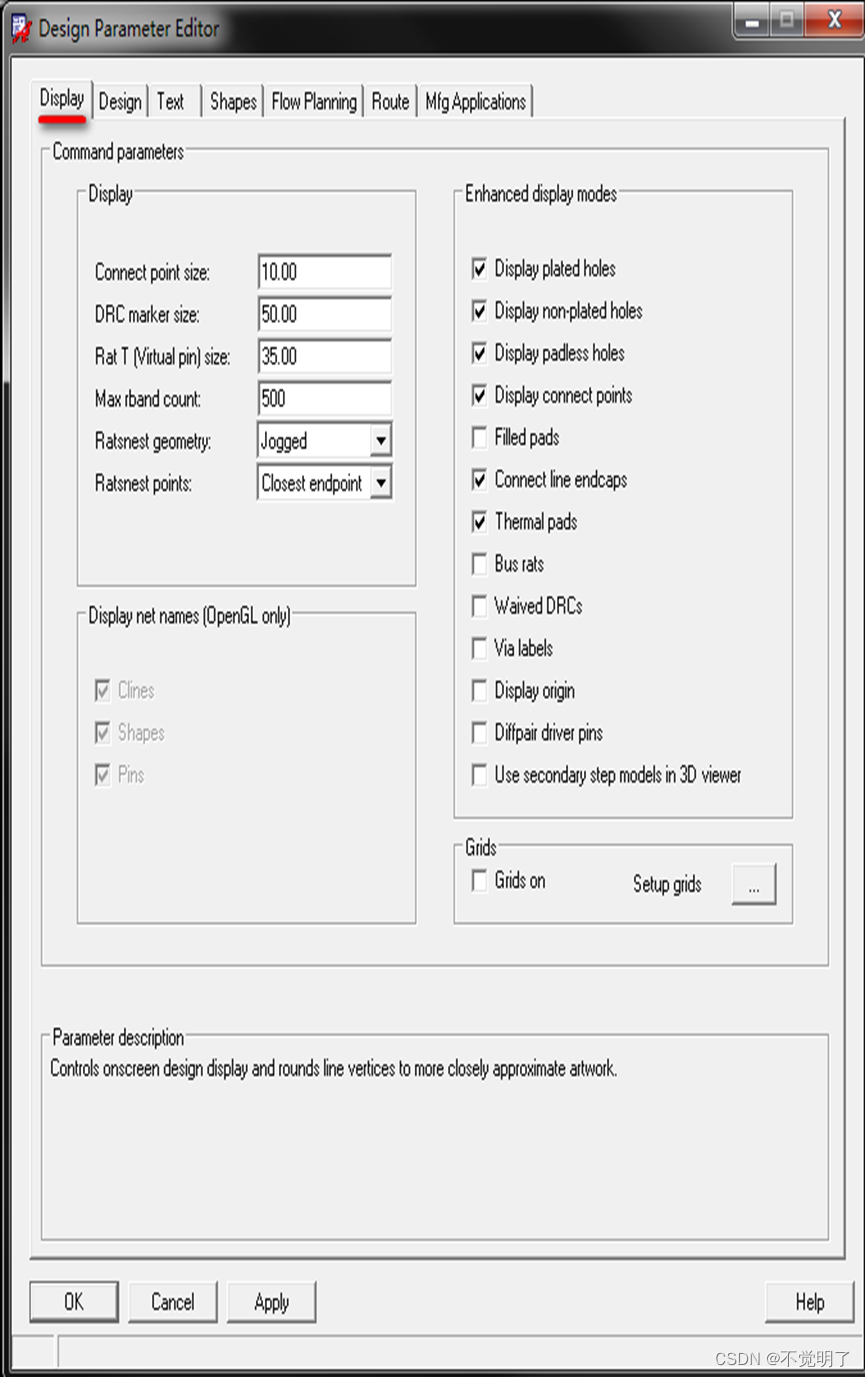

  2. 选择Display
    在这里插入图片描述

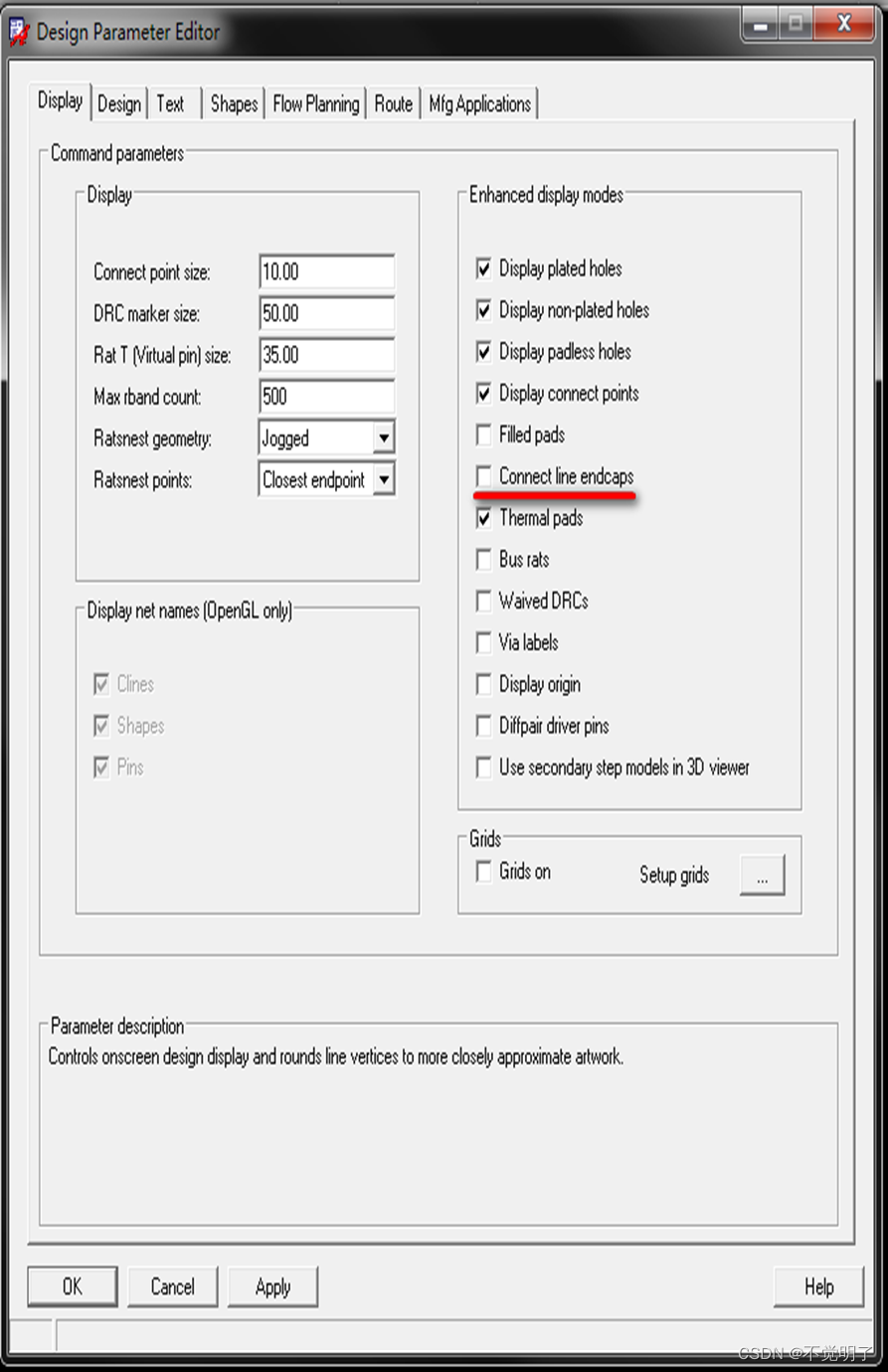

  3. 取消勾选Connect Line Endcaps
    在这里插入图片描述

  4. 选择Apply和ok
