硬件-MOS管-米勒电容

一:米勒效应解决办法

  • 米勒电容:使MOS管上升沿时间变得更长,从而导致MOS管发热更多。
  • 解决办法:

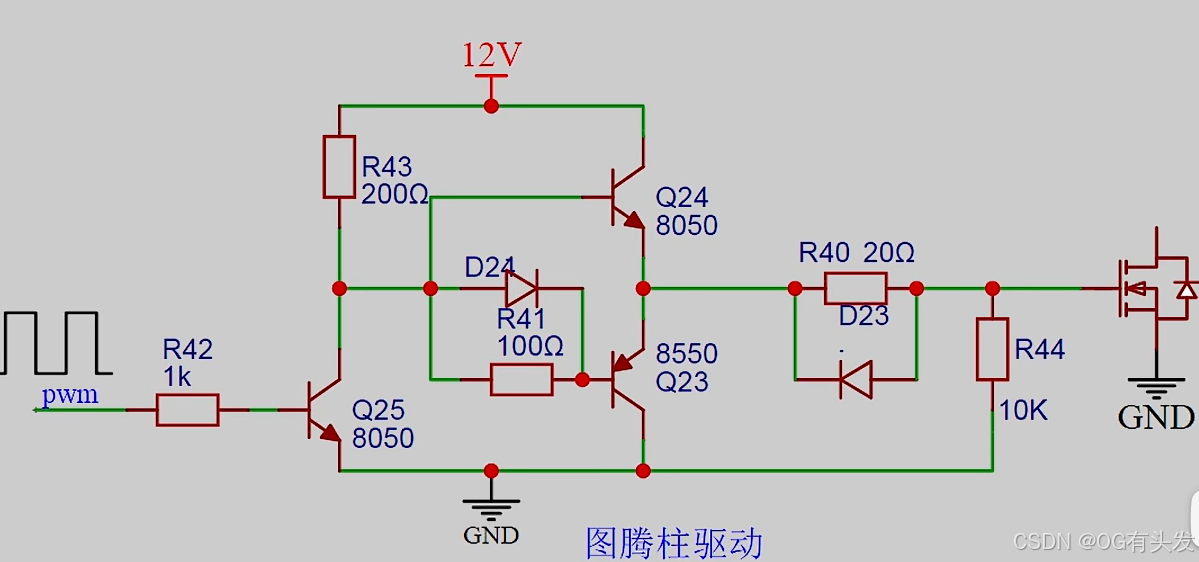

  • ①首先第一个就是增大MOS管的驱动功率,这是一个万能的方法。要增大MOS管的驱动功率,可以选用专用的MOS管驱动芯片,也可以使用图腾柱驱动;

在这里插入图片描述

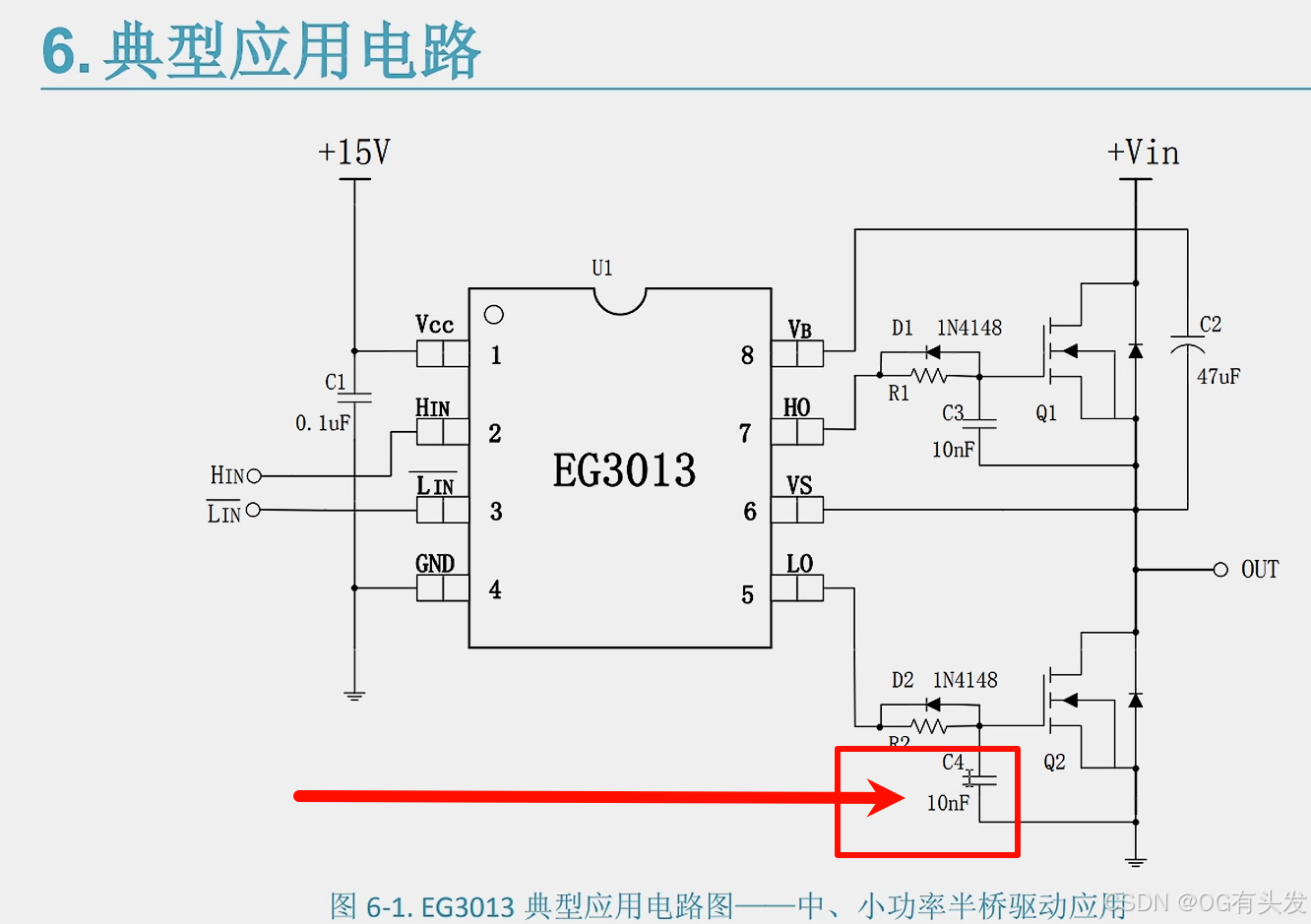

  • ②第二个方法就是在GS之间并联一个10nf的电容。
  • 这个电容的作用是在上升沿的第一个阶段,驱动电荷被存储到这一个电容里面,在第二个阶段可以帮忙释放一些出来,给CGD充电,但是似乎作用有限,因为我把这个电容拿掉之后,波形没有明显的变化。
  • gs加电容是用来吸收MOS管关断时产生的尖峰电压,防止Mos管误开启,尤其是在桥式驱动电路中,冲击电压只用电阻消耗是不够的。
    在这里插入图片描述
  • ③第三个方法就是针对逆变器和开关电源的;可以采用ZVS零电压控制,把VGS的上升沿设置在VDS的过零点,形象一点说就是趁MOS管打瞌睡的时候把它导通,这样可以减小米勒效应带来的影响。

二:米勒电容的示波器图分析

2.1 米勒平台波形图

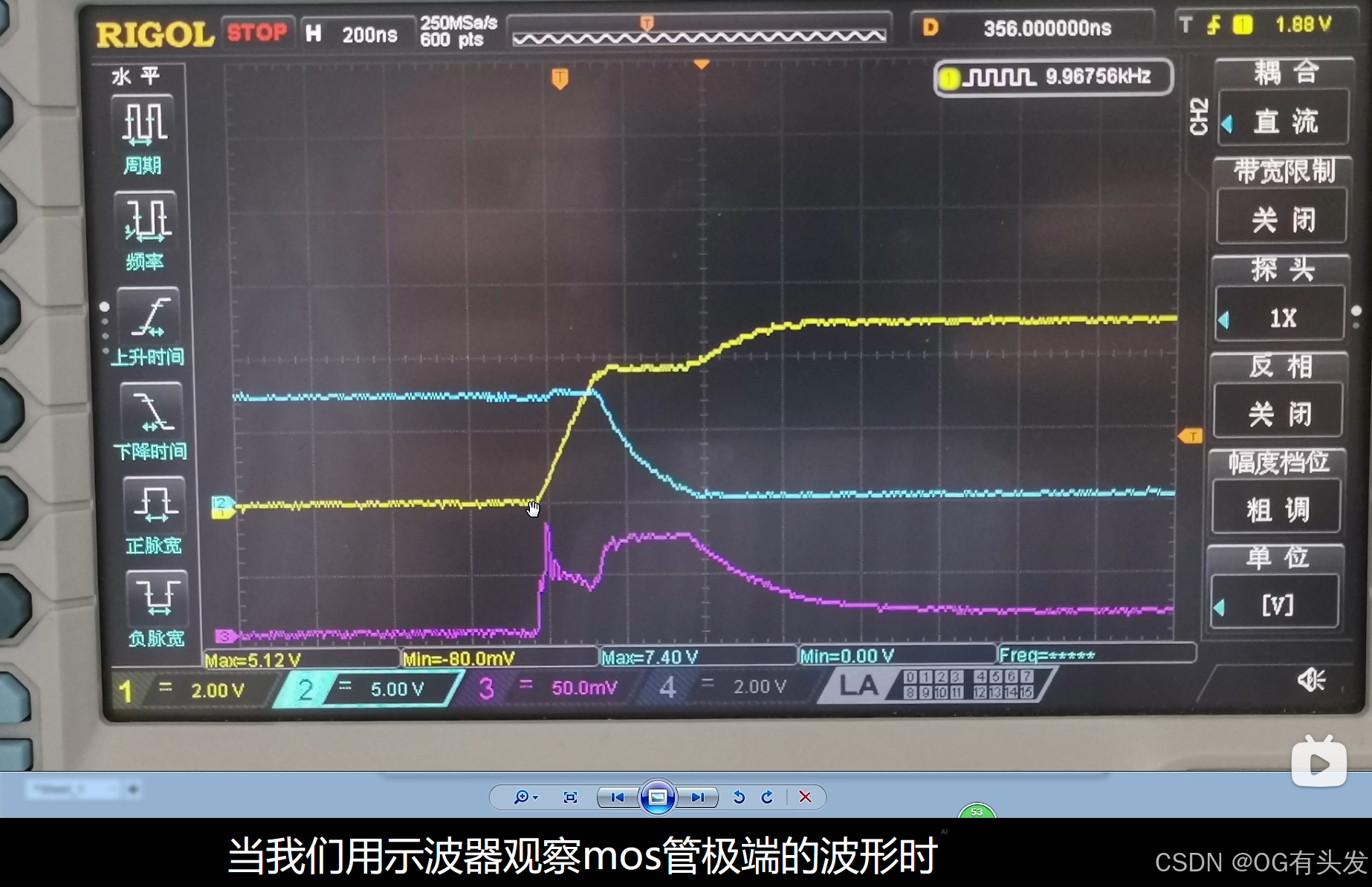

  • 当我们用示波器观察mos管G端的波形时(黄色这条线),中间平缓的区间就是由mos管的米勒电容造成的,这个现象被称之为米勒效应。
    在这里插入图片描述

2.2 米勒电容前置知识

  • 补充两个知识点:

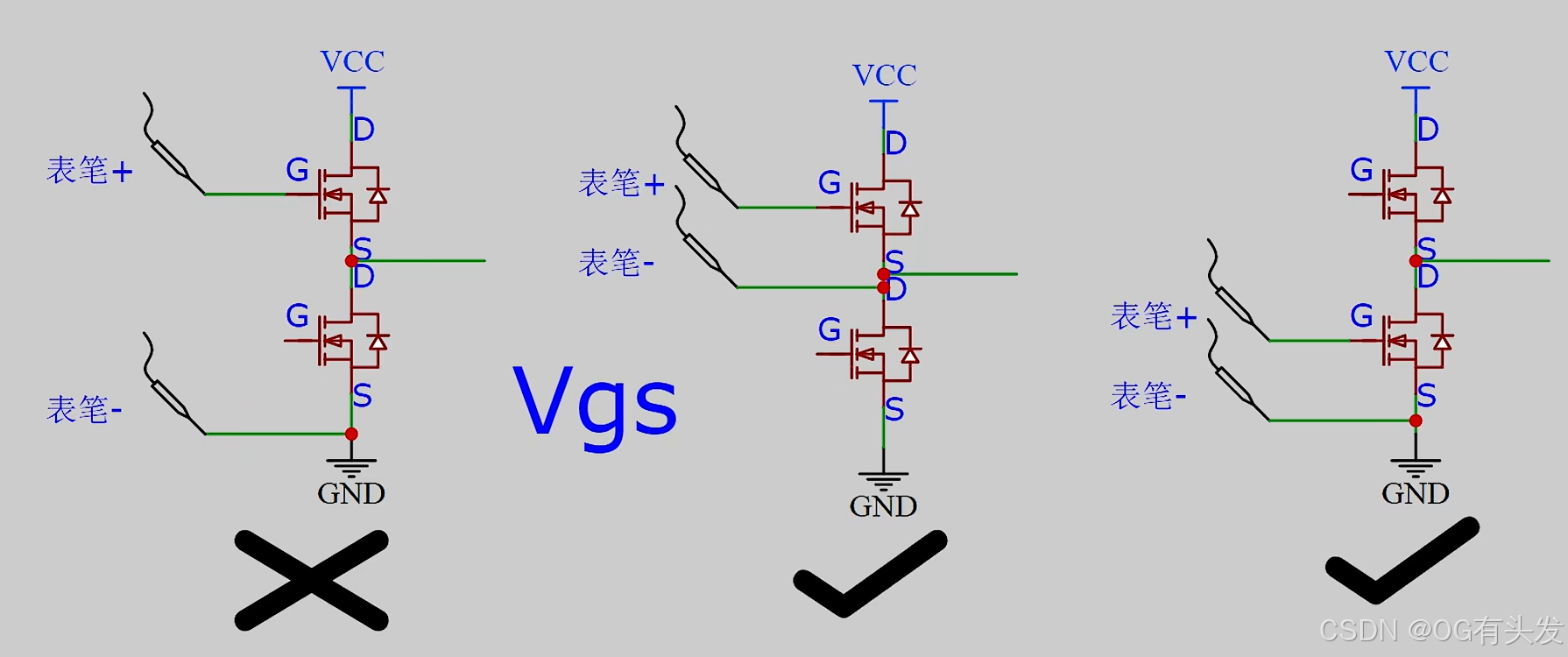

    ①使MOS管导通的不是G点关于GND的电压,而是GS两端的电压差Vgs.
    ②G端的PWM上升和下降沿不够陡峭(黄色线),是MOS管发热的主要原因,上升沿的爬升部分用时越长,MOS管发热就越多,下降沿同理,米勒电容延迟了上升和下降沿的时间。
    在这里插入图片描述

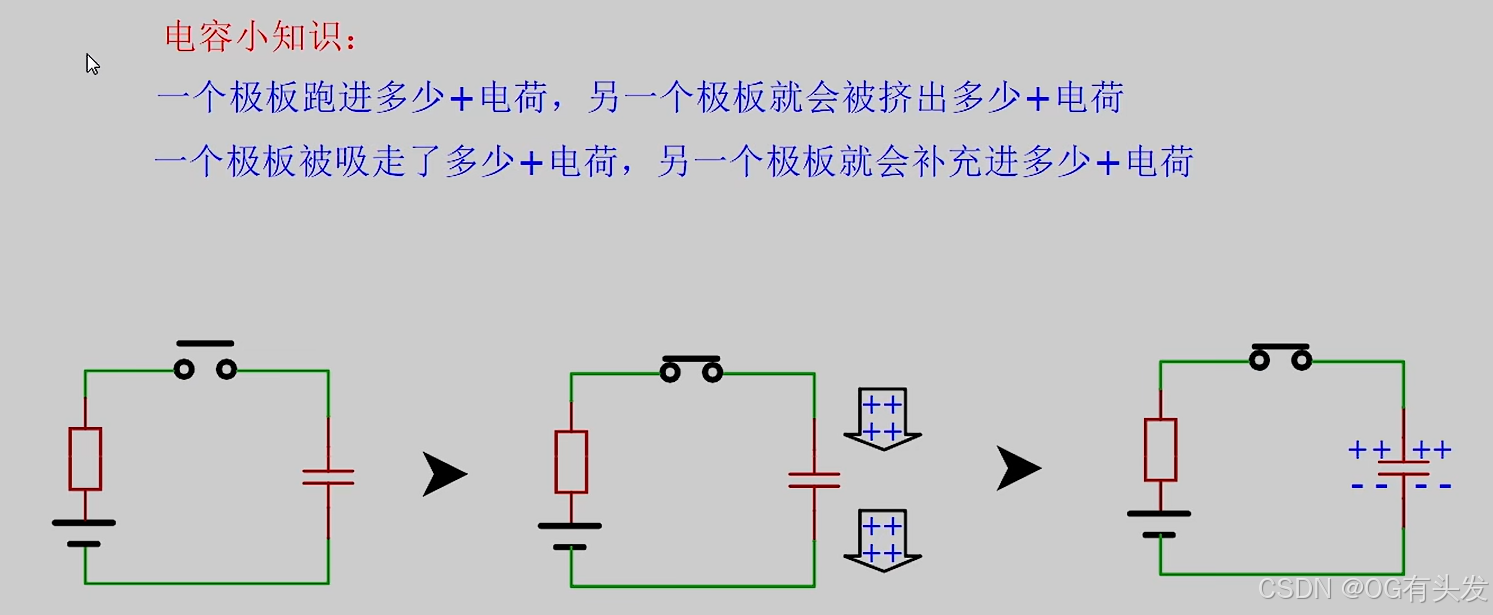

  • 一个极板跑进了多少+电荷,另一个极板就会被挤出多少+电荷;一个极板被吸走了多少+电荷,另外一个极板就会被补充进多少+电荷 在这里插入图片描述

2.3 MOS管的三个电容

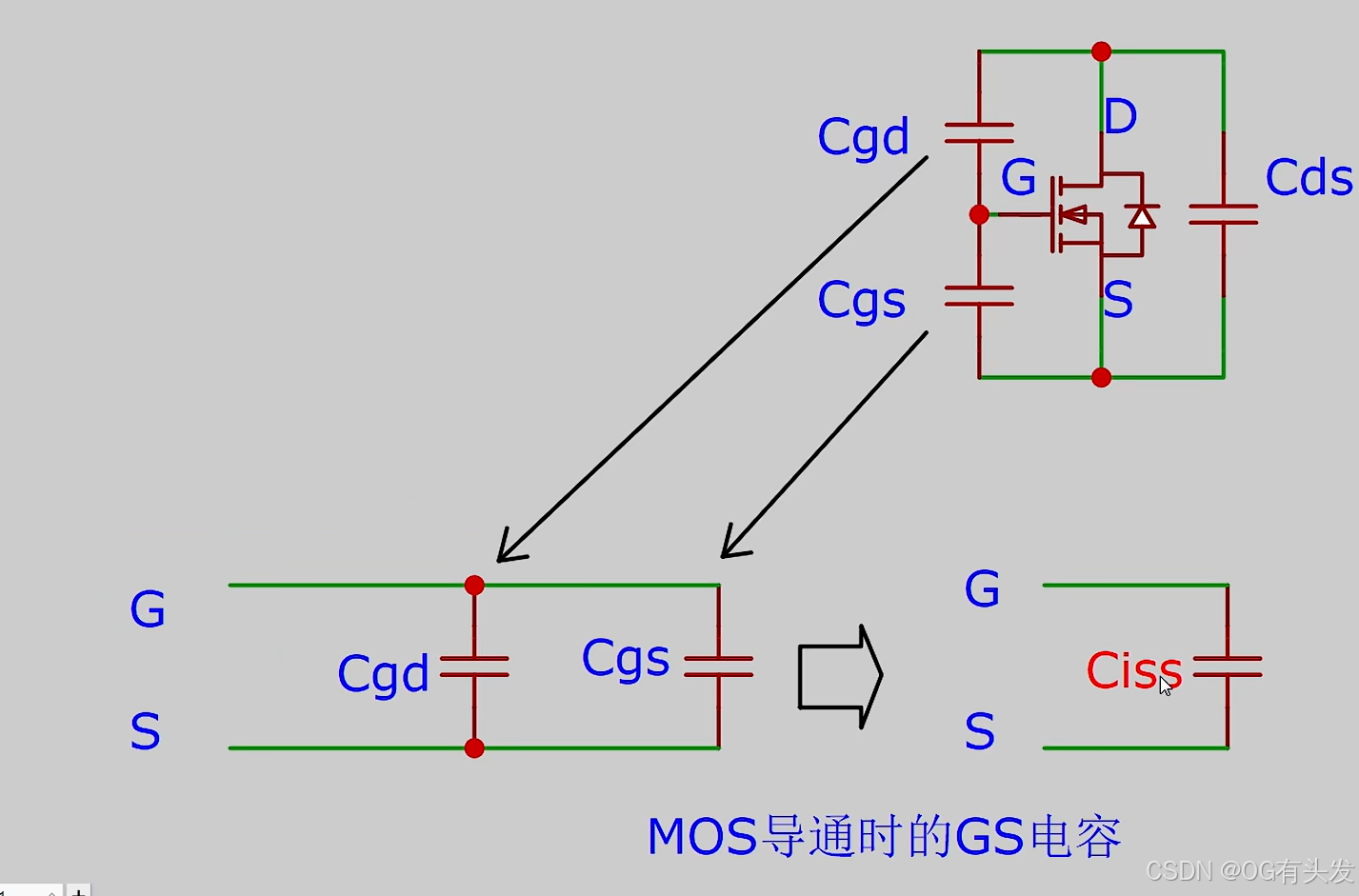

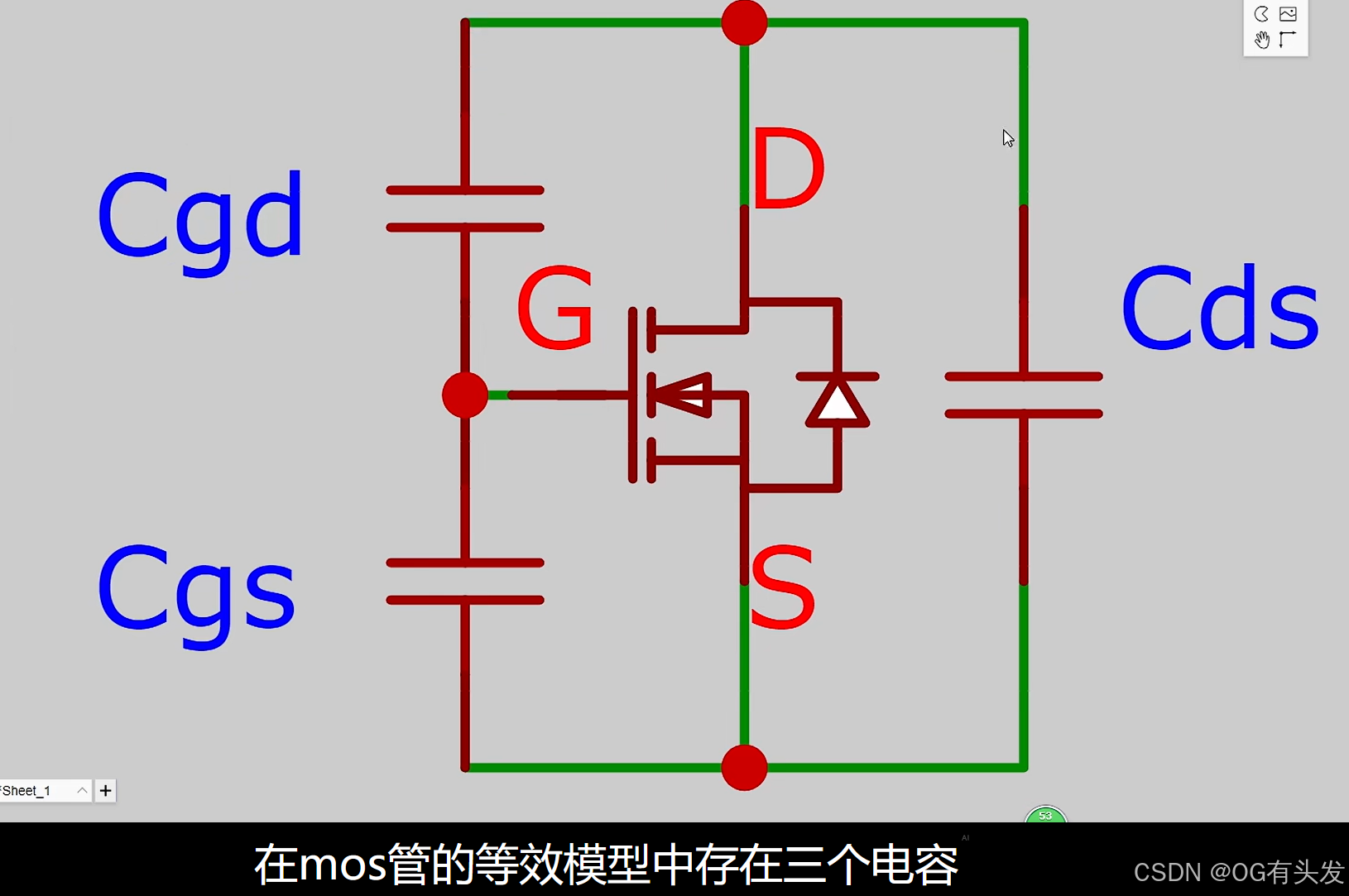

在MOS管的等效模型中存在三个电容:

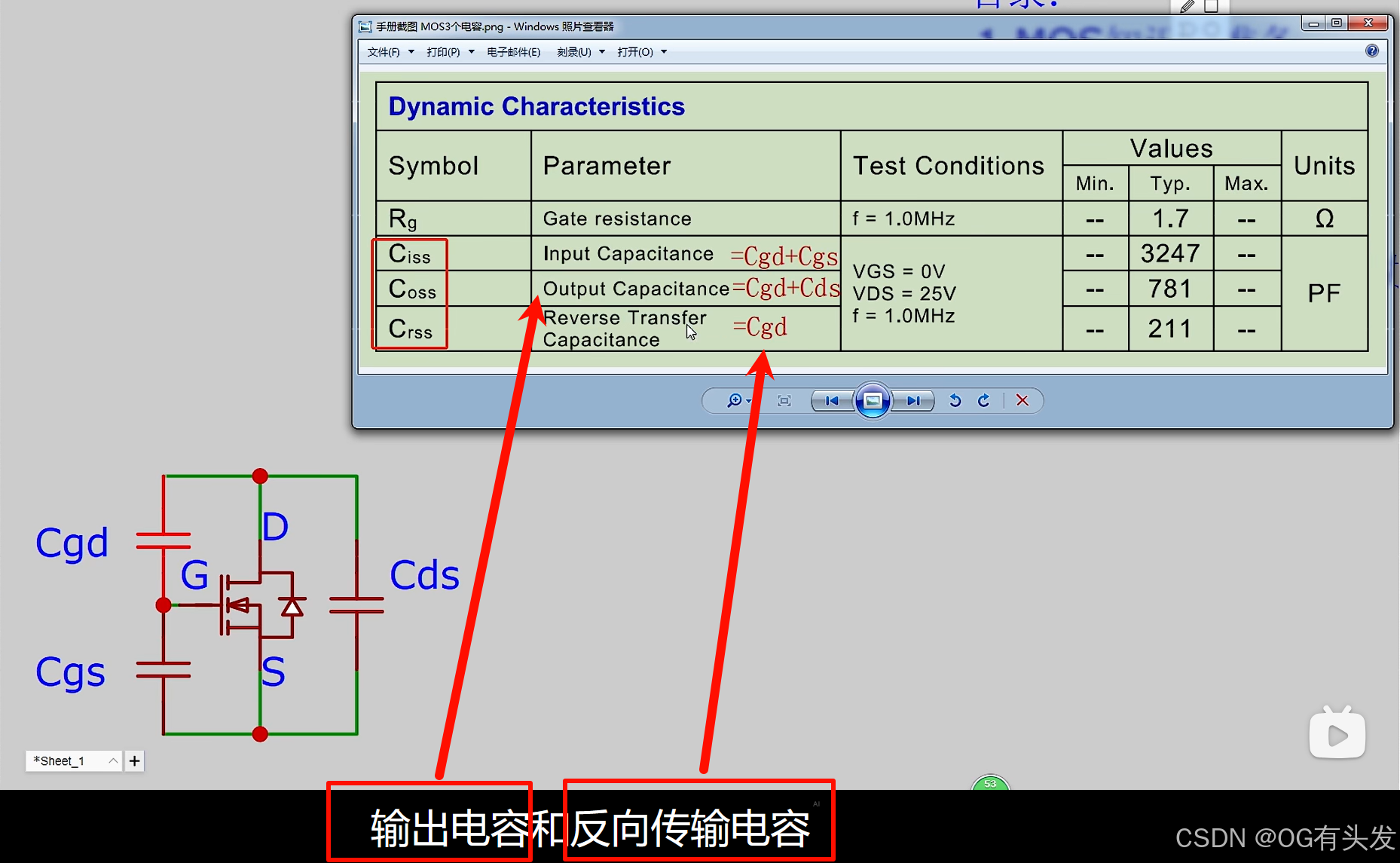

  • 输入电容:Ciss=Cgd+Cgs;
    输出电容:Coss=Cgd+Cds;(mos管关断时,D和S两端的电容)
    反向传输电容:Crss=Cgd
    在这里插入图片描述
    在这里插入图片描述在这里插入图片描述

2.4 寄生的Cgd电容(米勒电容)

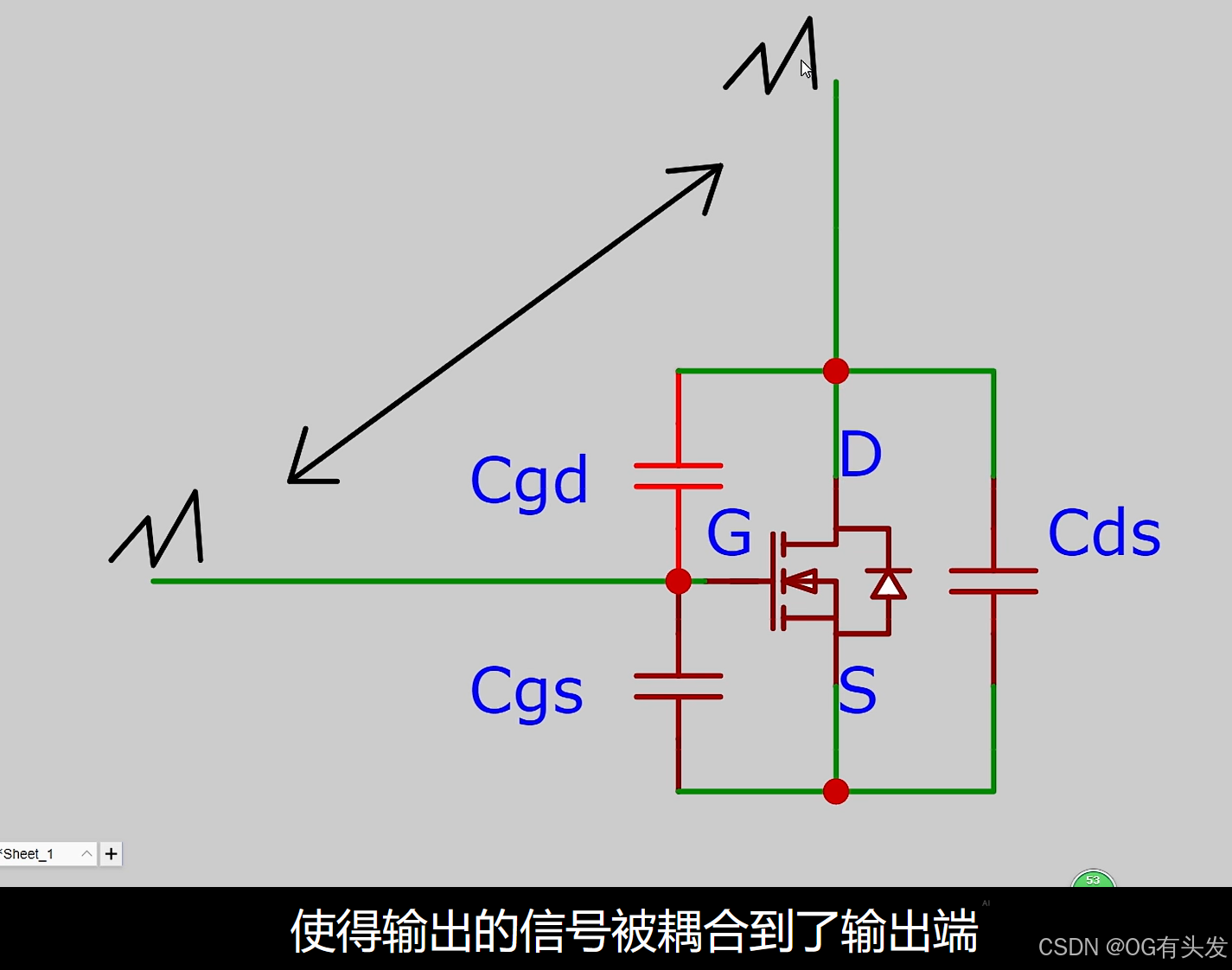

  • Cgd:是今天介绍的主角,米勒电容。因为Cgd在G和D之间,使得输出的信号被耦合到了输出端,导致的后果就是MOS管的开通时间延长,mos管的发热量加大,严重降低了mos管的性能,又或者是使mos管误导通烧毁电路。
  • Cgs:造成上升沿缓慢和振铃现象。
  • Cds:主要是影响功率回路。
    在这里插入图片描述

2.5 米勒效应三个阶段

  • MOS导通过程在这里插入图片描述

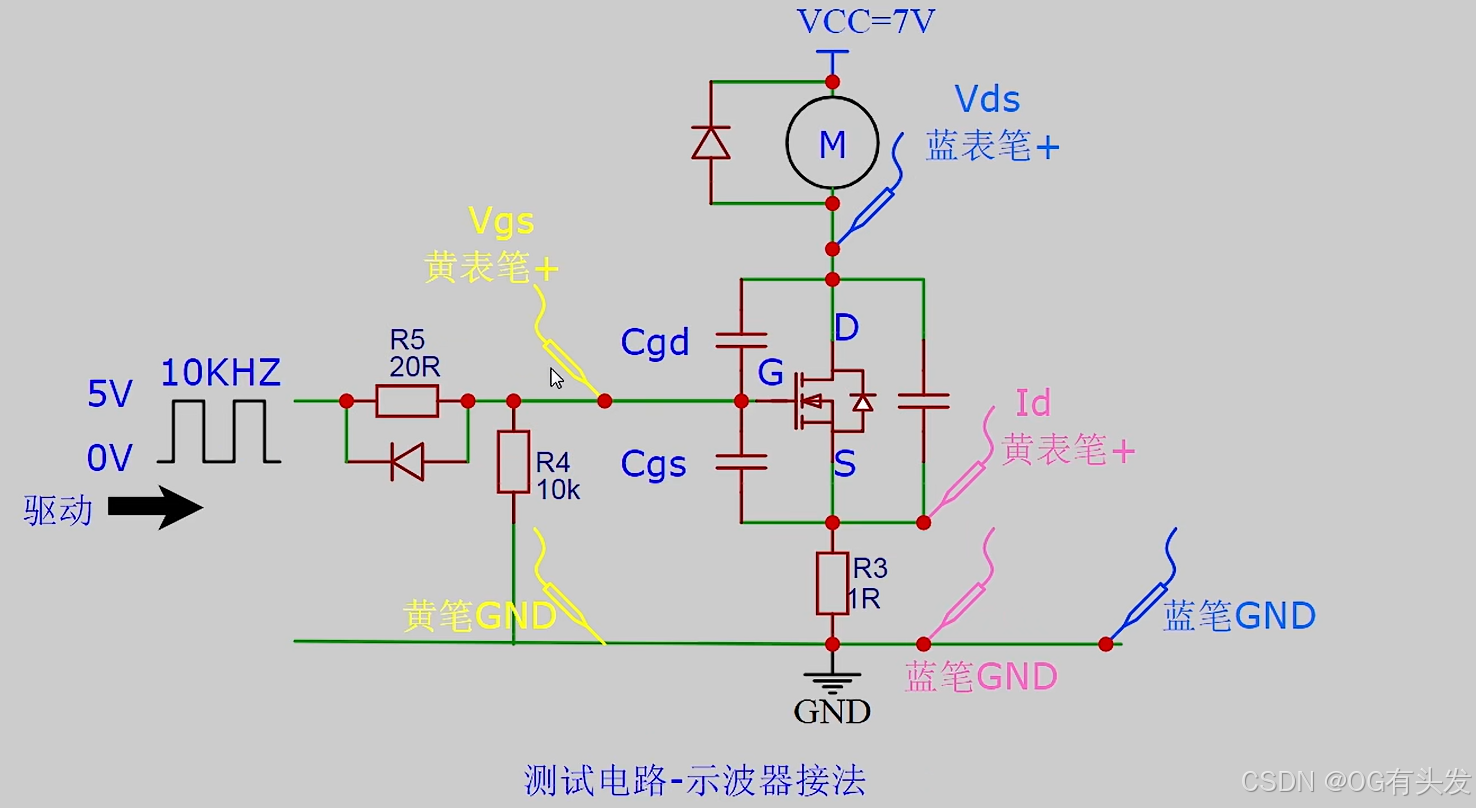

  • 接上示波器
    黄色表笔测量Vgs;蓝色表笔Vds;紫色表笔测量电流Id;

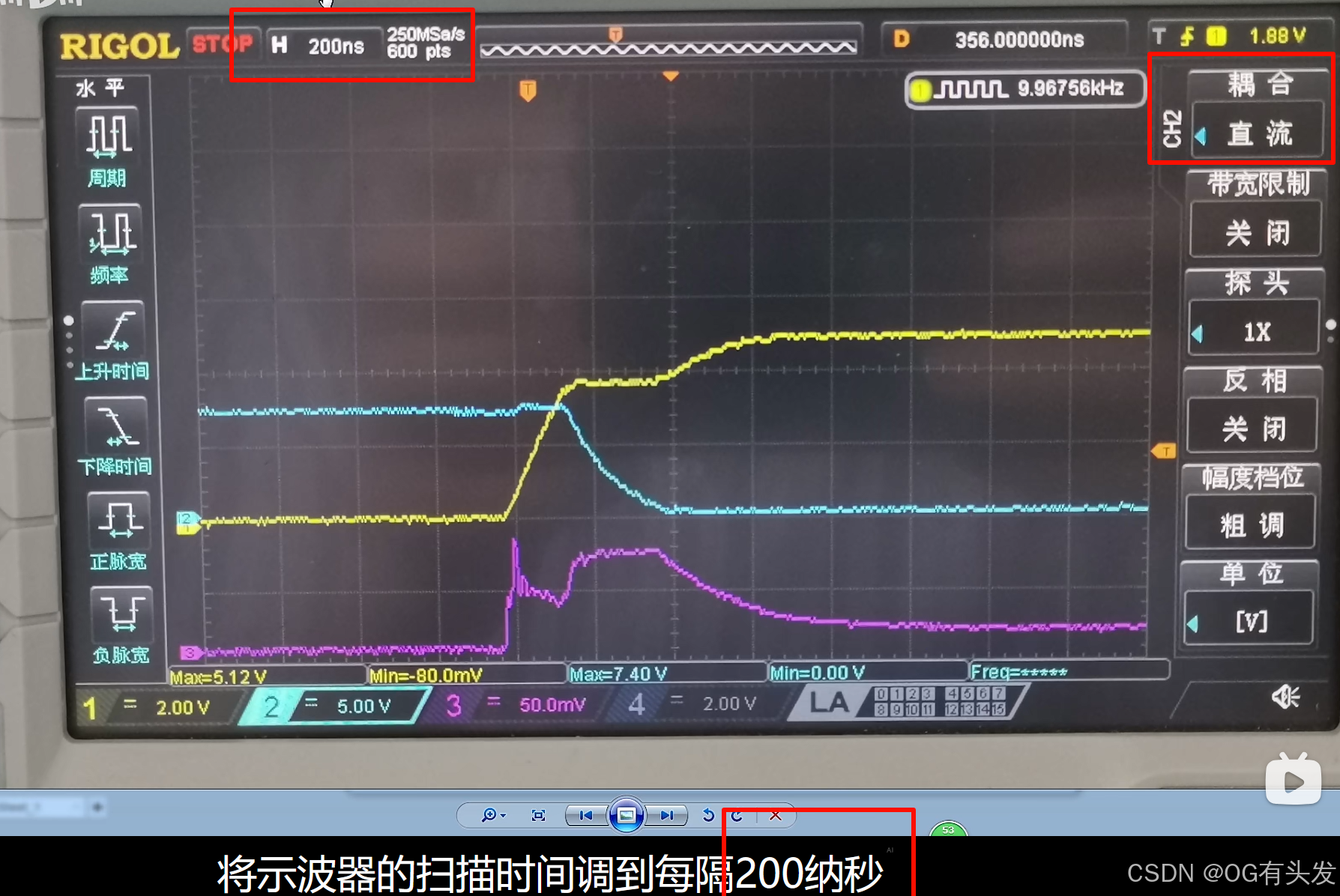

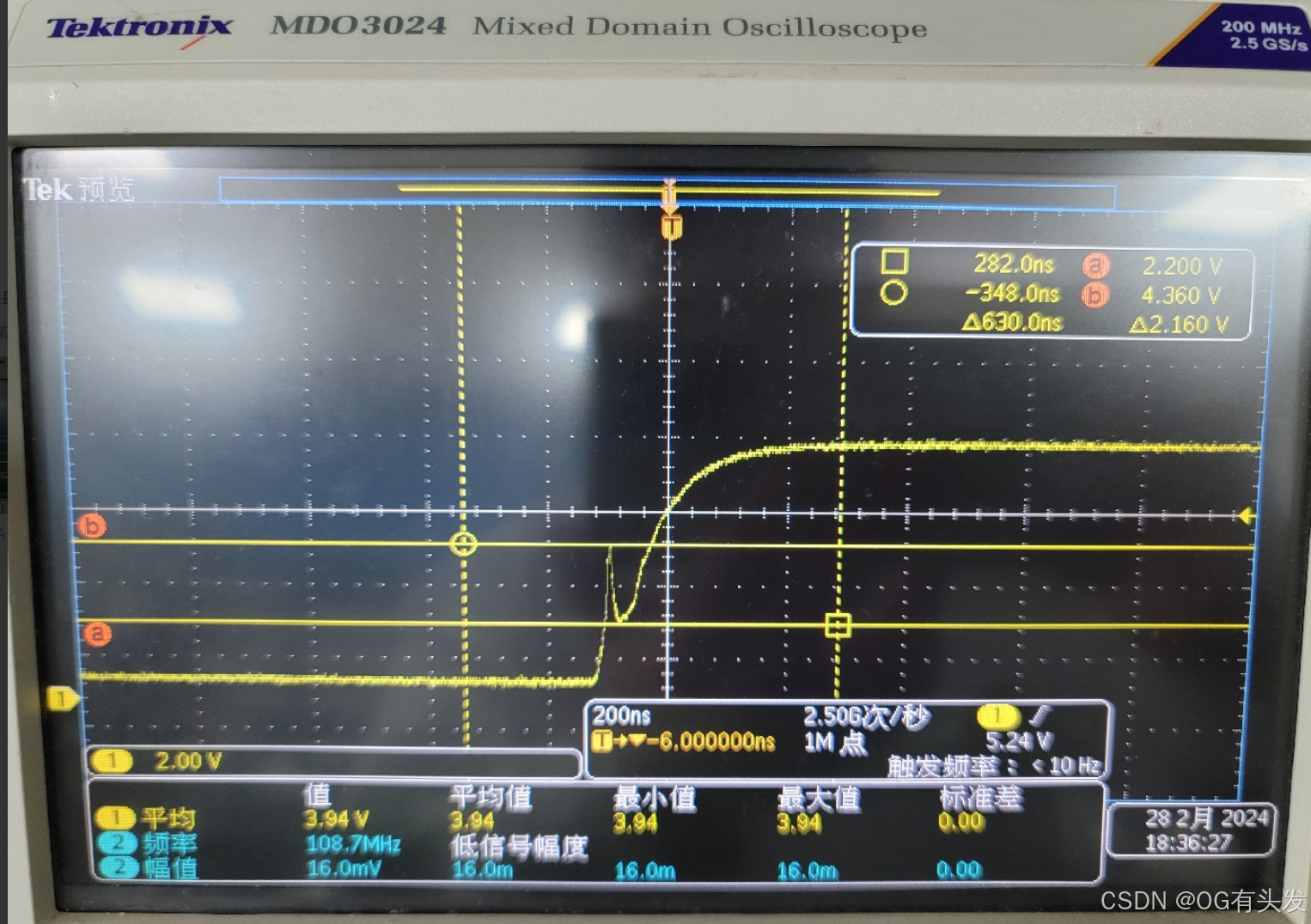

  • 驱动电压是0-5V10k赫兹的PWM,将示波器的扫描时间调到每隔200ns,测得的波形如图。
    在这里插入图片描述在这里插入图片描述
  • 黄色的曲线在上升过程中有一个平台,这就是由米勒电容导致的米勒平台。

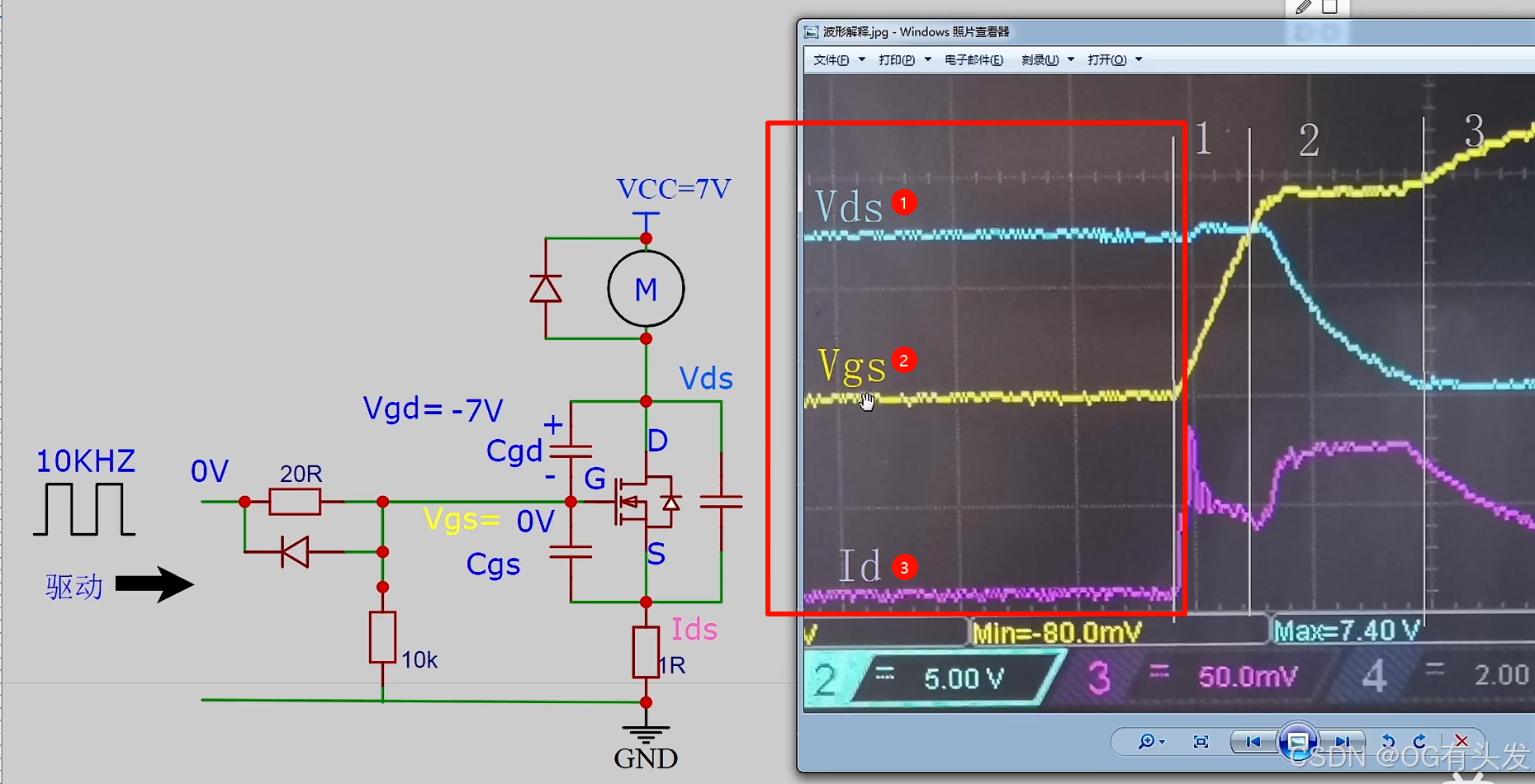

  • ①当在PWM的低电平阶段时,mos管不导通;Vgs=0V ,Cgs两端电压=0v;Cgd两端电压=-7V;Vds=Vcc=7V,Ids=0a
  • ②当PWM的上升沿出现时,Vgs电压也就逐渐上升,这个上升的过程标准是3个阶段.
  • 第一阶段(红色框框):驱动电压对Cgs和Cgd同时充电,电压将正电荷推向了G端,电荷兵分两路;一路往下,正电荷被灌进来了Cgs的G端的电压逐渐抬升, 另外一路向上,驱动电压将正电荷推进了Cgd的下极板,下极板的负电荷被中和掉了一部分,上极板的正电荷被挤出了一部分(这是米勒电容的物理现象叫消融),由于此时的MOS管是关断的,这一部分正电荷只能够是流入VCC端电容,电容CGD上极板的电压等于VCC是不变的,下极板的负电荷逐渐被正电荷中和掉,那么这个电容两端的电压差逐渐减少,所以下极板的电压也是逐渐上升的,那么综合来看,这两个电容共同的结果都是使G端的电压逐渐上升,普遍的说法是,此时CGD对电流的分流比较少,所以可以忽略掉这个电容。
    在这里插入图片描述

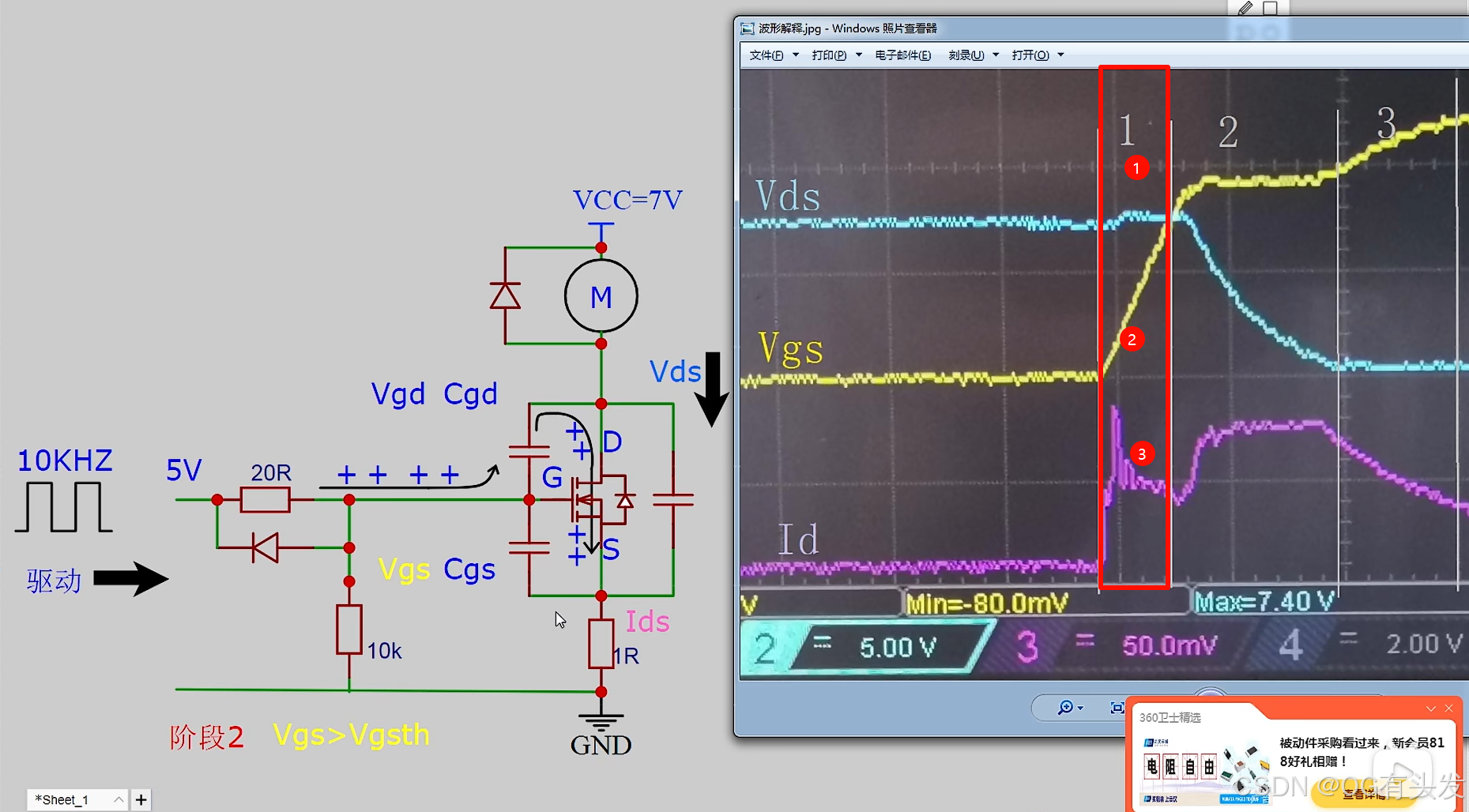

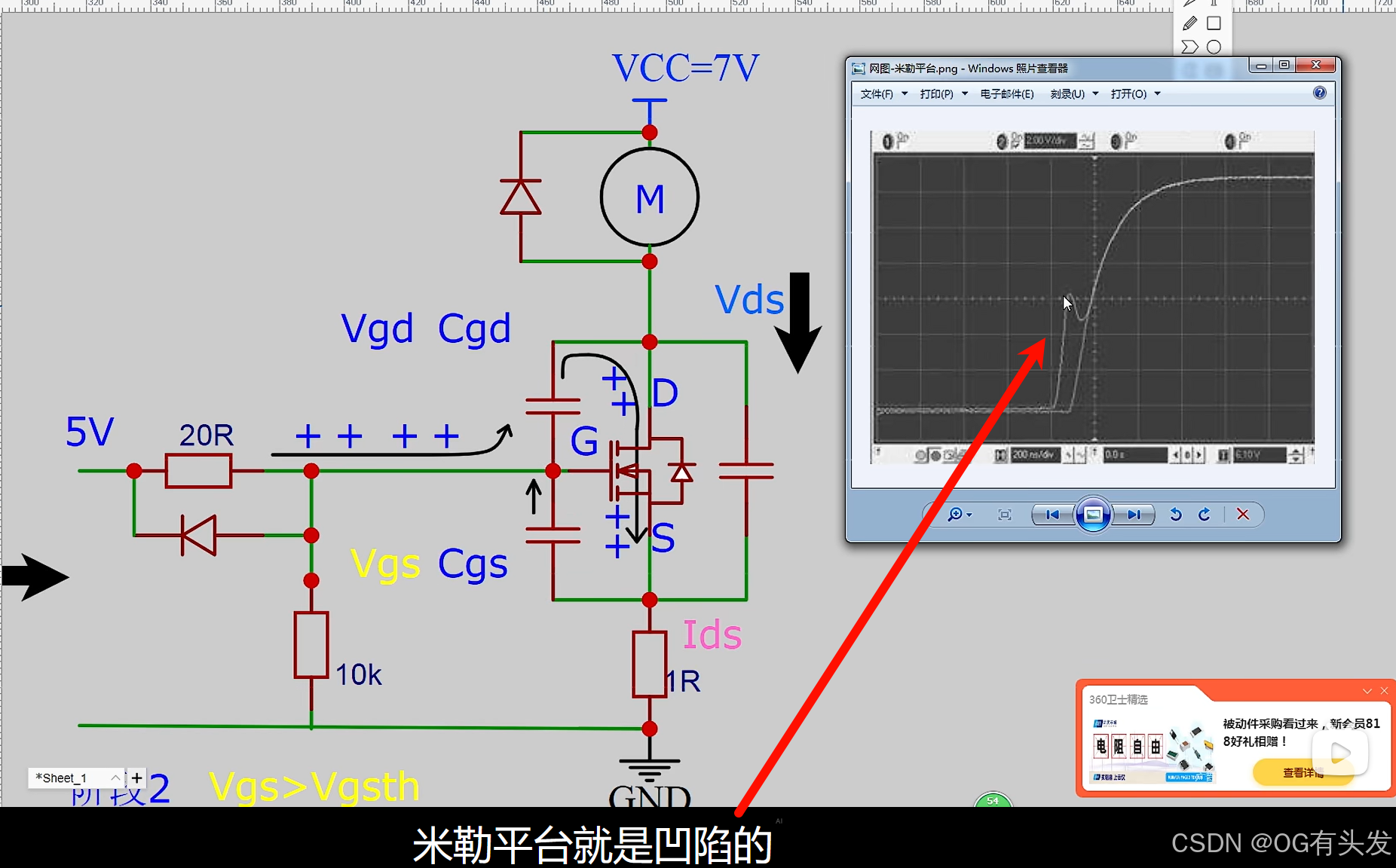

  • 第二个是重点阶段(红色框框):随着Vgs电压逐渐上升,当Vgs>Vgsth,MOS 管开始逐渐导通,VDS电压会急剧下降,ds两端就像一个开关,闭合电容CGD的上极板电压急剧下降,这个过程中,伴随着大量的正电荷被吸到gs的GND端,与此同时,下极板大量的吸收正电荷,这些正电荷就是从驱动端的电流过来的,此时Cgd犹如洪水猛兽一样,将驱动端几乎所有的电流都吸走,而下面的电容Cgs电荷却得不到补充,所以这期间(图中的②)VGS就无法继续上升,也就出现了一个平台(米勒平台),有时候米勒电容胃口太大,甚至驱动电压还不够它吸收,这时候就会从Cgs吸走正电荷,这种情况下,米勒平台就是凹陷的,虽然CGD的胃口很大,但好在CGD还是充满了,此时,mos管完全导通,上极板相当于直接接到了gnd,所以上极板的电压等于0V,Vgd等于驱动电压,mos就这样在稳定的状态下等待着下降沿的出现,关于下降沿同样会出现米勒效应,以上就是描述单个MOS管的米勒效应。
    在这里插入图片描述在这里插入图片描述在这里插入图片描述
    米勒平台回沟很严重,应该是驱动能力不足,可以试着增加驱动芯片还是那个的驱动电容大小试试;
    cgd太大,换个mosfet,或者拿图腾柱驱动。
