背景

离散控制过程系统，可用一个线性随机微分方程来描述：

系统状态： $Z(k)=H X(k)+V(k)$

系统测量值： $Z(k)=H X(k)+V(k)$

X(k)是k时刻的系统状态；

U(k)是k时刻对系统的控制量；

A和B是系统参数，对于多模型系统，他们为矩阵；

Z(k)是k时刻的测量值，

H 是测量系统的参数，对于多测量系统，H 为矩阵。

W(k)、V(k)分别表示过程和测量的噪声。他们被假设成高斯白噪声(White Gaussian Noise)，他们的方差分别是Q、R。

对于满足上面的条件(线性随机微分系统，过程和测量都是高斯白噪声)，卡尔曼滤波器是最优的信息处理器。

卡尔曼五个基本公式

假设现在的系统状态是k，根据系统的模型，可以基于系统的上一状态而预测出现在状态：

预测值： $X(k|k-1)=A X(k-1|k-1)+B U(k)$

X(k|k-1)：是利用上一状态预测的结果；

X(k-1|k-1)：是上一状态最优的结果；

U(k)：为现在状态的控制量，如果没有控制量，它可以为0；

对应于X(k|k-1)的协方差矩阵：

协方差： $P(k|k-1)=AP(k-1|k-1) A^T+Q$

P(k|k-1)是X(k|k-1)对应的协方差；

P(k-1|k-1)是X(k-1|k-1)对应的协方差；

Q是系统过程的协方差；

结合预测值和测量值，我们可以得到现在状态(k)的最优化估算值X(k|k)：

最优估计值： $X(k|k)= X(k|k-1)+K_g (k) (Z(k)-H X(k|k-1))$

中Kg为卡尔曼增益(Kalman Gain)；

卡尔曼增益： $K_g (k)= P(k|k-1) H^T/(HP(k|k-1)H^T+R)$

R是测量噪声的协方差；

为了要另卡尔曼滤波器不断的运行下去直到系统过程结束，我们还要更新k状态下X(k|k)的协方差:

协方差更新： $P(k|k) =(I-K_g (k) H)P(k|k-1)$

其中I为对角元素为1的对角阵，对于单模型单测量，I=1。

当系统进入k+1状态时，P(k|k)就是式2的P(k-1|k-1)。

这样，算法就可以自回归的运算下去。

举例

这个姿态解算存在很多问题，不建议实际使用，只建议学习下思想

我们以陀螺仪、加速度计传感器为例，讲解如何实现卡尔曼滤波：

下面我们从卡尔曼滤波的五个基本公式，来一步步推导程序为何这样写：

Step 1 ：基于系统的上一状态的预测值

陀螺仪有个静态漂移（而且还是变化的），静态漂移就是静止了没有角速度然后陀螺仪也会输出一个值，这个值肯定是没有意义的，计算时要把它减去：

rate = GyroRate - bias;

减去零骗再经过积分，即可得陀螺仪计算出来的角度：

angle = angle + rate*dt;

其中等号左边 angle 是当前计算出来的角度；右边 angle 是上一次计算的角度；dt是两次滤波之间的时间间隔；

bias也是一个变化的量，但是就预测来说认为现在的漂移跟上一时刻是相同的即

bias = bias

将两个式子写成矩阵的形式：

我们令：

这样就得到了第一个基本公式： $X(k|k-1)=A X(k-1|k-1)+B U(k)$ ；

Step 2 ：对应于X(k|k-1)的协方差更新

$P(k|k-1)=AP(k-1|k-1) A^T+Q$

这里首先要给出两个值，一个是漂移的噪声，一个是角度值的噪声，（所谓噪声就是数据的方差值）

这里的Q为向量的协方差矩阵，即：；

因为漂移噪声还有角度噪声是相互独立的，则：

cov(bias,angle) = 0

cov(angle,bias) = 0

又因为 cov(x,x) = D(x)

所以上面的协方差矩阵可以简化为：

这里的两个方差值是开始就给出的常数，程序中的定义如下：Q_angle = 9.99999977E-3；Q_bias = 5.49999997E-2；

设：，则：

于是就有如下程序：

P[0][0] += dt * (dt*P[1][1] - P[0][1] - P[1][0] + Q_angle);
P[0][1] -= dt * P[1][1];
P[1][0] -= dt * P[1][1];
P[1][1] += Q_bias * dt;

Step 3 ：计算卡尔曼增益

$K_g (k)= P(k|k-1) H^T/(HP(k|k-1)H^T+R)$

设：，因为是直接测量的，所以设：，则：

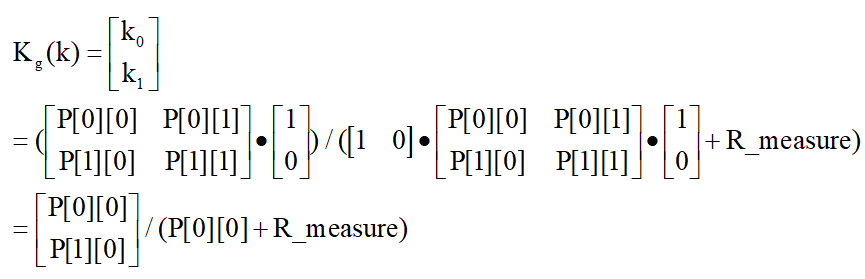

程序中先计算分子，然后分子 ÷ 分母：

S = P[0][0] + R_measure;

K[0] = P[0][0] / S;
K[1] = P[1][0] / S;

Step 4：计算最优估计值

$X(k|k)= X(k|k-1)+K_g (k) (Z(k)-H X(k|k-1))$

Z(k)是k时刻的角度测量值，这里既是加速度测量的角度 Acc_Angle；

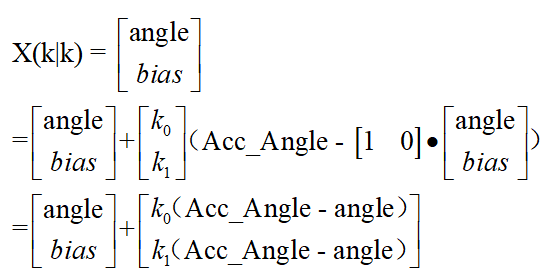

程序中先计算角度误差，然后再乘增益k：

angle_err = Acc_Angle - angle; //角度误差

angle += K[0] * angle_err;
bias  += K[1] * angle_err;

Step 5：更新k状态下X(k|k)的协方差

$P(k|k) =(I-K_g (k) H)P(k|k-1)$

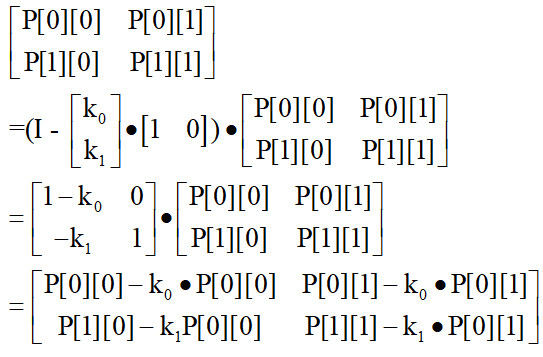

于是便有如下程序：

P[0][0] -= K[0] * P[0][0];
P[0][1] -= K[0] * P[0][1];
P[1][0] -= K[1] * P[0][0];
P[1][1] -= K[1] * P[0][1];

程序如下：


float Q_angle;
float Q_bias;
float R_measure;

static float angle;   //角度
static float bias;    //陀螺仪漂移
static float rate;    //角速度
static float P[2][2]; //误差协方差矩阵

void Kalman_Init(void)
{
	Q_angle = 9.99999977E-3;//角度噪声协方差
	Q_bias = 5.49999997E-2; //陀螺仪漂移噪声协方差
	R_measure = 0.03f;	//角度测量噪声

	angle = 0.0f; //复位角度
	bias  = 0.0f; //复位陀螺仪漂移

	P[0][0] = 0.0f; //协方差矩阵
	P[0][1] = 0.0f;
	P[1][0] = 0.0f;
	P[1][1] = 0.0f;

}

//dt：周期
//Gyro:陀螺仪角速度值
//Accel：加速度计算出来的角度
void  Kalman_getAngle(float dt,float Gyro_rate,float Acc_Angle)
{

	float K[2];		//卡尔曼增益
	float S;		//计算卡尔曼增益时候的分母
	float angle_err;        //计算最优估计值时的角度误差

	/* Step 1 */
	//基于系统的上一状态的预测值
	rate = Gyro_rate - bias;//陀螺仪：角速度 - 角速度漂移
	angle = angle + rate*dt;//陀螺仪角速度积分成的角度=

	/* Step 2 */
	//对应于X(k|k-1)的协方差更新
	P[0][0] += dt * (dt*P[1][1] - P[0][1] - P[1][0] + Q_angle);
	P[0][1] -= dt * P[1][1];
	P[1][0] -= dt * P[1][1];
	P[1][1] += Q_bias * dt;

	/* Step 3 */
	//计算卡尔曼增益
	S = P[0][0] + R_measure; //分母

	K[0] = P[0][0] / S;
	K[1] = P[1][0] / S;

	/* Step 4 */
	//计算最优估计值
	angle_err = Acc_Angle - angle; //角度误差

	angle += K[0] * angle_err;
	bias  += K[1] * angle_err;

	/* Step 5 */
	//更新k状态下X(k|k)的协方差
	P[0][0] -= K[0] * P[0][0];
	P[0][1] -= K[0] * P[0][1];
	P[1][0] -= K[1] * P[0][0];
	P[1][1] -= K[1] * P[0][1];

};
