配置OSPF基本功能示例

组网图形

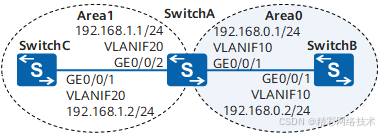

图1 配置OSPF基本功能组网图

OSPF简介

OSPF（Open Shortest Path First开放式最短路径优先）是IETF组织开发的一个基于链路状态的内部网关协议（Interior Gateway Protocol）。目前针对IPv4协议使用的是OSPF Version 2（RFC2328）。

OSPF具有适应范围广、收敛快、无自环、区域划分、等价路由、支持验证、组播发送等特点。由于OSPF具有以上优势，使得OSPF作为目前主流的IGP协议被广泛应用于各个行业，例如企业、运营商、政府、金融、教育、医疗等。

OSPF采用分层设计的结构，并且具有丰富的路由策略控制功能，能够适用于各种不同规模、不同组网结构的应用场景。因此在部署IGP协议的时候，OSPF经常是用户的首选方案。

配置注意事项

• 每个OSPF进程的Router ID要保证在OSPF网络中唯一，否则会导致邻居不能正常建立、路由信息不正确的问题。建议在OSPF设备上单独为每个OSPF进程配置全网唯一的Router ID。
• OSPF协议将自治系统划分成不同的区域（Area），其中区域号（Area ID）是0的称为骨干区域。OSPF要求所有非骨干区域必须与骨干区域保持连通，并且骨干区域的设备之间也要保持连通。
• 一般情况下，链路两端的OSPF接口的网络类型必须一致，否则双方不可以建立起邻居关系。但是，当链路两端的OSPF接口的网络类型一端是广播网而另一端是P2P时，双方仍可以正常的建立起邻居关系，但互相学不到路由信息。
• 一般情况下，链路两端的OSPF接口的IP地址的掩码必须一致，否则双方不能正常建立OSPF邻居关系。但在P2MP网络中，可以通过配置命令ospf p2mp-mask-ignore来使设备忽略对网络掩码的检查，从而正常建立OSPF邻居关系。
• 对于广播和NBMA类型网络，链路中至少要有一个OSPF接口的DR优先级不为0，这样才能正常选举出DR。否则两边的邻居状态只能达到2-Way。

组网需求

如图1所示，网络中有三台交换机。现在需要实现三台交换机之间能够互通，且以后能依据SwitchA和SwitchB为主要的业务设备来继续扩展整个网络。

配置思路

采用如下的思路配置OSPF基本功能：

在各交换机的VLANIF接口上配置IP地址并配置各接口所属VLAN，实现网段内的互通。

在各交换机上配置OSPF基本功能，并且以SwitchA为ABR将OSPF网络划分为Area0和Area1两个区域，实现后续以SwitchA和SwitchB所在区域为骨干区域来扩展整个OSPF网络。

操作步骤

1. 配置各接口所属的VLAN

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 20

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 20

[SwitchA-GigabitEthernet0/0/2] quit

1. 配置各VLANIF接口的IP地址
