配置OSPF的Stub区域示例

组网图形

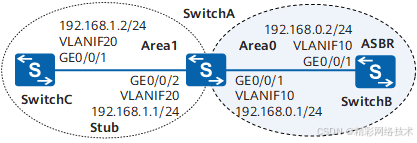

图1 配置OSPF Stub区域组网图

Stub区域简介

Stub区域的ABR不传播它们接收到的自治系统外部路由，在Stub区域中路由器的路由表规模以及路由信息传递的数量都会大大减少。为保证到自治系统外的路由依旧可达，该区域的ABR将生成一条缺省路由，并发布给Stub区域中的其他非ABR路由器。

例如H公司有一台设备通过单链路与骨干区域连接，这台设备的性能较低，路由表规格也比较小。对于这台设备来说，这个区域需要访问其他区域，或者是OSPF域外的网段的时候，它的路由的下一跳都是这个单链路所对应的下一跳核心设备的IP。所以这个区域没有必要学习到大量的OSPF外部路由，此时就可以考虑将该区域配置成Stub区域。这样就能减小这个区域的路由表规模，降低对设备性能资源的消耗。

配置注意事项

• 骨干区域不能配置成Stub区域。
• Stub区域内不能存在ASBR，即自治系统外部的路由不能在本区域内传播。
• 虚连接不能穿过Stub区域。
• 如果要将一个区域配置成Stub区域，则该区域中的所有路由器都要配置Stub区域属性。
• 如果要将一个区域配置成Totally Stub区域，该区域中的所有路由器必须配置stub命令，而其中该区域的ABR路由器需要配置stub no-summary命令。
• stub no-summary命令仅能用于ABR上，用于禁止ABR向Stub区域内发布3类LSA。在ABR上配置该命令以后该区域成为Totally Stub区域，这时区域内的路由表项进一步减少，只有区域内路由和ABR通告的一条缺省路由。

组网需求

如图1所示，三台交换机之间运行OSPF协议，整个OSPF网络被划分为Area0和Area1两个区域，其中SwitchB作为ASBR与OSPF外部网络实现互通。现要求在不影响通信的情况下减少SwitchC上OSPF路由表的规模。

配置思路

采用如下的思路配置OSPF Stub区域：

在各交换机上配置OSPF基本功能，实现OSPF网络的基本互通。

在SwitchB上配置静态路由，并引入到OSPF路由表中，实现OSPF网络到外部网络路由可达。

配置Area1为Stub区域，初步减少SwitchC上OSPF路由表的规模。

在Area1的ABR（SwitchA）上配置禁止向Stub区域通告Type3 LSA，即将Area1配置为Totally Stub区域，达到最大限度减少SwitchC上OSPF路由表规模的目的。

操作步骤

1. 配置各接口所属的VLAN

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 20

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 20

[SwitchA-GigabitEthernet0/0/2] quit
