配置BFD for BGP4+功能示例

学习精彩网络技术老师:华为、华三、锐捷、WLAN、IPv6等全套视频课程

当BGP4+对等体之间的链路发生故障时,BFD能够快速检测到故障并通告给BGP4+,使业务流量使用备份链路传送。

组网需求

图1,DeviceA属于AS100,DeviceB和DeviceC属于AS200,DeviceA和DeviceB、DeviceA和DeviceC分别建立EBGP连接。

业务流量在主链路DeviceA→DeviceB上传送,链路DeviceA→DeviceC→DeviceB作为备份链路。

使用BFD检测DeviceA和DeviceB之间的BGP邻居关系,当DeviceA和DeviceB之间的链路发生故障时,BFD能够快速检测到故障并通告给BGP协议,使业务流量使用备份链路传送。

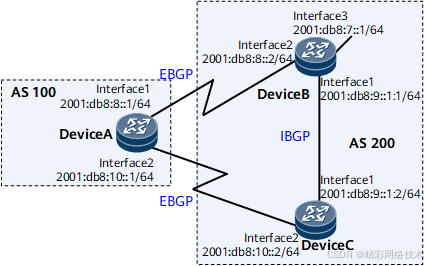

图1 配置BFD for BGP4+组网图

本例中interface1,interface2,interface3分别代表GE 0/1/0,GE 0/2/0,GE 0/3/0。

配置思路

采用如下思路配置BFD for BGP4+功能:

在各NE上配置BGP4+基本功能。

在DeviceA和DeviceB上配置MED属性控制路由的选路功能,使流量在主链路DeviceA到DeviceB上传输。

在DeviceA和DeviceB上使能BFD检测机制。

数据准备

为完成此配置例,需准备如下的数据:

DeviceA、DeviceB和DeviceC的Router ID和所在AS号。

BFD检测的对端IPv6地址。

BFD控制报文的最小发送间隔、最小接收间隔、本地检测倍数。

操作步骤
  1. 配置各NE接口的IPv6地址(略)
  2. 配置BGP4+基本功能,在DeviceA和DeviceB,DeviceA和DeviceC之间建立EBGP连接,DeviceB和DeviceC之间建立IBGP连接。

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 2001:db8:8::2 as-number 200

[*DeviceA-bgp] peer 2001:db8:10::2 as-number 200

[*DeviceA-bgp] ipv6-family unicast

[*DeviceA-bgp-af-ipv6] peer 2001:db8:8::2 enable

[*DeviceA-bgp-af-ipv6] peer 2001:db8:10::2 enable

[*DeviceA-bgp-af-ipv6] commit

[~DeviceA-bgp-af-ipv6] quit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 200

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 2001:db8:8::1 as-number 100

[*DeviceB-bgp] peer 2001:db8:9::1:2 as-number 200

[*DeviceB-bgp] ipv6-family unicast

[*DeviceB-bgp-af-ipv6] peer 2001:db8:8::1 enable

[*DeviceB-bgp-af-ipv6] peer 2001:db8:9::1:2 enable

[*DeviceB-bgp-af-ipv6] network 2001:db8:7::1 64

[*DeviceB-bgp-af-ipv6] commit

[~DeviceB-bgp-af-ipv6] quit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~Devicec] bgp 200

[*Devicec-bgp] router-id 3.3.3.3

[*Devicec-bgp] peer 2001:db8:10::1 as-number 100

[*Devicec-bgp] peer 2001:db8:9::1:1 as-number 200

[*DeviceC-bgp] ipv6-family unicast

[*DeviceC-bgp-af-ipv6] peer 2001:db8:10::1 enable

[*DeviceC-bgp-af-ipv6] peer 2001:db8:9::1:1 enable

[*DeviceC-bgp-af-ipv6] commit

[~DeviceC-bgp-af-ipv6] quit

[~DeviceC-bgp] quit

# 在DeviceA上查看,BGP邻居已经建立(Established)。

<DeviceA> display bgp ipv6 peer

 BGP local router ID : 1.1.1.1

 Local AS number : 100

 Total number of peers : 2                 Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv

  2001:db8:8::2   4         200       12       11     0 00:07:26 Established   0

  2001:db8:10::2  4         200       12       12     0 00:07:21 Established   0

  1. 配置MED属性

通过策略配置DeviceB和DeviceC发送给DeviceA的MED值。

# 配置DeviceB。

[~DeviceB] route-policy 10 permit node 10

[*DeviceB-route-policy] apply cost 100

[*DeviceB-route-policy] quit

[*DeviceB] bgp 200

[*DeviceB-bgp] ipv6-family unicast

[*DeviceB-bgp-af-ipv6] peer 2001:db8:8::1 route-policy 10 export

[*DeviceB-bgp-af-ipv6] quit

[*DeviceB-bgp] quit

[*DeviceB] commit

# 配置DeviceC。

[~DeviceC] route-policy 10 permit node 10

[*DeviceC-route-policy] apply cost 150

[*DeviceC-route-policy] quit

[*DeviceC] bgp 200

[*DeviceC-bgp] ipv6-family unicast

[*DeviceC-bgp-af-ipv6] peer 2001:db8:10::1 route-policy 10 export

[*DeviceC-bgp-af-ipv6] quit

[*DeviceC-bgp] quit

[*DeviceC] commit

# 查看DeviceA上BGP的所有路由信息。

<DeviceA> display bgp ipv6 routing-table

 BGP Local router ID is 1.1.1.1

 Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete RPKI validation codes: V - valid, I - invalid, N - not-found

 Total Number of Routes: 2

 *>  Network  : 2001:db8:7::                             PrefixLen : 64

     NextHop  : 2001:db8:8::2                            LocPrf    :

     MED      : 100                                      PrefVal   : 0

     Label    :

     Path/Ogn : 200  i

 *

     NextHop  : 2001:db8:10::2                           LocPrf    :

     MED      : 150                                      PrefVal   : 0

     Label    :

     Path/Ogn : 200  i

从BGP路由表可以看出,去往2001:db8:7::1/64的路由下一跳地址为2001:db8:8::2,流量在主链路DeviceA→DeviceB上传输。

  1. 配置BFD检测功能、发送和接收间隔、本地检测时间倍数。

# 在DeviceA上使能BFD功能,并指定最小发送和接收间隔为100ms,本地检测时间倍数为4。

[~DeviceA] bfd

[*DeviceA-bfd] quit

[*DeviceA] bgp 100

[*DeviceA-bgp] peer 2001:db8:8::2 bfd enable

[*DeviceA-bgp] peer 2001:db8:8::2 bfd min-tx-interval 100 min-rx-interval 100 detect-multiplier 4

[*DeviceA-bgp] quit

[*DeviceA] commit

# 在DeviceB上使能BFD功能,并指定最小发送和接收间隔为100ms,本地检测时间倍数为4。

[~DeviceB] bfd

[*DeviceB-bfd] quit

[*DeviceB] bgp 200

[*DeviceB-bgp] peer 2001:db8:8::1 bfd enable

[*DeviceB-bgp] peer 2001:db8:8::1 bfd min-tx-interval 100 min-rx-interval 100 detect-multiplier 4

[*DeviceB-bgp] commit

# 在DeviceA上显示BGP建立的所有BFD会话。

<DeviceA> display bgp ipv6 bfd session all

--------------------------------------------------------------------------------

  Local_Address  : 2001:db8:8::1

  Peer_Address   : 2001:db8:8::2

  Tx-interval(ms): 100         Rx-interval(ms): 100

  Multiplier     : 4           Interface      : GigabitEthernet0/1/0

  Session-State  : Up

  Wtr-interval(m): 0

--------------------------------------------------------------------------------

  1. 查看配置结果

# 对DeviceB的GE0/2/0接口执行shutdown命令,模拟主链路故障。

[~DeviceB] interface gigabitethernet 0/2/0

[~DeviceB-Gigabitethernet0/2/0] shutdown

# 在NEDeviceA上,查看BGP路由表。

<DeviceA> display bgp ipv6 routing-table

 Total Number of Routes: 1

 BGP Local router ID is 1.1.1.1

 Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete RPKI validation codes: V - valid, I - invalid, N - not-found

 *>  Network  : 2001:db8:7::                             PrefixLen : 64

     NextHop  : 2001:db8:10::2                          LocPrf    :

     MED      : 150                                      PrefVal   : 0

     Label    :

     Path/Ogn : 200  i

从BGP路由表可以看出,在主链路失效后,备份链路DeviceA-DeviceC-DeviceB生效,去往2001:db8:7::1/64的路由下一跳地址为2001:db8:10::2。

配置文件

DeviceA的配置文件

#

sysname DeviceA

#

bfd

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:8::1/64

#

interface GigabitEthernet0/2/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:10::1/64

#

bgp 100

 router-id 1.1.1.1

 peer 2001:db8:8::2 as-number 200

 peer 2001:db8:8::2 bfd min-tx-interval 100 min-rx-interval 100 detect-multiplier 4

 peer 2001:db8:8::2 bfd enable

 peer 2001:db8:10::2 as-number 200

 #

 ipv4-family unicast

  undo synchronization

 #

 ipv6-family unicast

  undo synchronization

  peer 2001:db8:8::2 enable

  peer 2001:db8:10::2 enable

#

return

DeviceB的配置文件

#

sysname DeviceB

#

bfd

#

interface GigabitEthernet0/2/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:8::2/64

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:9::1:1/64

#

interface GigabitEthernet0/3/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:7::1/64

#

bgp 200

 router-id 2.2.2.2

 peer 2001:db8:8::1 as-number 100

 peer 2001:db8:8::1 bfd min-tx-interval 100 min-rx-interval 100 detect-multiplier 4

 peer 2001:db8:8::1 bfd enable

 peer 2001:db8:9::1:2 as-number 200

 #

 ipv4-family unicast

  undo synchronization

 #

 ipv6-family unicast

  undo synchronization

  network 2001:db8:7:: 64

  peer 2001:db8:8::1 enable

  peer 2001:db8:8::1 route-policy 10 export

  peer 2001:db8:9::1:2 enable

#

route-policy 10 permit node 10

 apply cost 100

#

return

DeviceC的配置文件

#

sysname DeviceC

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:9::1:2/64

#

interface GigabitEthernet0/2/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:10::2/64

#

bgp 200

 router-id 3.3.3.3

 peer 2001:db8:9::1:1 as-number 200

 peer 2001:db8:10::1 as-number 100

 #

 ipv4-family unicast

  undo synchronization

 #

 ipv6-family unicast

  undo synchronization

  peer 2001:db8:9::1:1 enable

  peer 2001:db8:10::1 enable

  peer 2001:db8:10::1 route-policy 10 export

#

route-policy 10 permit node 10

 apply cost 150

#

return
