配置BGP4+ 6PE功能示例

学习精彩网络技术老师:华为、华三、锐捷、WLAN、IPv6等全套视频课程

配置6PE功能可将被分割的IPv6网络利用MPLS隧道技术连接起来。

组网需求

不连续的IPv6网络之间需要通信,且IPv6网络之间是IPv4/MPLS网络的情况下,BGP4+ 6PE是一种比较理想的方案。

图1所示,CE1、CE2所在的IPv6网络之间没有直连链路,但有去往AS号为200的IPv4/MPLS网络的链路。CE1和CE2希望能够借助于IPv4/MPLS网络进行通信,这可以通过在PE1和PE2之间建立6PE对等体来解决。6PE对等体通过MP-BGP来发送从各自CE学来的IPv6路由,通过LDP LSP来转发IPv6数据。

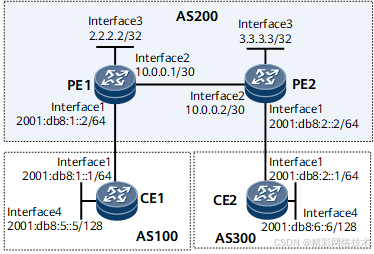

图1 配置BGP4+ 6PE功能示例

本例中interface1,interface2,interface3,interface4分别代表GE 0/1/0,GE 0/2/0,Loopback0,Loopback1。

配置思路

采用如下的思路配置BGP4+ 6PE功能:

PE1与PE2之间配置OSPF路由协议,可以互相学到对端的Loopback接口地址。

骨干网上使能MPLS、MPLS LDP,使得PE之间建立LDP LSP。

在PE1和PE2之间配置6PE对等体。

PE与CE之间配置BGP4+,用来交互IPv6路由。

数据准备

为完成此配置例,需准备如下的数据:

各设备的Router ID。

各设备所在区域的AS号。

操作步骤
  1. 配置各接口的IPv4、IPv6地址,配置过程略
  2. 配置PE1和PE2之间的OSPF路由协议,使PE之间可以互相学习到去往对方Loopback的路由,配置过程请参考后面的配置文件
  3. 骨干网上使能MPLS、MPLS LDP,PE之间建立LDP LSP

# 配置PE1。

[~PE1] mpls lsr-id 2.2.2.2

[*PE1] mpls

[*PE1-mpls] quit

[*PE1] mpls ldp

[*PE1-mpls-ldp] quit

[*PE1] interface gigabitethernet0/2/0

[*PE1-GigabitEthernet0/2/0] mpls

[*PE1-GigabitEthernet0/2/0] mpls ldp

[*PE1-GigabitEthernet0/2/0] quit

[*PE1] commit

# 配置PE2。

[~PE2] mpls lsr-id 3.3.3.3

[*PE2] mpls

[*PE2-mpls] quit

[*PE2] mpls ldp

[*PE2-mpls-ldp] quit

[*PE2] interface gigabitethernet0/2/0

[*PE2-GigabitEthernet0/2/0] mpls

[*PE2-GigabitEthernet0/2/0] mpls ldp

[*PE2-GigabitEthernet0/2/0] quit

[*PE2] commit

配置完成后,PE上运行命令display mpls ldp session,可以看到PE之间的LDP会话已建立。

[*PE1] display mpls ldp session

 LDP Session(s) in Public Network

 Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDD:HH:MM) An asterisk (*) before a session means the session is being deleted.

--------------------------------------------------------------------------

 PeerID             Status      LAM  SsnRole  SsnAge       KASent/Rcv

--------------------------------------------------------------------------

 3.3.3.3:0         Operational DU   Passive  000:00:35    143/199

--------------------------------------------------------------------------

TOTAL: 1 Session(s) Found.

  1. PE之间配置6PE对等体

# 配置PE1。

[~PE1] bgp 200

[*PE1-bgp] peer 3.3.3.3 as-number 200

[*PE1-bgp] peer 3.3.3.3 connect-interface LoopBack0

[*PE1-bgp] ipv6-family unicast

[*PE1-bgp-af-ipv6] import-route direct

[*PE1-bgp-af-ipv6] peer 3.3.3.3 enable

[*PE1-bgp-af-ipv6] peer 3.3.3.3 label-route-capability

[*PE1-bgp-af-ipv6] quit

[*PE1-bgp] quit

[*PE1] commit

# 配置PE2。

[~PE2] bgp 200

[*PE2-bgp] peer 2.2.2.2 as-number 200

[*PE2-bgp] peer 2.2.2.2 connect-interface LoopBack0

[*PE2-bgp] ipv6-family unicast

[*PE2-bgp-af-ipv6] import-route direct

[*PE2-bgp-af-ipv6] peer 2.2.2.2 enable

[*PE2-bgp-af-ipv6] peer 2.2.2.2 label-route-capability

[*PE2-bgp-af-ipv6] commit

[*PE2-bgp-af-ipv6] quit

[*PE2-bgp] quit

[*PE2] commit

# 配置完成后,PE上运行命令display bgp ipv6 peer可以看到PE之间的BGP对等体关系已建立。

[~PE1] display bgp ipv6 peer

 BGP local router ID : 10.0.0.1

 Local AS number : 200

 Total number of peers : 2                 Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv

  3.3.3.3         4         200     1248     1342      0 18:06:28 Established      1

  1. PE与CE之间配置BGP4+路由协议,用来交换各自的IPv6路由

# 配置CE1。

[~CE1] bgp 100

[*CE1-bgp] router-id 5.5.5.5

[*CE1-bgp] peer 2001:db8:1::2 as-number 200

[*CE1-bgp] ipv6-family unicast

[*CE1-bgp-af-ipv6] peer 2001:db8:1::2 enable

[*CE1-bgp-af-ipv6] network 2001:db8:5::5 128

[*CE1-bgp-af-ipv6] commit

[~CE1-bgp-af-ipv6] quit

[~CE1-bgp] quit

# 配置PE1。

[~PE1] bgp 200

[*PE1-bgp] peer 2001:db8:1::1 as-number 100

[*PE1-bgp] ipv6-family unicast

[*PE1-bgp-af-ipv6] peer 2001:db8:1::1 enable

[*PE1-bgp-af-ipv6] commit

[~PE1-bgp-af-ipv6] quit

[~PE1-bgp] quit

# 配置PE2。

[~PE2] bgp 200

[*PE2-bgp] peer 2001:db8:2::1 as-number 300

[*PE2-bgp] ipv6-family unicast

[*PE2-bgp-af-ipv6] peer 2001:db8:2::1 enable

[*PE2-bgp-af-ipv6] commit

[~PE2-bgp-af-ipv6] quit

[~PE2-bgp] quit

# 配置CE2。

[~CE2] bgp 300

[*CE2-bgp] router-id 6.6.6.6

[*CE2-bgp] peer 2001:db8:2::2 as-number 200

[*CE2-bgp] ipv6-family unicast

[*CE2-bgp-af-ipv6] peer 2001:db8:2::2 enable

[*CE2-bgp-af-ipv6] network 2001:db8:6::6 128

[*CE2-bgp-af-ipv6] commit

[~CE2-bgp-af-ipv6] quit

[~CE2-bgp] quit

配置完成后,PE或CE上运行命令display bgp ipv6 peer可以看到PE与CE之间的BGP对等体关系已建立。

# 以PE1的显示信息为例。

[~PE1] display bgp ipv6 peer

 BGP local router ID : 10.0.0.1

 Local AS number : 100

 Total number of peers : 2         Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv

  3.3.3.3         4         200       59       60     0 00:35:46 Established        1

  2001:db8:1::1   4         100       40       45     0 00:06:16 Established        1

  1. 检查配置结果

上述配置完成后,CE之间可以相互学习到去往对端Loopback接口的路由,并能Ping通。

# 以CE1为例。

[~CE1] display ipv6 routing-table

Routing Table : _public_

         Destinations : 8        Routes : 8

 Destination  : ::1                             PrefixLength : 128

 NextHop      : ::1                             Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : InLoopBack0                     Flags        : D

 Destination  : ::FFFF:127.0.0.0                PrefixLength : 104

 NextHop      : ::FFFF:127.0.0.0                Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : InLoopBack0                     Flags        : D

 Destination  : ::FFFF:127.0.0.0                PrefixLength : 128

 NextHop      : ::1                             Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : InLoopBack0                     Flags        : D

 Destination  : 2001:db8:1::                    PrefixLength : 64

 NextHop      : 2001:db8:1::1                   Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet0/1/0            Flags        : D

 Destination  : 2001:db8:1::1                   PrefixLength : 128

 NextHop      : ::1                             Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet0/1/0            Flags        : D

 Destination  : 2001:db8:5::5                   PrefixLength : 128

 NextHop      : ::1                             Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : LoopBack2                       Flags        : D

 Destination  : 2001:db8:6::6                   PrefixLength : 128

 NextHop      : 2001:db8:1::2                   Preference   : 255

 Cost         : 0                               Protocol     : BGP

 RelayNextHop : 2001:db8:1::2                            TunnelID     : 0x0

 Interface    : GigabitEthernet0/1/0            Flags        : RD

 Destination  : FE80::                          PrefixLength : 10

 NextHop      : ::                              Preference   : 0

 Cost         : 0                               Protocol     : Direct

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : NULL0                           Flags        : D

<CE1> ping ipv6 -a 2001:db8:5::5 2001:db8:6::6

  PING 2001:db8:6::6 : 56  data bytes, press CTRL_C to break

    Reply from 2001:db8:6::6

    bytes=56 Sequence=1 hop limit=62 time=8 ms

    Reply from 2001:db8:6::6

    bytes=56 Sequence=2 hop limit=62 time=2 ms

    Reply from 2001:db8:6::6

    bytes=56 Sequence=3 hop limit=62 time=4 ms

    Reply from 2001:db8:6::6

    bytes=56 Sequence=4 hop limit=62 time=3 ms

    Reply from 2001:db8:6::6

    bytes=56 Sequence=5 hop limit=62 time=4 ms

  ---2001:db8:6::6 ping statistics---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max=2/4/8 ms

综上所述,通过配置6PE特性,CE1与CE2所在IPv6网络之间可以借助IPv4/MPLS骨干网进行通信。

配置文件

CE1的配置文件

#

sysname CE1

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::1/64

#

interface LoopBack1

 ipv6 enable

 ipv6 address 2001:db8:5::5/128

#

bgp 100

 router-id 5.5.5.5

 peer 2001:db8:1::2 as-number 200

 #

 ipv4-family unicast

  undo synchronization

 #

 ipv6-family unicast

  undo synchronization

  network 2001:db8:5::5 128

  peer 2001:db8:1::2 enable

#

return

PE1的配置文件

#

sysname PE1

#

mpls lsr-id 2.2.2.2

#

mpls

#

mpls ldp

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::2/64

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.0.0.1 255.255.255.252

 mpls

 mpls ldp

#

interface LoopBack0

 ip address 2.2.2.2 255.255.255.255

#

bgp 200

 peer 3.3.3.3 as-number 200

 peer 3.3.3.3 connect-interface LoopBack0

 peer 2001:db8:1::1 as-number 100

 #

 ipv4-family unicast

  undo synchronization

  peer 3.3.3.3 enable

 #

 ipv6-family unicast

  undo synchronization

  import-route direct

  peer 3.3.3.3 enable

  peer 3.3.3.3 label-route-capability

  peer 2001:db8:1::1 enable

#

ospf 1

 area 0.0.0.0

  network 2.2.2.2 0.0.0.0

  network 10.0.0.0 0.0.0.3

#

return

PE2的配置文件

#

sysname PE2

#

mpls lsr-id 3.3.3.3

#

mpls

#

mpls ldp

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::2/64

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.0.0.2 255.255.255.252

 mpls

 mpls ldp

#

interface LoopBack0

 ip address 3.3.3.3 255.255.255.255

#

bgp 200

 peer 2.2.2.2 as-number 200

 peer 2.2.2.2 connect-interface LoopBack0

 peer 2001:db8:2::1 as-number 300

 #

 ipv4-family unicast

  undo synchronization

  peer 2.2.2.2 enable

 #

 ipv6-family unicast

  undo synchronization

  import-route direct

  peer 2.2.2.2 enable

  peer 2.2.2.2 label-route-capability

  peer 2001:db8:2::1 enable

#

ospf 1

 area 0.0.0.0

  network 3.3.3.3 0.0.0.0

  network 10.0.0.0 0.0.0.3

#

return

CE2配置文件

#

sysname CE2

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::1/64

#

interface LoopBack1

 ipv6 enable

 ipv6 address 2001:db8:6::6/128

#

bgp 300

 router-id 6.6.6.6

 peer 2001:db8:2::2 as-number 200

 #

 ipv4-family unicast

  undo synchronization

 #

 ipv6-family unicast

  undo synchronization

  network 2001:db8:6::6 128

  peer 2001:db8:2::2 enable

#

return
