配置BGP的MED属性控制路由选择示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课、华三、锐捷、WLAN、IPv6等全套视频课程

利用MED属性可以灵活控制路由选择。

组网需求

MED属性相当于IGP使用的度量值（Metric），它用于判断流量进入AS时的最佳路由。当一个运行BGP的路由器通过不同的EBGP对等体得到目的地址相同但下一跳不同的多条路由时，在其它条件相同的情况下，将优先选择MED值较小者作为最佳路由。

如图1所示，所有NE都配置BGP，NEA在AS65008中，NEB和NEC在AS65009中。NEA与NEB、NEC之间运行EBGP，NEB和NEC之间运行IBGP。此时，NEA发送至目的地址为172.16.1.0的流量可以从NEB或NEC进入AS65009。在其它条件相同的情况下，用户可以通过在NEB或NEC修改发送至NEA的MED值来选择流量进入AS65009的入口设备，实现对网络的控制。

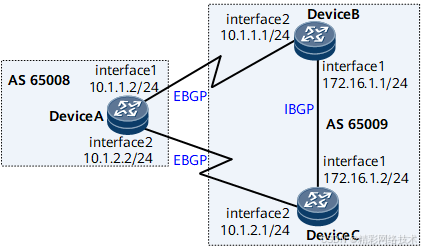

图1 配置BGP的MED属性控制路由选择组网图

本例中interface1，interface2分别代表GE0/1/0，GE0/2/0。

配置注意事项

无

配置思路

采用如下的思路配置BGP的MED属性控制路由选择：

在DeviceA和DeviceB、DeviceA和DeviceC之间配置EBGP连接；在DeviceB和DeviceC之间配置IBGP连接。

通过使用路由策略增大DeviceB发送给DeviceA的MED值，这样可以使DeviceA选择DeviceC作为流量发往AS65009的入口设备。

数据准备

为完成此配置例，需准备如下的数据：

• DeviceA的Router ID为1.1.1.1，所在AS号为65008。
• DeviceB、DeviceC的Router ID分别为2.2.2.2、3.3.3.3，所在AS号为65009。
• DeviceB修改后的MED值为100。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置BGP连接

# 配置DeviceA。

[~DeviceA] bgp 65008

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 10.1.1.1 as-number 65009

[*DeviceA-bgp] peer 10.1.2.1 as-number 65009

[*DeviceA-bgp] commit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 65009

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 10.1.1.2 as-number 65008

[*DeviceB-bgp] peer 172.16.1.2 as-number 65009

[*DeviceB-bgp] ipv4-family unicast

[*DeviceB-bgp-af-ipv4] network 172.16.1.0 255.255.255.0

[*DeviceB-bgp-af-ipv4] commit

[~DeviceB-bgp-af-ipv4] quit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~DeviceC] bgp 65009

[*DeviceC-bgp] router-id 3.3.3.3

[*DeviceC-bgp] peer 10.1.2.2 as-number 65008

[*DeviceC-bgp] peer 172.16.1.1 as-number 65009

[*DeviceC-bgp] ipv4-family unicast

[*DeviceC-bgp-af-ipv4] network 172.16.1.0 255.255.255.0

[*DeviceC-bgp-af-ipv4] commit

[~DeviceC-bgp-af-ipv4] quit

[~DeviceC-bgp] quit

# 查看DeviceA的路由表。

[~DeviceA] display bgp routing-table 172.16.1.0 24

 BGP local router ID : 1.1.1.1

 Local AS number : 65008

 Paths:   2 available, 1 best, 1 select

 BGP routing table entry information of 172.16.1.0/24:

 From: 10.1.1.1 (2.2.2.2)

 Route Duration: 0d00h00m56s

 Direct Out-interface: GigabitEthernet0/1/0

 Original nexthop: 10.1.1.1

 Qos information : 0x0

 AS-path 65009, origin igp, MED 0, pref-val 0, valid, external, best, select, pre 255

 Advertised to such 2 peers:

    10.1.1.1

    10.1.2.1

 BGP routing table entry information of 172.16.1.0/24:

 From: 10.1.2.1 (3.3.3.3)

 Route Duration: 0d00h00m06s

 Direct Out-interface: GigabitEthernet0/2/0

 Original nexthop: 10.1.2.1

 Qos information : 0x0

 AS-path 65009, origin igp, MED 0, pref-val 0, valid, external, pre 255, not preferred for router ID

 Not advertised to any peers yet

从路由表中可以看出，到目的地址172.16.1.0/24有两条有效路由，其中下一跳为10.1.1.1的路由是最优路由（因为DeviceB的Router ID要小一些）。

1. 配置MED属性

# 通过策略配置DeviceB发送给DeviceA的MED值。

[~DeviceB] route-policy 10 permit node 10

[*DeviceB-route-policy] apply cost 100

[*DeviceB-route-policy] commit

[~DeviceB-route-policy] quit

[~DeviceB] bgp 65009

[*DeviceB-bgp] ipv4-family unicast

[*DeviceB-bgp-af-ipv4] peer 10.1.1.2 route-policy 10 export

[~DeviceB-bgp-af-ipv4] commit

# 查看DeviceA的路由表。

[~DeviceA] display bgp routing-table 172.16.1.0 24

BGP local router ID : 1.1.1.1

 Local AS number : 65008

 Paths:   2 available, 1 best, 1 select

 BGP routing table entry information of 172.16.1.0/24:

 From: 10.1.2.1 (3.3.3.3)

 Route Duration: 0d00h07m45s

 Direct Out-interface: GigabitEthernet0/2/0

 Original nexthop: 10.1.2.1

 Qos information : 0x0

 AS-path 65009, origin igp, MED 0, pref-val 0, valid, external, best, select, pre 255

 Advertised to such 2 peers:

    10.1.1.1

    10.1.2.1

 BGP routing table entry information of 172.16.1.0/24:

 From: 10.1.1.1 (2.2.2.2)

 Route Duration: 0d00h00m08s

 Direct Out-interface: GigabitEthernet0/1/0

 Original nexthop: 10.1.1.1

 Qos information : 0x0

 AS-path 65009, origin igp, MED 100, pref-val 0, valid, external, pre 255, not preferred for MED

 Not advertised to any peers yet

从路由表中可以看出，由于下一跳为10.1.1.1（DeviceB）的路由MED值为100，而下一跳为10.1.2.1的MED值为0，所以BGP优先选择MED值较小的路由。

配置文件

DeviceA的配置文件

#

sysname DeviceA

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.1.1.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.1.2.2 255.255.255.0

#

bgp 65008

 router-id 1.1.1.1

 peer 10.1.1.1 as-number 65009

 peer 10.1.2.1 as-number 65009

 #

 ipv4-family unicast

  peer 10.1.1.1 enable

  peer 10.1.2.1 enable

#

return

DeviceB的配置文件

#

sysname DeviceB

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 172.16.1.1 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.1.1.1 255.255.255.0

#

bgp 65009

 router-id 2.2.2.2

 peer 172.16.1.2 as-number 65009

 peer 10.1.1.2 as-number 65008

 #

 ipv4-family unicast

  undo synchronization

  network 172.16.1.0 255.255.255.0

  peer 172.16.1.2 enable

  peer 10.1.1.2 enable

  peer 10.1.1.2 route-policy 10 export

#

route-policy 10 permit node 10

 apply cost 100

#

return

DeviceC的配置文件

#

sysname DeviceC

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 172.16.1.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.1.2.1 255.255.255.0

#

bgp 65009

 router-id 3.3.3.3

 peer 172.16.1.1 as-number 65009

 peer 10.1.2.2 as-number 65008

 #

 ipv4-family unicast

  undo synchronization

  network 172.16.1.0 255.255.255.0

  peer 172.16.1.1 enable

  peer 10.1.2.2 enable

#

return
