配置通过路由策略控制BGP发布和接收路由示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课

学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

通过路由策略控制BGP路由发布和接收，可以灵活的对路由进行过滤，只发布和接收符合自己要求的路由，达到合理指导网络流量转发的目的。

组网需求

如图1，DeviceB、DeviceC和DeviceD处于AS 200，内部运行OSPF协议，DeviceA处于AS 100。DeviceA从Internet网络接收路由，并为DeviceB提供了部分Internet路由。要求DeviceA仅提供172.16.17.0/24、172.16.18.0/24、172.16.19.0/24给DeviceB，DeviceC仅接收路由172.16.18.0/24，DeviceD接收DeviceB提供的全部路由。

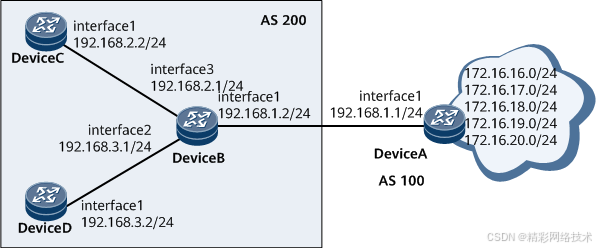

图1 配置对接收和发布的路由过滤组网图

本例中interface1，interface2，interface3分别代表GE0/1/0，GE0/2/0，GE0/3/0。

配置注意事项

在配置过程中，需注意以下事项：

配置地址前缀列表时，需根据实际需求准确地指定地址前缀范围。

引用地址前缀列表时，需注意区分地址前缀列表名称的大小写。

配置思路

采用如下的思路配置对路由进行过滤：

在DeviceB、DeviceC和DeviceD上配置OSPF基本功能。

在DeviceA和DeviceB上配置EBGP邻居。DeviceB和DeviceC、DeviceB和DeviceD上配置IBGP邻居。

在DeviceA上配置静态路由，并将这些路由引入BGP路由。

在DeviceA上配置BGP路由发布策略，在DeviceB上查看过滤结果。

在DeviceC上配置BGP路由接收策略，在DeviceC上查看过滤结果。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA引入的5条静态路由。

DeviceB、DeviceC和DeviceD位于OSPF骨干区域（Area0）。

地址前缀列表名称，待过滤路由。

操作步骤

1. 配置各接口的IP地址，请参见配置文件
2. 在AS 100内配置OSPF

# DeviceB的配置。

[~DeviceB] ospf

[*DeviceB-ospf-1] area 0

[*DeviceB-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[*DeviceB-ospf-1-area-0.0.0.0] network 192.168.2.0 0.0.0.255

[*DeviceB-ospf-1-area-0.0.0.0] network 192.168.3.0 0.0.0.255

[*DeviceB-ospf-1-area-0.0.0.0] commit

[~DeviceB-ospf-1-area-0.0.0.0] quit

# DeviceC的配置。

[~DeviceC] ospf

[*DeviceC-ospf-1] area 0

[*DeviceC-ospf-1-area-0.0.0.0] network 192.168.2.0 0.0.0.255

[*DeviceC-ospf-1-area-0.0.0.0] commit

[~DeviceC-ospf-1-area-0.0.0.0] quit

[~DeviceC-ospf-1] quit

# DeviceD的配置。

[~DeviceD] ospf

[*DeviceD-ospf-1] area 0

[*DeviceD-ospf-1-area-0.0.0.0] network 192.168.3.0 0.0.0.255

[*DeviceD-ospf-1-area-0.0.0.0] commit

[~DeviceD-ospf-1-area-0.0.0.0] quit

1. 配置BGP基本功能

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 192.168.1.2 as-number 200
