BGP反射器避免IBGP邻居全连接，简化了网络，减少了配置工作量，有利于后续维护。

组网需求

在大型网络中，一个AS内存在多台运行BGP协议的NE，这些NE之间需要使用BGP相互传递路由，这样就需要所有NE之间都建立IBGP对等体关系。但是如果在所有NE之间建立逻辑全连接（Full-mesh）关系，那么NE的开销和管理员的配置工作量都很大，而且不便于后续维护。用户希望有一种方法既可以简化网络配置，又能减小NE的开销，同时不能影响路由的传递。

使用路由反射器可以解决这个问题。如图1所示，在AS65010内，可以把该AS分为两个Cluster，分别为Cluster1和Cluster2，其中把DeviceB配置成Cluster1的路由反射器，DeviceD和DeviceE是它的两个客户机。把DeviceC配置成Cluster2的路由反射器，DeviceF、DeviceG和DeviceH是它的客户机。DeviceA为DeviceB和DeviceC的非客户机，DeviceB和DeviceC互为非客户机。

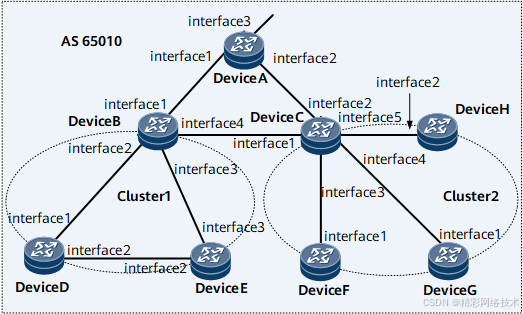

图1 配置BGP路由反射器组网图

本例中interface1，interface2，interface3，interface4，interface5分别代表GE0/1/0，GE0/2/0，GE0/3/0，GE0/1/1，GE0/1/2。

表1 接口的IP地址
设备	接口	IP地址	设备	接口	IP地址
DeviceA	GE 0/3/0	172.16.1.1/24	DeviceC	GE 0/1/1	10.1.8.1/24
	GE 0/1/0	10.1.1.2/24		GE 0/1/2	10.1.9.1/24
	GE 0/2/0	10.1.3.2/24	DeviceD	GE 0/1/0	10.1.4.2/24
DeviceB	GE 0/1/0	10.1.1.1/24		GE 0/2/0	10.1.6.1/24
	GE 0/2/0	10.1.4.1/24	DeviceE	GE 0/2/0	10.1.6.2/24
	GE 0/3/0	10.1.5.1/24		GE 0/3/0	10.1.5.2/24
	GE 0/1/1	10.1.2.1/24	DeviceF	GE 0/1/0	10.1.7.2/24
DeviceC	GE 0/1/0	10.1.2.2/24	DeviceG	GE 0/1/0	10.1.8.2/24
	GE 0/2/0	10.1.3.1/24	DeviceH	GE 0/2/0	10.1.9.2/24
	GE 0/3/0	10.1.7.1/24

配置注意事项

在配置过程中，需注意以下事项：

当一个集群里有多个路由反射器时，需要使用reflector cluster-id命令给所有位于同一个集群内的路由反射器配置相同的Cluster ID，以避免路由环路。

引用对等体组时，需注意区分对等体组名称的大小写。

配置思路

采用如下的思路配置BGP路由反射器：

配置客户机与路由反射器之间，非客户机与路由反射器之间建立IBGP连接。

在DeviceB和DeviceC上配置路由反射器功能，指定客户机，查看路由信息。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceB、DeviceC、DeviceD、DeviceE、DeviceF、DeviceG、Devi
