介绍IS-IS IPv6基本功能的配置过程，包括全局使能IPv6、在各接口配置IPv6地址并使能IPv6、配置IS-IS基本功能并使能IPv6。

组网需求

如图1所示：

NEDeviceA、DeviceB、DeviceC和DeviceD属于同一自治系统，要求它们之间通过IS-IS协议达到IPv6网络互连的目的。

DeviceA、DeviceB和DeviceC属于区域10，DeviceD属于区域20。

DeviceA和DeviceB是Level-1设备，DeviceC是Level-1-2设备，DeviceD是Level-2设备。

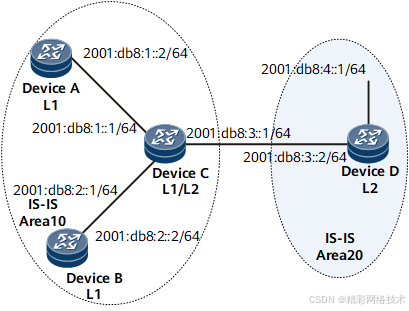

图1 配置IS-IS的IPv6特性基本功能组网图

设备名称

接口

IP地址

DeviceA

GE0/1/0

2001:db8:1::2/64

DeviceB

GE0/1/0

2001:db8:2::2/64

DeviceC

GE0/1/0

2001:db8:1::1/64

GE0/2/0

2001:db8:2::1/64

GE0/3/0

2001:db8:3::1/64

DeviceD

GE0/1/0

2001:db8:3::2/64

GE0/2/0

2001:db8:4::1/64

配置思路

采用如下的思路配置IS-IS IPv6的基本功能：

使能各NE的IPv6转发能力，配置各接口的IPv6地址。

在各NE上使能IS-IS，配置Level级别，指定网络实体。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceB、DeviceC和DeviceD各接口的IPv6地址。

DeviceA、DeviceB、DeviceC和DeviceD的区域号。

DeviceA、DeviceB、DeviceC和DeviceD的级别。

操作步骤
  1. 使能IPv6转发能力，配置各接口的IPv6地址，以DeviceA为例，其他NE的配置过程相同，不再赘述

<HUAWEI> system-view

[~HUAWEI] sysname DeviceA

[*HUAWEI] commit

[~DeviceA] interface gigabitethernet 0/1/0

[~DeviceA-GigabitEthernet0/1/0] ipv6 enable

[*DeviceA-GigabitEthernet0/1/0] ipv6 address 2001:db8:1::2 64

[*DeviceA-GigabitEthernet0/1/0] commit

  1. 配置IS-IS

# 配置DeviceA。

[~DeviceA] isis 1

[*DeviceA-isis-1] is-level level-1

[*DeviceA-isis-1] network-entity 10.0000.0000.0001.00

[*DeviceA-isis-1] ipv6 enable topology ipv6

[*DeviceA-isis-1] quit

[*DeviceA] interface gigabitethernet 0/1/0

[*DeviceA-GigabitEthernet0/1/0] isis ipv6 enable 1

[*DeviceA-GigabitEthernet0/1/0] commit

[~DeviceA-GigabitEthernet0/1/0] quit

# 配置DeviceB。

[~DeviceB] isis 1

[*DeviceB-isis-1] is-level level-1

[*DeviceB-isis-1] network-entity 10.0000.0000.0002.00

[*DeviceB-isis-1] ipv6 enable topology ipv6

[*DeviceB-isis-1] quit

[*DeviceB] interface gigabitethernet 0/1/0

[*DeviceB-GigabitEthernet0/1/0] isis ipv6 enable 1

[*DeviceB-GigabitEthernet0/1/0] commit

[~DeviceB-GigabitEthernet0/1/0] quit

# 配置DeviceC。

[~DeviceC] isis 1

[*DeviceC-isis-1] network-entity 10.0000.0000.0003.00

[*DeviceC-isis-1] ipv6 enable topology ipv6

[*DeviceC-isis-1] quit

[*DeviceC] interface gigabitethernet 0/1/0

[*DeviceC-GigabitEthernet0/1/0] isis ipv6 enable 1

[*DeviceC-GigabitEthernet0/1/0] quit

[*DeviceC] interface gigabitethernet 0/2/0

[*DeviceC-GigabitEthernet0/2/0] isis ipv6 enable 1

[*DeviceC-GigabitEthernet0/2/0] quit

[*DeviceC] interface gigabitethernet 0/3/0

[*DeviceC-GigabitEthernet0/3/0] isis ipv6 enable 1

[*DeviceC-GigabitEthernet0/3/0] isis circuit-level level-1-2

[*DeviceC-GigabitEthernet0/3/0] commit

[~DeviceC-GigabitEthernet0/3/0] quit

# 配置DeviceD。

[~DeviceD] isis 1

[*DeviceD-isis-1] is-level level-2

[*DeviceD-isis-1] network-entity 20.0000.0000.0004.00

[*DeviceD-isis-1] ipv6 enable topology ipv6

[*DeviceD-isis-1] quit

[*DeviceD] interface gigabitethernet 0/1/0

[*DeviceD-GigabitEthernet0/1/0] isis ipv6 enable 1

[*DeviceD-GigabitEthernet0/1/0] quit

[*DeviceD] interface gigabitethernet 0/2/0

[*DeviceD-GigabitEthernet0/2/0] isis ipv6 enable 1

[*DeviceD-GigabitEthernet0/2/0] commit

[~DeviceD-GigabitEthernet0/2/0] quit

  1. 验证配置结果

# 显示DeviceA的IS-IS路由表。可以看到DeviceA上有到达Level-1区域各网段的路由。

[~DeviceA] display isis route

                         Route information for ISIS(1)

                         -----------------------------

                        ISIS(1) Level-1 Forwarding Table

                        --------------------------------

IPV6 Dest.         ExitInterface                 NextHop                  Cost         Flags

----------------------------------------------------------------------------------------

 ::/0              GigabitEthernet0/1/0          FE80::A83E:0:3ED2:1      10           A/-/-

 2001:db8:1::/64   GigabitEthernet0/1/0          Direct                   10           D/L/-

 2001:db8:2::/64   GigabitEthernet0/1/0          FE80::A83E:0:3ED2:1      20           A/-/-

     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,

                                 U-Up/Down Bit Set

     Protect Type: L-Link Protect, N-Node Protect

# 显示DeviceC的IS-IS邻居的详细信息。

[~DeviceC] display isis peer verbose

                       Peer information for ISIS(1)

  System Id        Interface            Circuit Id       State  HoldTime   Type    PRI

------------------------------------------------------------------------------------------

0000.0000.0001   GigabitEthernet0/1/0   0000000001        Up     24s        L1     --

  MT IDs supported     : 0(UP)

  Local MT IDs         : 0

  Area Address(es)     : 10

  Peer IPv6 Address(es): FE80::996B:0:9419:1

  Peer IPv6 GlbAddr(es): 2001:db8:1::2/64

  Uptime               : 00h00m15s

  Peer Up Time         : 2020-06-08 01:41:57

  Adj Protocol         : IPV6

  Restart Capable      : YES

  Suppressed Adj       : NO

  Peer System ID       : 0000.0000.0001

0000.0000.0002 GigabitEthernet0/2/0            0000000001        Up   28s      L1       --

  Local MT IDs         : 0

  Area Address(es)     : 10

  Peer IPv6 Address(es): FE80::DC40:0:47A9:1

  Peer IPv6 GlbAddr(es): 2001:db8:2::2/64

  Uptime               : 00h00m15s

  Peer Up Time         : 2020-06-08 01:41:57

  Adj Protocol         : IPV6

  Restart Capable      : YES

  Suppressed Adj       : NO

  Peer System ID       : 0000.0000.0002

0000.0000.0004 GigabitEthernet0/3/0            0000000001        Up   24s      L2       --

  Local MT IDs         : 0

  Area Address(es)     : 20

  Peer IPv6 Address(es): FE80::F81D:0:1E24:2

  Peer IPv6 GlbAddr(es): 2001:db8:3::2/64

  Uptime               : 00h00m15s

  Peer Up Time         : 2020-06-08 01:41:57

  Adj Protocol         : IPV6

  Restart Capable      : YES

  Suppressed Adj       : NO

  Peer System ID       : 0000.0000.0004

Total Peer (s): 3

# 显示DeviceC的IS-IS LSDB的详细信息。

[~DeviceC] display isis lsdb verbose

                        Database information for ISIS(1)

                        --------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0001.00-00  0x0000000c   0x4e06        1117          113     0/0/0

 SOURCE       0000.0000.0001.00

 NLPID        IPV6

 AREA ADDR    10

 INTF ADDR V6 2001:db8:1::2

 Topology     Standard

 NBR  ID      0000.0000.0003.00  COST: 10

 IPV6         2001:db8:1::/64                       COST: 10

0000.0000.0002.00-00  0x00000009   0x738c        1022          83      0/0/0

 SOURCE       0000.0000.0002.00

 NLPID        IPV6

 AREA ADDR    10

 INTF ADDR V6 2001:db8:2::2

 Topology     Standard

 NBR  ID      0000.0000.0003.00  COST: 10

 IPV6         2001:db8:2::/64                       COST: 10

0000.0000.0003.00-00* 0x00000020   0x6b10        771           140     1/0/0

 SOURCE       0000.0000.0003.00

 NLPID        IPV6

 AREA ADDR    10

 INTF ADDR V6 2001:db8:3::1

 INTF ADDR V6 2001:db8:2::1

 INTF ADDR V6 2001:db8:1::1

 Topology     Standard

 NBR  ID      0000.0000.0002.00  COST: 10

 NBR  ID      0000.0000.0001.00  COST: 10

 IPV6         2001:db8:2::/64                       COST: 10

 IPV6         2001:db8:1::/64                       COST: 10

Total LSP（s）: 5

  *（In TLV）-Leaking Route, *（By LSPID）-Self LSP, +-Self LSP（Extended）,

          ATT-Attached, P-Partition, OL-Overload

                          Level-2 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0003.00-00* 0x00000017   0x61b4        771           157     0/0/0

 SOURCE       0000.0000.0003.00

 NLPID        IPV6

 AREA ADDR    10

 INTF ADDR V6 2001:db8:3::1

 INTF ADDR V6 2001:db8:2::1

 INTF ADDR V6 2001:db8:1::1

 Topology     Standard

 NBR  ID      0000.0000.0004.00  COST: 10

 IPV6         2001:db8:3::/64                       COST: 10

 IPV6         2001:db8:2::/64                       COST: 10

 IPV6         2001:db8:1::/64                       COST: 10

0000.0000.0004.00-00  0x0000000b   0x6dfa        1024          124     0/0/0

 SOURCE       0000.0000.0004.00

 NLPID        IPV6

 AREA ADDR    20

 INTF ADDR V6 2001:db8:3::2

 INTF ADDR V6 2001:db8:4::1

 Topology     Standard

 NBR  ID      0000.0000.0003.00  COST: 10

 NBR  ID      0000.0000.0005.00  COST: 10

 IPV6         2001:db8:3::/64                         COST: 10

 IPV6         2001:db8:4::/64                         COST: 10

Total LSP（s）: 3

  *（In TLV）-Leaking Route, *（By LSPID）-Self LSP, +-Self LSP（Extended）,

          ATT-Attached, P-Partition, OL-Overload

配置文件

DeviceA的配置文件

#

sysname DeviceA

#

isis 1

 is-level level-1

 ipv6 enable topology ipv6

 network-entity 10.0000.0000.0001.00

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::2/64

 isis ipv6 enable 1

#

return

DeviceB的配置文件

#

sysname DeviceB

#

isis 1

 is-level level-1

 ipv6 enable topology ipv6

 network-entity 10.0000.0000.0002.00

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::2/64

 isis ipv6 enable 1

#

return

DeviceC的配置文件

#

sysname DeviceC

#

isis 1

 ipv6 enable topology ipv6

 network-entity 10.0000.0000.0003.00

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::1/64

 isis ipv6 enable 1

#

interface GigabitEthernet0/2/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::1/64

 isis ipv6 enable 1

#

interface GigabitEthernet0/3/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:3::1/64

 isis ipv6 enable 1

 isis circuit-level level-1-2

#

return

DeviceD的配置文件

#

sysname DeviceD

#

isis 1

 is-level level-2

 ipv6 enable topology ipv6

 network-entity 20.0000.0000.0004.00

#

interface GigabitEthernet0/1/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:3::2/64

 isis ipv6 enable 1

#

interface GigabitEthernet0/2/0

 ipv6 enable

 ipv6 address 2001:db8:4::1/64

 isis ipv6 enable 1

#

return

IS-IS for IPv6技术原理
tushanpeipei的博客
01-15 3194
概述： 跟IPv4网络一样，IPv6报文需要使用路由技术来指导报文的转发，我们所了解的在IPv4网络中应用的路由技术有静态路由、OSPF、IS-IS、 BGP等，这些路由技术同样适应于IPv6网络。IS-IS 协议本身是基于TLV结构的，具备天然的扩展性特点，很方便地实现了对IPv6网络的支持。使用IS-IS可以很准确和迅速地发现和计算IPv6路由，为IPv6业务流的转发提供了有力的保障,能支持IPv6网络的IS-IS路由协议又称为IS-ISv6路由协议。 IS-ISv6 的运行机制和IPv4版本的IS-I
IPv6路由协议---IS-ISv6
m0_62017216的博客
01-11 1535
HCIE
IPv6路由协议---IS-ISv6多拓扑（IS-IS MT）
m0_62017216的博客
01-12 1932
HCIE
Cisco 配置 IS-IS 邻接和区域类型
u013669912的博客
11-09 1148
……
配置动态BFD for IPv6 IS-IS特性示例
精彩网络技术的博客
06-28 970
摘要：本文详细介绍了在IS-IS IPv6网络中通过动态BFD实现故障快速检测与流量切换的配置方法。通过调整接口IS-IS cost值建立主备路径（DeviceS-Switch-DeviceD为主路径，DeviceS-DeviceN-DeviceD为备份路径），并在各节点全局启用BFD检测（设置150毫秒的收发间隔）。当主链路故障时，BFD会快速通知IS-IS协议触发路由切换，业务流量将在毫秒级切换至备份路径。配置步骤包括IPv6基础设置、IS-IS协议部署、路径优先级调整及BFD参数优化，并附有设备配置文
配置IS-IS多拓扑特性示例
精彩网络技术的博客
06-27 921
本文介绍了通过IS-IS协议多拓扑特性实现IPv4和IPv6业务隔离的配置方法。在混合网络中，当IPv4/IPv6共享物理链路时，可能导致业务传输质量问题。通过在支持双栈的路由器上分别创建IPv4(red)和IPv6(blue)拓扑实例，并为各接口关联相应拓扑，可建立独立的路由表。详细配置了各路由器接口IP地址、IS-IS基本功能、链路开销及拓扑关联，最终实现了IPv6业务通过专用拓扑传输，解决了IPv6报文在不支持IPv6的设备上被丢弃的问题，确保了IPv6业务的正常传输。
配置IS-IS多实例进程示例
精彩网络技术的博客
06-28 758
IS-IS多实例进程配置示例摘要 本文演示了通过IS-IS多实例进程隔离不同接入环的配置方法。组网中，DeviceA和DeviceB需在指定接口（如GE0/1/0）同时启用两个IS-IS进程（进程1和2），而其他设备（DeviceC-F）仅需启用单一进程。关键配置包括： 多实例启用：各设备通过multi-instance enable iid命令绑定进程与实例ID； 接口配置：DeviceA/B的共享接口设置不同进程开销值（如进程1 cost=5，进程2 cost=15）； 验证：通过display isi
配置MCE IPv6示例
2301_76769137的博客
08-21 1506
在vpnb内运行RIPng，在MCE上配置RIPng进程200，并与vpnb实例绑定，以便将vpnb内的路由学习到vpnb实例的路由表中。可以看见PE1与PE2的IBGP对等体关系及PE1与CE1、CE2之间建立EBGP对等体关系均为“Established”。要求属于相同VPN的用户之间能互相访问，但不同VPN的用户之间不能互相访问，从而实现不同业务间隔离。# 配置PE2，和PE1建立MP-IBGP对等体，PE2的配置过程同PE1（略）。# 配置PE1，和CE1、CE2建立EBGP对等体。
配置思路ensp_配置IS-IS的DIS选择示例
weixin_39825105的博客
11-29 884
PS:华为ENSP模拟器下载地址（提取码：f651 有任何下载安装问题可以在评论区讨论）组网需求如图1所示，广播网中有4台设备通过IS-IS路由协议实现互联，其中SwitchA和SwitchB是Level-1-2设备，SwitchC是Level-1设备，SwitchD是Level-2设备。用户希望将性能较好的SwitchA配置为Level-2的DIS。图1 配置IS-IS的DIS选择组网图配置思路...
IS-IS（IPv6）配置.zip
02-11
这个“IS-IS（IPv6）配置”的压缩包文件很可能包含了一些关于如何在IPv6网络环境中配置IS-IS路由器的指南、配置示例或者命令集。 IS-IS协议在IPv6中的工作原理基本与IPv4相同，主要负责在网络中传递路由信息，构建...
IPv6专题培训-IS-IS_IPv6技术原理与实现
09-26
学习者将通过实际操作，熟悉IS-IS IPv6的配置流程，包括但不限于启动IS-IS进程、定义网络类型、设置接口参数、启用IPv6路由等功能。通过一系列配置示例，学员将能够独立完成IS-IS IPv6的部署与优化，确保网络的稳定...
IS-IS基本环境配置.zip
04-12
IS-IS（Intermediate System to ...这个"IS-IS基本环境配置"文件可能涵盖了这些基本操作的示例和步骤，对于理解和学习IS-IS协议的配置非常有帮助。通过深入学习和实践，你可以掌握IS-IS在实际网络中的应用和管理。
【ESP32设备通信】-使用Modbus RTU读取传感器数据
视觉与物联智能
07-20 293
在本文中，我们将深入研究 Modbus RTU 协议，并学习如何使用 ESP32 实现该协议，以便通过 RS485 从从设备读取传感器数据。为了简化和加深理解，我们将重点介绍一个基于 Modbus RTU 协议的温湿度传感器。我们将对 ESP32 进行编程，使其能够通过 RS-485 读取传感器数据，从而通过实践操作来理解这种通信方式。
网络包从客户端发出到服务端接收的过程
qq_39839075的博客
07-19 627
最近在看Socket的相关知识，看的知识比较碎，所以想着梳理一下从客户端发起请求到服务端处理请求的流程来把学过的知识串在一起，以我们比较常用的TCP协议举例。知识整理过程中，查阅了很多资料，这部分的内容其实非常复杂，涉及很多的linux内核知识，为了不陷入到细节中，我只写了主要流程，后面会再深入学习这部分知识，到时候再到这篇文章中进行补充。如果哪个地方写的不对，还请路过的大佬帮忙指正。
【内网穿透计算机】外网环境下基于公网IP，通过VNC远程访问家庭计算机（以北美spectrum网络为例）
Deng's Blog
07-19 636
本文介绍了在Spectrum家庭网络环境下实现远程访问内网计算机的方法。由于运营商限制，无法直接修改路由器设置，需通过Spectrum官网界面进行VNC端口转发（5900端口）。作者发现IPv6无法直接连接，转而使用Spectrum提供的公网IPv4地址成功实现远程访问。针对动态IP问题，采用No-IP的DDNS服务，通过安装其客户端实现IP自动更新，确保远程连接的稳定性。文章详细记录了配置过程，包括端口转发规则设置、No-IP客户端安装和自启动配置等步骤，为类似网络环境下的远程访问需求提供了实用解决方案。
如何 ASP.NET Core 中使用 WebSocket
csdn_aspnet的专栏，请点击博客主页右上角三个点中的私信联系
07-18 1275
摘要：本文详细介绍了在ASP.NET Core中实现WebSocket通讯的完整流程。文章首先阐述了WebSocket在实时应用中的优势，如聊天室、金融交易等场景。然后分三个阶段演示实现过程：1)服务器端配置WebSocket中间件和路由；2)客户端创建WebSocket连接；3)测试多个客户端连接。最后通过构建聊天室应用演示了多用户消息广播功能，包括用户加入/离开通知等特性。教程提供了完整的代码示例，帮助开发者快速掌握ASP.NET Core中WebSocket的实现方法。
vscode 一直连不上远程，网络是通的，ssh 也能直接登录远程
qq_28723681的博客
07-18 229
打开 VS Code 设置（Ctrl+, → 搜索 useExecServer）
websocket和https的区别
最新发布
he30837993的博客
07-21 214
模拟双向（如轮询、Server-Sent Events/SSE），但效率低于 WebSocket。两者可互补使用（如网页用 HTTPS 加载，再建立 WebSocket 处理实时数据）。HTTPS：浏览器请求HTML/CSS，服务器返回资源，完成后连接关闭。（WebSocket Secure），类似 HTTPS，提供加密传输。WebSocket：用户A发送消息，服务器实时推送给用户B，无需刷新。：建立连接后保持开放，适合实时交互（如聊天、游戏）。：每次通信需要明确的请求触发（如浏览器加载网页）。
Java 实现 UDP 多发多收通信
weixin_57681114的博客
07-21 688
本文通过Java代码实例解析了UDP协议多发多收功能的实现。客户端使用DatagramSocket持续发送用户输入数据，服务器端监听8888端口循环接收并解析数据包。代码展示了UDP无连接、高效率的特点，包括数据包封装、地址绑定和消息循环处理等关键技术点。文章还分析了UDP的适用场景及优缺点，建议可扩展异常处理、多线程支持等功能以增强实用性。该示例为理解UDP通信原理和开发实时网络应用提供了实践参考，适合即时通讯、流媒体等低延迟场景。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

精彩网络技术

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
