介绍用户在发现IP地址配置错误后，希望系统一次性恢复到未配置IP地址的状态时的操作过程。

组网需求

如图1所示，用户登录NE，对NE的各个接口进行IP地址的配置。用户在配置完设备相应接口的IP地址之后，发现IP地址规划错误，所以需要重新配置接口的IP地址。如果采用传统方法，必须进入每个接口删除相应的IP地址，再重新配置。

为了解决上述问题，可以使用配置回退功能，使系统的配置统一恢复至所有接口都尚未配置IP地址的配置状态，这样大大降低了配置恢复的复杂度。

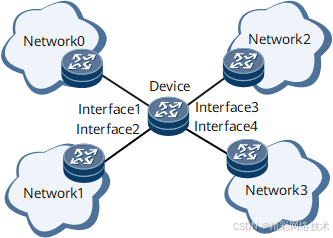

图1 配置回退组网图

本例中的Interface1，Interface2，Interface3，Interface4分别代表接口0/1/0、GE0/1/1、GE0/1/2和GE0/1/3。

配置注意事项

无

配置思路

采用如下思路进行配置回退：

进行配置操作后，发现IP地址规划错误。

查看配置回退点的信息以及最近若干次配置提交的配置变更。

选择配置回退点或者回退的配置次数进行配置回退。

数据准备

为完成此配置示例，需准备如下数据：

设备的接口名称GE0/1/0、GE0/1/1、GE0/1/2和GE0/1/3

接口所需要的IP地址分别为10.0.0.1/30、10.0.1.1/30、10.0.2.1/30和10.0.3.1/30

操作步骤
  1. 配置设备NE的GE0/1/0、GE0/1/1、GE0/1/2和GE0/1/3的IP地址

<HUAWEI> system-view

[~HUAWEI] interface gigabitethernet 0/1/0

[~HUAWEI-GigabitEthernet0/1/0] ip address 10.0.0.1 30

[*HUAWEI-GigabitEthernet0/1/0] quit

[*HUAWEI] interface gigabitethernet 0/1/1

[*HUAWEI-GigabitEthernet0/1/1] ip address 10.0.1.1 30

[*HUAWEI-GigabitEthernet0/1/1] quit

[*HUAWEI] interface gigabitethernet 0/1/2

[*HUAWEI-GigabitEthernet0/1/2] ip address 10.0.2.1 30

[*HUAWEI-GigabitEthernet0/1/2] quit

[*HUAWEI] interface gigabitethernet 0/1/3

[*HUAWEI-GigabitEthernet0/1/3] ip address 10.0.3.1 30

[*HUAWEI-GigabitEthernet0/1/3] quit

[*HUAWEI] commit description IP address

[~HUAWEI] quit

  1. 查看配置回退点的信息以及历史配置与当前配置的差异

# 查看配置回退点的信息。

<HUAWEI> display configuration commit list verbose

1) CommitId: 1000000006

        Label: -

        User: root

        User-Intf: VTY 1

        Type: CLI

        TimeStamp: 2012-06-29 15:55:20

        Description: IP address

2) CommitId: 1000000005

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 11:04:05

        Description:

3) CommitId: 1000000004

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 09:57:34

        Description:

4) CommitId: 1000000003

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 09:57:21

        Description:

5) CommitId: 1000000002

        Label: -

        User: anonymous

        User-Intf: CON 1023

        Type: CLI

        TimeStamp: 2012-06-28 16:31:48

        Description:

6) CommitId: 1000000001

        Label: -

        User: anonymous

        User-Intf: CON 1023

        Type: CLI

        TimeStamp: 2012-06-28 16:31:48

        Description:

# 查看最近一次配置提交的配置变更。

<HUAWEI> display configuration commit changes last 1

Building configuration

  #

  interface GigabitEthernet0/1/0

+  ip address 10.0.0.1 255.255.255.252

  #

  interface GigabitEthernet0/1/1

+  ip address 10.0.1.1 255.255.255.252

  #

  interface GigabitEthernet0/1/2

+  ip address 10.0.2.1 255.255.255.252

  #

  interface GigabitEthernet0/1/3

+  ip address 10.0.3.1 255.255.255.252

  #

  1. 配置回退

# 执行配置回退，将系统回退到最近一个配置回退点之前的历史配置状态。

在本示例中，rollback configuration last 1命令等同于rollback configuration to commit-id 1000000005命令，均是表示系统回退至配置回退点6生成之前的历史配置状态。

<HUAWEI> rollback configuration last 1

# 配置回退完成后，查看配置回退点是否生成。

<HUAWEI> display configuration commit list verbose

1) CommitId: 1000000007

        Label: -

        User: root

        User-Intf: VTY 1

        Type: ROLLBACK

        TimeStamp: 2012-06-29 15:58:22

        Description:

2) CommitId: 1000000006

        Label: -

        User: root

        User-Intf: VTY 1

        Type: CLI

        TimeStamp: 2012-06-29 15:55:20

        Description: IP address

3) CommitId: 1000000005

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 11:04:05

        Description:

4) CommitId: 1000000004

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 09:57:34

        Description:

5) CommitId: 1000000003

        Label: -

        User: root

        User-Intf: VTY 0

        Type: CLI

        TimeStamp: 2012-06-29 09:57:21

        Description:

6) CommitId: 1000000002

        Label: -

        User: anonymous

        User-Intf: CON 1023

        Type: CLI

        TimeStamp: 2012-06-28 16:31:48

        Description:

7) CommitId: 1000000001

        Label: -

        User: anonymous

        User-Intf: CON 1023

        Type: CLI

        TimeStamp: 2012-06-28 16:31:48

        Description:

  1. 验证配置结果

# 通过查看配置文件确定回退已经成功。

<HUAWEI> display current-configuration interface

#

interface GigabitEthernet0/1/0

 undo shutdown

#

interface GigabitEthernet0/1/1

 undo shutdown

#

interface GigabitEthernet0/1/2

 undo shutdown

#

interface GigabitEthernet0/1/3

 undo shutdown

#
