配置动态BFD for IS-IS特性示例

点击学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课、华三、锐捷、WLAN、IPv6等全套视频课程

介绍动态BFD for IS-IS的配置过程，包括在各设备配置IS-IS的基本功能、各接口开销、IS-IS进程BFD和接口BFD。

组网需求

如图1所示。

DeviceA、DeviceB和DeviceC之间运行IS-IS协议。

使能DeviceA、DeviceB和DeviceC的IS-IS进程BFD特性。

业务流量在主链路DeviceA→DeviceB上传送，链路DeviceA→DeviceC→DeviceB作为备份链路。

在DeviceA和DeviceB之间的链路上创建接口的BFD特性，当DeviceA和DeviceB之间的链路出现故障时，BFD能够快速检测到故障并通告给IS-IS协议，使业务流量使用备份链路传送。

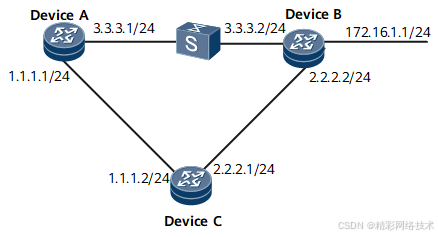

图1 配置动态BFD for IS-IS组网图

设备名称	接口	IP地址
DeviceA	GE0/1/0	1.1.1.1/24
	GE0/2/0	3.3.3.1/24
DeviceB	GE0/1/0	2.2.2.2/24
	GE0/2/0	3.3.3.2/24
	GE0/3/0	172.16.1.1/24
DeviceC	GE0/1/0	1.1.1.2/24
	GE0/2/0	2.2.2.1/24

配置思路

采用如下思路配置BFD for IS-IS特性：

在各NE上使能IS-IS基本功能，保证各路由的连通。

配置IS-IS接口开销值控制路由的选路功能。

使能全局BFD特性。

在DeviceA、DeviceB和DeviceC上使能IS-IS进程的BFD检测机制。

在DeviceA和DeviceB上使能接口的BFD检测机制。

数据准备

为完成此配置例，需准备如下的数据：

IS-IS协议进程号。

DeviceA、DeviceB和DeviceC的区域号。

DeviceA和DeviceB的接口开销值。

DeviceA、DeviceB和DeviceC使能BFD的接口号和类型号。

DeviceA和DeviceB对BFD报文的最小发送和接收间隔、本地检测倍数。

操作步骤

1. 配置各NE接口的IP地址（略）
2. 配置IS-IS基本功能

# 配置DeviceA。

[~DeviceA] isis

[*DeviceA-isis-1] is-level level-2

[*DeviceA-isis-1] network-entity 10.0000.0000.0001.00

[*DeviceA-isis-1] quit

[*DeviceA] interface gigabitethernet 0/1/0

[*DeviceA-GigabitEthernet0/1/0] isis enable 1

[*DeviceA-GigabitEthernet0/1/0] quit

[*DeviceA] interface gigabitethernet 0/2/0

[*DeviceA-GigabitEthernet0/2/0] isis enable 1

[*DeviceA-GigabitEthernet0/2/0] commit

[~DeviceA-GigabitEthernet0/2/0] quit

# 配置DeviceB。

[~DeviceB] isis

[*DeviceB-isis-1] is-level level-2

[*DeviceB-isis-1] network-entity 10.0000.0000.0002.00

[*DeviceB-isis-1] quit

[*DeviceB] interface gigabitethernet 0/1/0

[*DeviceB-GigabitEthernet0/1/0] isis enable 1

[*DeviceB-GigabitEthernet0/1/0] quit

[*DeviceB] interface gigabitethernet 0/2/0

[*DeviceB-GigabitEthernet0/2/0] isis enable 1

[*DeviceB-GigabitEthernet0/2/0] quit

[*DeviceB] interface gigabitethernet 0/3/0

[*DeviceB-GigabitEthernet0/3/0] isis enable 1

[*DeviceB-GigabitEthernet0/3/0] commit

[~DeviceB-GigabitEthernet0/3/0] quit

# 配置DeviceC。

[~DeviceC]
