配置BFD for OSPF特性示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

举例介绍配置BFD for OSPF特性的配置过程，包括配置思路、数据准备、操作步骤和配置结果。

组网需求

OSPF通过周期性的向邻居发送Hello报文来实现邻居检测，检测到故障所需时间比较长，超过1秒钟。随着科技的发展，语音、视频及其它点播业务应用广泛，而这些业务对于丢包和延时非常敏感，当数据达到吉比特速率级时，较长的检测时间会导致大量数据丢失，无法满足电信级网络高可靠性的需求。通过配置BFD for OSPF特性，可以快速检测链路的状态，故障检测时间可以达到毫秒级，提高链路状态变化时OSPF的收敛速度。

例如，如图1所示。网络部署为主/备链路，主链路为RouterA→RouterB，备链路为RouterA→RouterC→RouterB。正常情况下，业务流量在主链路上传送。当主链路故障时，用户希望能够快速感知，及时把业务流量切换到备份链路上。

此时，可以配置BFD for OSPF功能，使用BFD检测RouterA和RouterB之间的OSPF邻居关系，当RouterA和RouterB之间的链路发生故障时，BFD能够快速检测到故障并通告给OSPF协议，使业务流量切换到备份链路上传送。

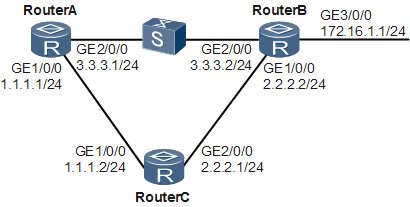

图1 配置BFD for OSPF特性组网图

配置思路

采用如下思路配置BFD for OSPF特性：

在各路由器上使能OSPF，配置OSPF基本功能。

在RouterA和RouterB上使能BFD for OSPF特性。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的Router ID 1.1.1.1，运行的OSPF进程号1，区域0的网段3.3.3.3/24、1.1.1.1/24。

RouterB的Router ID 2.2.2.2，运行的OSPF进程号1，区域0的网段3.3.3.3/24、2.2.2.2/24、172.16.1.0/24。

RouterC的Router ID 3.3.3.3，运行的OSPF进程号1，区域0的网段1.1.1.1/24、2.2.2.2/24。

RouterA和RouterB对BFD报文的最小发送和接收间隔、本地检测倍数。

操作步骤

1. 配置各接口的IP地址。

请参见图1，配置各接口的IP地址，具体配置过程请参考配置文件。

1. 配置OSPF基本功能。

请参见配置OSPF的基本功能，具体配置过程请参考配置文件。

# 配置完成后，查看RouterA的邻居关系。

<RouterA> display ospf peer

          OSPF Process 1 with Router ID 1.1.1.1

                  Neighbors

 Area 0.0.0.0 interface 1.1.1.1(GigabitEthernet1/0/0)'s neighbors

 Router ID: 3.3.3.3          Address: 1.1.1.2

   State: Full  Mode:Nbr is  Master  Priority: 1

   DR: 1.1.1.1  BDR: 1.1.1.2  MTU: 0

   Dead timer due in 38  sec

   Retrans timer interval: 5

   Neighbor is up for 00:00:15

   Authentication Sequence: [ 0 ]

                  Neighbors

 Area 0.0.0.0 interface 3.3.3.1(GigabitEthernet2/0/0)'s neighbors

 Router ID: 2.2.2.2          Address: 3.3.3.2
