介绍BFD for OSPFv3的配置过程,能够快速检测到故障并通告给OSPFv3协议,使业务流量使用备份链路传送。
组网需求

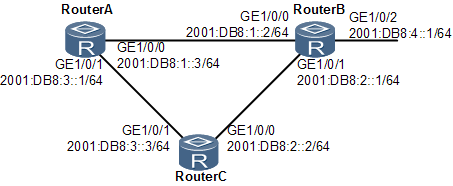

如图1所示。
RouterA、RouterB和RouterC之间运行OSPFv3。
使能RouterA、RouterB和RouterC的OSPFv3进程BFD特性。
业务流量在主链路RouterA→RouterB上传送,链路RouterA→RouterC→RouterB作为备份链路。
当RouterA和RouterB之间的链路出现故障时,BFD能够快速检测到故障并通告给OSPFv3协议,使业务流量使用备份链路传送。
配置思路
采用如下思路配置BFD for OSPFv3特性:
在各路由器上使能OSPFv3基本功能;
配置OSPFv3 BFD。
数据准备
为完成此配置例,需准备如下的数据:
RouterA的Router ID 1.1.1.1。
RouterB的Router ID 2.2.2.2。
RouterC的Router ID 3.3.3.3。
RouterA和RouterB对BFD报文的最小发送和接收间隔、检测倍数。
操作步骤
- 配置各路由器接口的IPv6地址(略)
- 配置OSPFv3基本功能
# 配置RouterA。
[RouterA] ipv6
[RouterA] ospfv3
[RouterA-ospfv3-1] router-id 1.1.1.1
[RouterA-ospfv3-1] quit
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ipv6 enable
[RouterA-GigabitEthernet1/0/0] ospfv3 1 area 0
[RouterA-GigabitEthernet1/0/0] quit
[RouterA] interface gigabitethernet 1/0/1
[RouterA-GigabitEthernet1/0/1] ipv6 enable
[RouterA-GigabitEthernet1/0/1] ospfv3 1 area 0.0.0.0
[RouterA-GigabitEthernet1/0/1] quit
# 配置RouterB。
[RouterB] ipv6 enable
[RouterB] ospfv3 1
[RouterB-ospfv3-1] router-id 2.2.2.2
[RouterB-ospfv3-1] quit
[RouterB] interface gigabitethernet 1/0/0
[RouterB-GigabitEthernet1/0/0] ipv6 enable
[RouterB-GigabitEthernet1/0/0] ospfv3 1 area 0.0.0.0
[RouterB-GigabitEthernet1/0/0] quit
[RouterB] interface gigabitethernet 1/0/1
[RouterB-GigabitEthernet1/0/1] ipv6 enable
[RouterB-GigabitEthernet1/0/1] ospfv3 1 area 0.0.0.0
[RouterB-GigabitEthernet1/0/1] quit
[RouterB] interface gigabitethernet 1/0/2
[RouterB-GigabitEthernet1/0/2] ipv6 enable
[RouterB-GigabitEthernet1/0/2] ospfv3 1 area 0.0.0.0
# 配置RouterC。
