L3VPN over OSPF SR-MPLS BE配置示例

组网需求

CE1、CE2属于vpn1，vpn1使用的VPN-target属性为100:10，配置L3VPN迭代OSPF SR-MPLS BE隧道，保证相同VPN用户之间的安全互访。

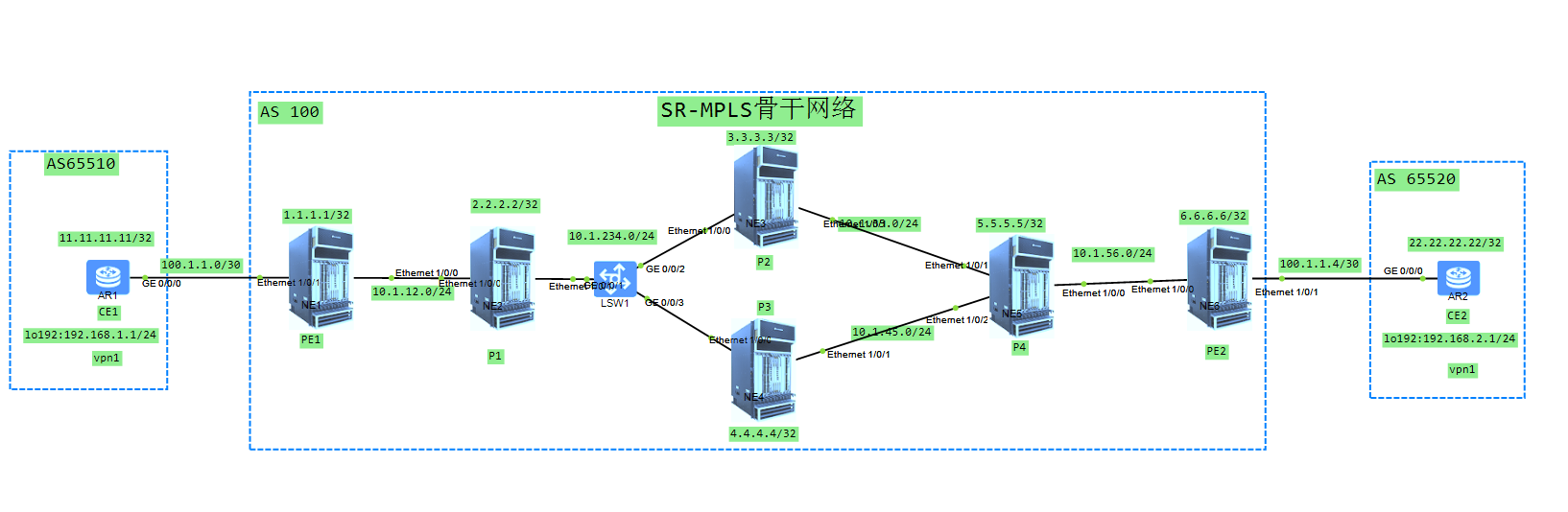

组网拓扑


配置思路

采用如下的思路配置L3VPN迭代OSPF SR-MPLS BE隧道：

  1. 骨干网上配置OSPF实现PE之间的互通;
  2. 骨干网上使能MPLS，配置Segment Routing，建立SR LSP;
  3. PE上配置使能IPv4地址族VPN实例，并把与CE相连的接口和相应的VPN实例绑定;
  4. PE之间配置MP-IBGP交换路由信息;
  5. CE与PE之间配置EBGP交换路由信息。

配置脚本

1. PE1配置

#
sysname NE1
#
ip vpn-instance vpn1 //配置VPN实例
 ipv4-family
  route-distinguisher 100:10
  vpn-target 100:10 export-extcommunity
  vpn-target 100:10 import-extcommunity
#
mpls lsr-id 1.1.1.1
#
mpls //使能mpls,SR是利用标签转发
#
segment-routing //使能segment-routing
#
interface Ethernet1/0/0
 ip address 10.1.12.1 255.255.255.0
 ospf network-type p2p
#
interface Ethernet1/0/1
 ip binding vpn-instance vpn1
 ip address 100.1.1.1 255.255.255.252
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf prefix-sid index 10 //配置prefix-sid索引
#
bgp 100
 router-id 1.1.1.1
 peer 6.6.6.6 as-number 100 //配置IBGP
 peer 6.6.6.6 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 6.6.6.6 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 6.6.6.6 enable //配置MP-IBGP
 #
 ipv4-family vpn-instance vpn1
  peer 100.1.1.2 as-number 65510 //配置EBGP
#
ospf 10 router-id 1.1.1.1
 opaque-capability enable //使能opaque-lsa能力，从而OSPF进程可以生成Opaque LSA，并能从邻居设备接收Opaque LSA
 segment-routing mpls //使能OSPF的Segment Routing功能
 segment-routing global-block 16000 17999 //配置SRGB标签范围
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.12.0 0.0.0.255
#

2. P1配置

#
sysname NE2
#
mpls lsr-id 2.2.2.2
#
mpls //使能mpls
#
segment-routing //使能segment-routing
#
interface Ethernet1/0/0
 ip address 10.1.12.2 255.255.255.0
 ospf network-type p2p
#
interface Ethernet1/0/1
 ip address 10.1.234.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 ospf prefix-sid index 20 //配置prefix-sid索引
#
ospf 10 router-id 2.2.2.2
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 17999
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 10.1.12.0 0.0.0.255
  network 10.1.234.0 0.0.0.255
#

3. P2配置

#
sysname NE3
#
mpls lsr-id 3.3.3.3
#
mpls
#
segment-routing
#
interface Ethernet1/0/0
 undo shutdown
 ip address 10.1.234.3 255.255.255.0
 undo dcn
 undo dcn mode vlan
#
interface Ethernet1/0/1
 undo shutdown
 ip address 10.1.35.3 255.255.255.0
 ospf network-type p2p
 undo dcn
 undo dcn mode vlan
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf prefix-sid index 30
#
ospf 10 router-id 3.3.3.3
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 17999
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.1.35.0 0.0.0.255
  network 10.1.234.0 0.0.0.255
#

4. P3配置

#
sysname NE4
#
mpls lsr-id 4.4.4.4
#
mpls
#
segment-routing
#
interface Ethernet1/0/0
 undo shutdown
 ip address 10.1.234.4 255.255.255.0
 undo dcn
 undo dcn mode vlan
#
interface Ethernet1/0/1
 undo shutdown
 ip address 10.1.45.4 255.255.255.0
 ospf network-type p2p
 undo dcn
 undo dcn mode vlan
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
 ospf prefix-sid index 40
#
ospf 10 router-id 4.4.4.4
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 17999
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 10.1.45.0 0.0.0.255
  network 10.1.234.0 0.0.0.255
#

5. P4配置

#
sysname NE5
#
mpls lsr-id 5.5.5.5
#
mpls
#
segment-routing
#
interface Ethernet1/0/0
 undo shutdown
 ip address 10.1.56.5 255.255.255.0
 ospf network-type p2p
 undo dcn
 undo dcn mode vlan
#
interface Ethernet1/0/1
 undo shutdown
 ip address 10.1.35.5 255.255.255.0
 ospf network-type p2p
 undo dcn
 undo dcn mode vlan
#
interface Ethernet1/0/2
 undo shutdown
 ip address 10.1.45.5 255.255.255.0
 ospf network-type p2p
 undo dcn mode vlan
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
 ospf prefix-sid index 50
#
ospf 10 router-id 5.5.5.5
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 17999
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 10.1.35.0 0.0.0.255
  network 10.1.45.0 0.0.0.255
  network 10.1.56.0 0.0.0.255
#

6. PE2配置

#
sysname NE6
#
ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 100:10
  vpn-target 100:10 export-extcommunity
  vpn-target 100:10 import-extcommunity
#
mpls lsr-id 6.6.6.6
#
mpls
#
segment-routing
#
interface Ethernet1/0/0
 undo shutdown
 ip address 10.1.56.6 255.255.255.0
 ospf network-type p2p
 undo dcn
 undo dcn mode vlan
#
interface Ethernet1/0/1
 undo shutdown
 ip binding vpn-instance vpn1
 ip address 100.1.1.5 255.255.255.252
 undo dcn
 undo dcn mode vlan
#
interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
 ospf prefix-sid index 60
#
bgp 100
 router-id 6.6.6.6
 peer 1.1.1.1 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  peer 1.1.1.1 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 1.1.1.1 enable
 #
 ipv4-family vpn-instance vpn1
  peer 100.1.1.6 as-number 65520
#
ospf 10 router-id 6.6.6.6
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 17999
 area 0.0.0.0
  network 6.6.6.6 0.0.0.0
  network 10.1.56.0 0.0.0.255
#

7. CE1配置

#
 sysname R1
#
interface GigabitEthernet0/0/0
 ip address 100.1.1.2 255.255.255.252
#
interface LoopBack0
 ip address 11.11.11.11 255.255.255.255
#
interface LoopBack192
 ip address 192.168.1.1 255.255.255.0
#
bgp 65510
 router-id 11.11.11.11
 peer 100.1.1.1 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 192.168.1.0
  peer 100.1.1.1 enable
#

8. CE2配置

#
 sysname R2
#
interface GigabitEthernet0/0/0
 ip address 100.1.1.6 255.255.255.252
#
interface LoopBack0
 ip address 22.22.22.22 255.255.255.255
#
interface LoopBack192
 ip address 192.168.2.1 255.255.255.0
#
bgp 65520
 router-id 22.22.22.22
 peer 100.1.1.5 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 192.168.2.0
  peer 100.1.1.5 enable
#

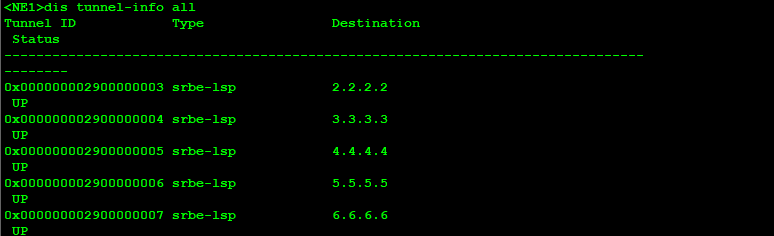

  • 在PE1上使用display tunnel-info all命令，可以看到SR LSP已建立，以PE1的显示为例。

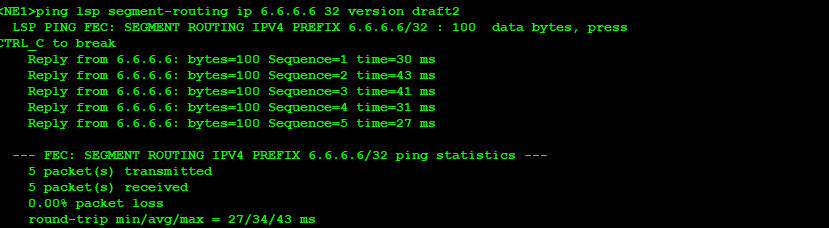

  • 在PE1上使用Ping检测SR LSP连通性，以PE1的显示为例；

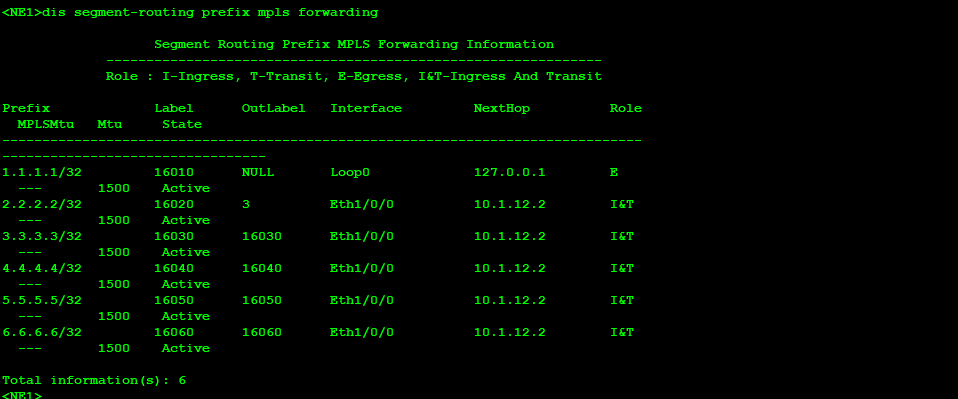

  • 在PE1上使用display segment-routing prefix mpls forwarding命令来查看Segment Routing的标签转发表信息，以PE1的显示为例：

  • 在PE1上使用display segment-routing adjacency mpls forwarding命令来查看Segment Routing邻接标签转发表，以PE1的显示为例。


  • OSPF for SR-MPLS
    SR-MPLS使用IGP进行拓扑信息、前缀信息、SRGB和标签信息的通告。IGP为了完成上述功能，对于协议报文的TLV进行了一些扩展。OSPF协议主要定义了针对SID和网元SR-MPLS能力的TLV和子TLV（Sub-TLV）。这些TLV携带在OSPF的OSPFv2 Opaque LSA中。

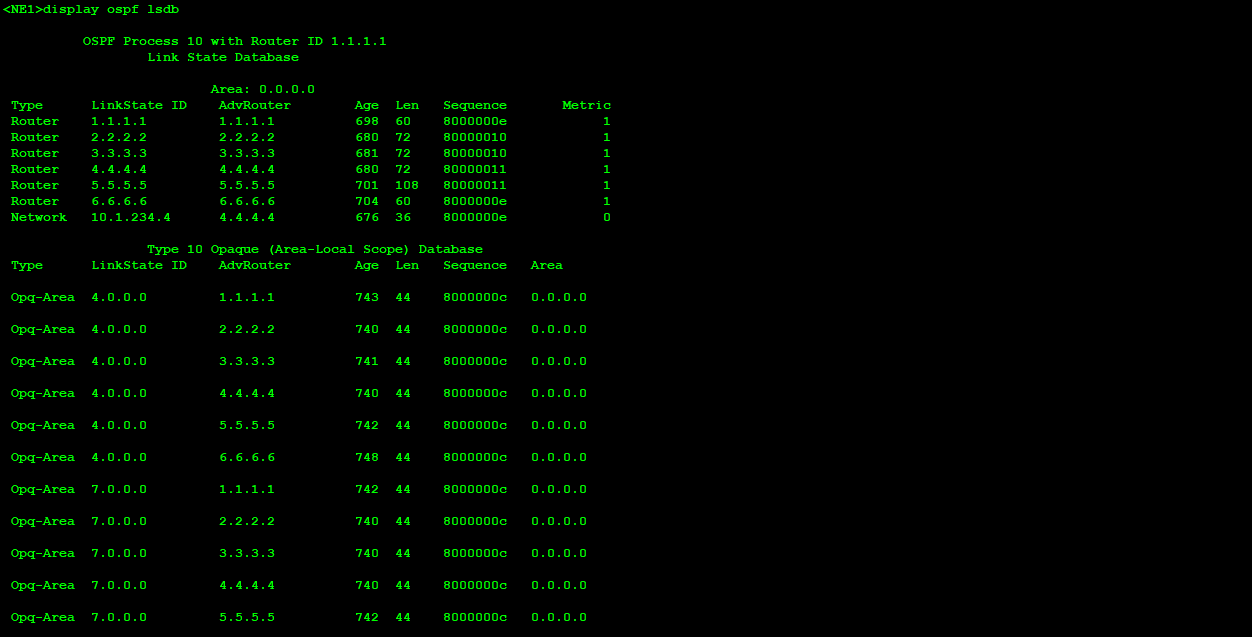

在PE1上使用使用display ospf lsdb 查看链路状态数据库，Type 10 Opaque为OSPF的Opaque LSA

  • Opaque LSA头部格式
    为了支持Segment Routing，OSPFv2 Opaque LSA中新增了OSPFv2 Extended Prefix Opaque LSA和OSPFv2 Extended Link Opaque LSA。对于原来支持的OSPFv2 Router Information (RI) Opaque LSA中又新增了LSA相关的TLV。
  1. OSPFv2 Router Information (RI) Opaque LSA：用于通告OSPF设备是否使能SR能力。
  2. OSPFv2 Extended Prefix Opaque LSA：用于通告OSPF前缀的附加信息。可携带OSPFv2 Extended Prefix TLV和OSPFv2 Extended Prefix Range TLV。
  3. OSPFv2 Extended Link Opaque LSA：用于通告OSPF链路的附加信息。可携带OSPFv2 Extended Link TLV。

<NE1>display ospf lsdb opaque-area self-originate

          OSPF Process 10 with Router ID 1.1.1.1
                          Area: 0.0.0.0
                  Link State Database


  Type      : Opq-Area
  Ls id     : 4.0.0.0
  Adv rtr   : 1.1.1.1
  Ls age    : 121
  Len       : 44
  Options   :  E
  seq#      : 8000000d
  chksum    : 0x178
  Opaque Type: 4
  Opaque Id: 0
  Router-Information LSA TLV information: //用于通告OSPF设备是否使能SR能力。
    SR-Algorithm TLV:
      Algorithm: SPF
    SID/Label Range TLV:
      Range Size: 2000
      SID/Label Sub-TLV:
        Label: 16000

  Type      : Opq-Area
  Ls id     : 7.0.0.0
  Adv rtr   : 1.1.1.1
  Ls age    : 120
  Len       : 44
  Options   :  E
  seq#      : 8000000d
  chksum    : 0x861a
  Opaque Type: 7
  Opaque Id: 0
  OSPFv2 Extended Prefix Opaque LSA TLV information: //用于通告OSPF前缀的附加信息。
    OSPFv2 Extended Prefix TLV:
      Route Type: Intra-Area
      AF: IPv4-Unicast
      Flags: 0x40 (-|N|-|-|-|-|-|-)
      Prefix: 1.1.1.1/32
      Prefix SID Sub-TLV:
        Flags: 0x00 (-|-|-|-|-|-|-|-)
        MT ID: 0
        Algorithm: SPF
        Index: 10

  Type      : Opq-Area
  Ls id     : 8.0.0.0
  Adv rtr   : 1.1.1.1
  Ls age    : 76
  Len       : 48
  Options   :  E
  seq#      : 8000000d
  chksum    : 0xe055
  Opaque Type: 8
  Opaque Id: 0
  OSPFv2 Extended Link Opaque LSA TLV information: //用于通告OSPF链路的附加信息
    OSPFv2 Extended Link TLV:
      Link Type: P-2-P
      Link ID: 2.2.2.2
      Link Data: 10.1.12.1
      Adj-SID Sub-TLV:
        Flags: 0x60 (-|V|L|-|-|-|-|-)
        MT ID: 0
        Weight: 0
        Label: 48020
<NE1>

  • 在PE1设备上执行displat peer命令，查看PE1与PE2之间的IBGP对等体关系已建立，并达到Established状态，以PE1的显示为例：


  • 在PE1设备上执行display bgp vpnv4 vpn-instance peer命令，可以看到PE1与CE1之间的EBGP对等体关系已建立，并达到Established状态，以PE1的显示为例：

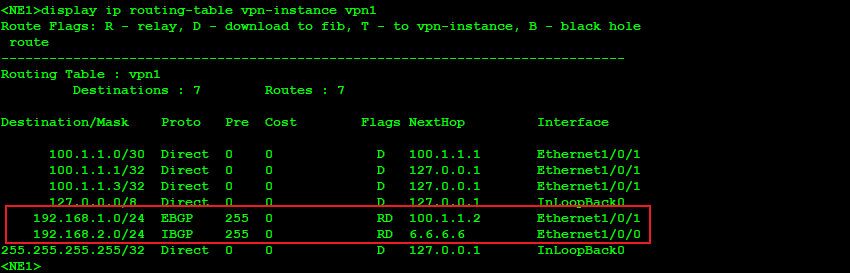

  • 检查配置结果，在PE设备上执行display ip routing-table vpn-instance vpn1查看vpn1的路由，以PE1的显示为例：

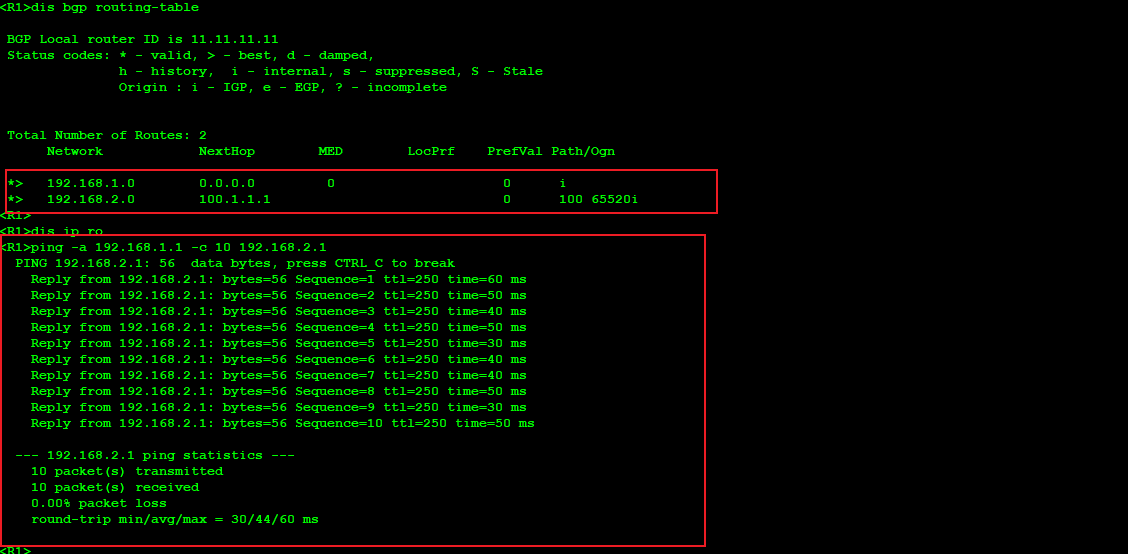

  • 同一VPN的CE能够相互Ping通，例如：CE1能够Ping通CE2。
